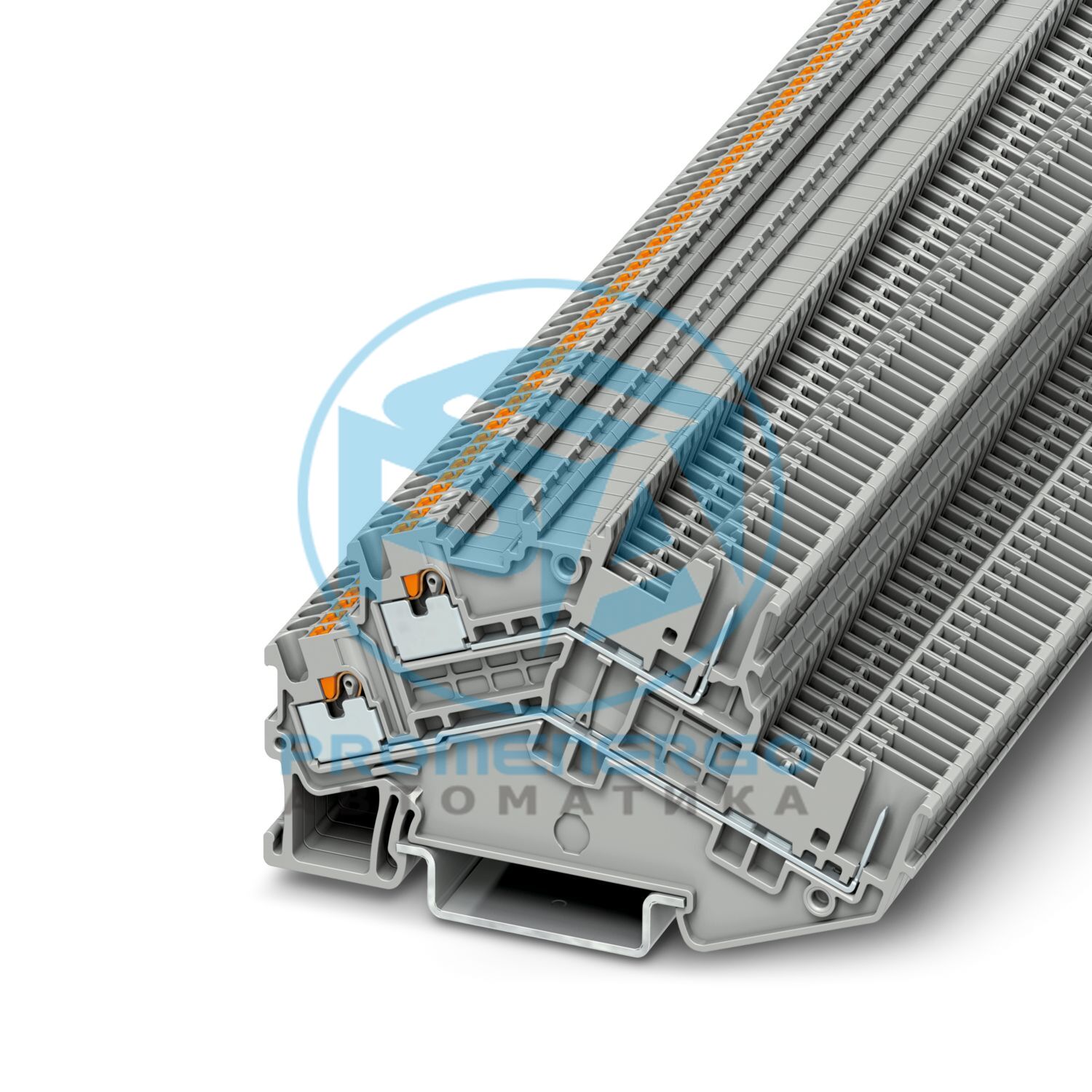

Двухуровневая клеммная колодка. Ток и напряжение определяются используемой вилкой., ном. напряжение: 500 В, номинальный ток: 16 А, способ подключения: Push-in/штекерное соединение, 1-й и 2-й уровень, Номинальное сечение: 1,5 мм 2 , сечение: 0,14 мм 2 - 1,5 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
Общий
Ток и напряжение определяются используемой вилкой.
Тип продукта
Втычной клеммный блок
Семейство продуктов
ПТТБС
Количество соединений
4
Количество строк
2
Потенциалы
2
Категория перенапряжения
III
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
0,56 Вт
Количество соединений на уровень
2
Номинальное сечение
1,5 мм2
Способ подключения
Соединение Push-in/штекерное
Длина зачистки
8 мм... 10 мм
Внутренний цилиндрический калибр
А1/Б1
Подключение в соотв. со стандартом
МЭК 61984
Сечение проводника жесткое
0,14 мм2 ... 1,5 мм2
Сечение AWG
26 ... 16 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 1,5 мм2
Сечение провода, гибкий [AWG]
26 ... 16 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 1,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0.14 mm2 ... 1 mm2 (Using the AI-S 1-8 TQ ferrule, Item Нет. 1200293, is recommended)
Номинальное сечение
1,5 мм2
Номинальный ток
16 А (следить за снижением характеристик)
Максимальный ток нагрузки
16 А (при поперечном сечении провода 1,5 мм2)
Номинальное напряжение
500 В
Сечение проводника жесткое
0,25 мм2 ... 1,5 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,34 мм2 ... 1,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,34 мм2 ... 1 мм2
Ширина
3,5 мм
Ширина торцевой крышки
2,2 мм
Высота
78 мм
Глубина по НС 35/7,5
55 мм
Глубина по NS 35/15
62,5 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
7,3 кВ
Результат
Тест пройден
Кратковременно выдерживаемый ток 1,5 мм2
0,18 кА
Результат
Тест пройден
Открытая боковая панель
Да
DIN-рейка/фиксирующая опора
Н.С. 35
Уставка испытательного усилия
1 Н
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Спектр
Испытание на длительный срок службы, категория 1, класс B, установка на кузове
Частота
от f 1 = 5 Гц до f 2 = 150 Гц
уровень РАС
1,857 (м/с2)2/Гц
Ускорение
0,8 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Форма импульса
Полусинусоидальный
Ускорение
5г
Продолжительность шока
30 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 100 °C (макс. диапазон рабочих температур, включая самонагрев, см. кривую снижения характеристик)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
