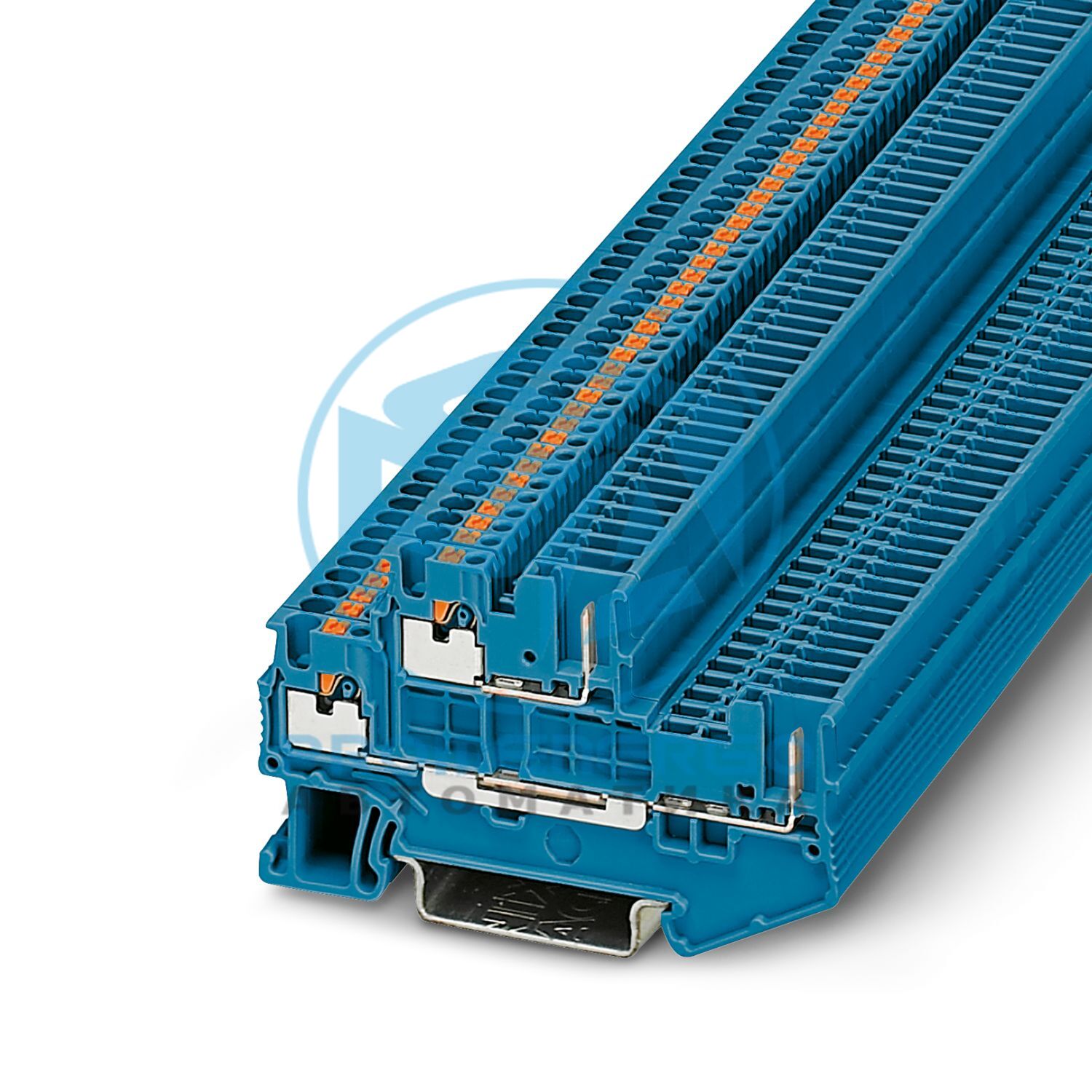

Двухуровневая клеммная колодка. Ток и напряжение определяются используемой вилкой., ном. напряжение: 500 В, номинальный ток: 16 А, способ подключения: Push-in/штекерное соединение, 1-й и 2-й уровень, номинальное сечение: 1,5 мм 2 , сечение: 0,14 мм 2 - 1,5 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Технические характеристики
Общий
Ток и напряжение определяются используемой вилкой.
Тип продукта
Втычной клеммный блок
Область применения
Железнодорожная отрасль
Количество соединений
4
Количество строк
2
Потенциалы
2
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
0,56 Вт
Количество соединений на уровень
2
Номинальное сечение
1,5 мм2
Способ подключения
Соединение Push-in/штекерное
Длина зачистки
8 мм... 10 мм
Внутренний цилиндрический калибр
А1/Б1
Подключение в соотв. со стандартом
МЭК 61984
Сечение проводника жесткое
0,14 мм2 ... 1,5 мм2
Сечение AWG
26 ... 16 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 1,5 мм2
Сечение провода, гибкий [AWG]
26 ... 16 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 1,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0.14 mm2 ... 1 mm2 (Using the AI-S 1-8 TQ ferrule, Item Нет. 1200293, is recommended)
Номинальное сечение
1,5 мм2
Номинальный ток
16 А (следить за снижением характеристик)
Максимальный ток нагрузки
16 А (при поперечном сечении провода 1,5 мм2)
Номинальное напряжение
500 В
Сечение проводника жесткое
0,25 мм2 ... 1,5 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,34 мм2 ... 1,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,34 мм2 ... 1 мм2
Ширина
3,5 мм
Ширина торцевой крышки
2,2 мм
Высота
69,3 мм
Глубина по НС 35/7,5
42,6 мм
Глубина по NS 35/15
50,1 мм
Цвет
синий (RAL 5015)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Открытая боковая панель
Да
Температура окружающей среды (рабочая)
-60 °C ... 100 °C (макс. диапазон рабочих температур, включая самонагрев, см. кривую снижения характеристик)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
