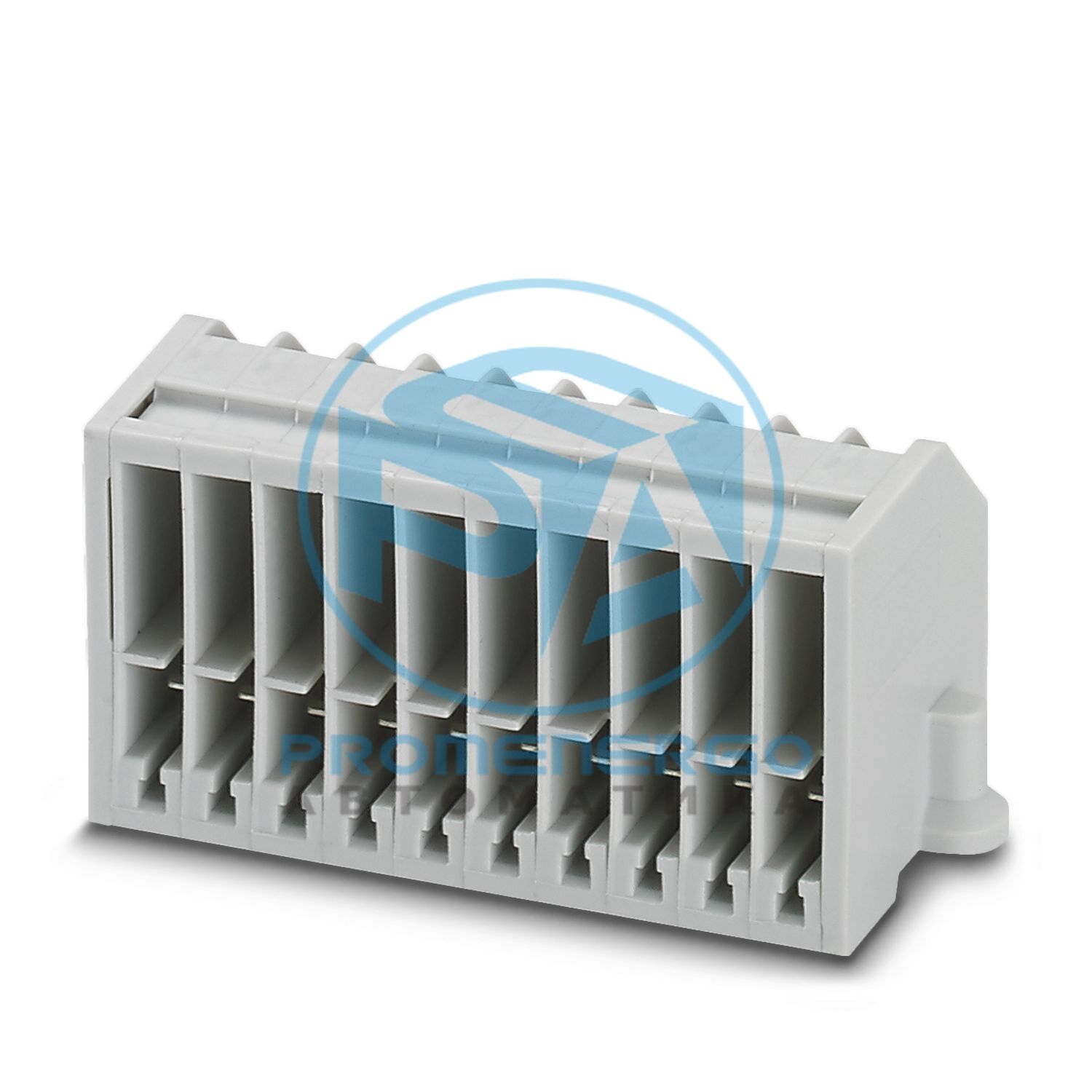

FC 4-PCB/10 - разъем
Разъем для печатной платы, 10-контактный.
Технические характеристики
| Тип продукта | Затыкать |
|---|
| Количество позиций | 10 |
|---|
| Подача | 6,1 мм |
|---|
| Количество соединений | 10 |
|---|
| Количество строк | 1 |
|---|
| Потенциалы | 10 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 4 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 1,02 Вт |
|---|
| Номинальное сечение | 4 мм2 |
|---|
| Номинальное сечение AWG | 10 |
|---|
| Способ подключения | Лопаточное соединение/соединение под пайку |
|---|
| Подключение в соотв. со стандартом | МЭК 61984 |
|---|
| Сечение проводника жесткое | 0,5 мм2 ... 2,5 мм2 |
|---|
| Сечение AWG | 20 ... 14 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,5 мм2 ... 2,5 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 20 ... 14 (преобразовано согласно IEC) |
|---|
| Номинальный ток | 15 А |
|---|
| Максимальный ток нагрузки | 30 А |
|---|
| Номинальное напряжение | 320 В |
|---|
Габаритный чертеж
| Ширина | 97,5 мм |
|---|
| Высота | 29,1 мм |
|---|
| Глубина | 34,3 мм |
|---|
| Подача | 6,1 мм |
|---|
| Цвет | серый (RAL 7042) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 130 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) | 28 МДж/кг |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Кратковременно выдерживаемый ток 2,5 мм2 | 0,01 кА |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Нет |
|---|
| Циклы установки/извлечения | 100 |
|---|
| Время воздействия | 30 с |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 60255-21-1:1996-05 (следующий) |
|---|
| Частота | 10 Гц ... 150 Гц |
|---|
| Ускорение | 1г (84,2 Гц...150 Гц) |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 60255-21-1:1996-05 (следующий) |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 30 г |
|---|
| Продолжительность шока | 11 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 105 °C (макс. кратковременная рабочая температура RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 61984 |
|---|
| Тип крепления | Монтаж на печатной плате |
|---|
| Номер позиции | 3208736 |
|---|
| Упаковочная единица | 10 шт. |
|---|
| Минимальный объем заказа | 10 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE643X |
|---|
| GTIN | 4055626012681 |
|---|
| Вес за штуку (включая упаковку) | 43,46 г |
|---|
| Вес за штуку (без упаковки) | 43,46 г |
|---|
| Номер таможенного тарифа | 85366990 |
|---|
| Страна происхождения | ПЛ |
|---|
| ЭКЛАСС-13.0 | 27250301 |
|---|
| ЭКЛАСС-15.0 | 27250301 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 0,209 кг CO2-экв. |
|---|
