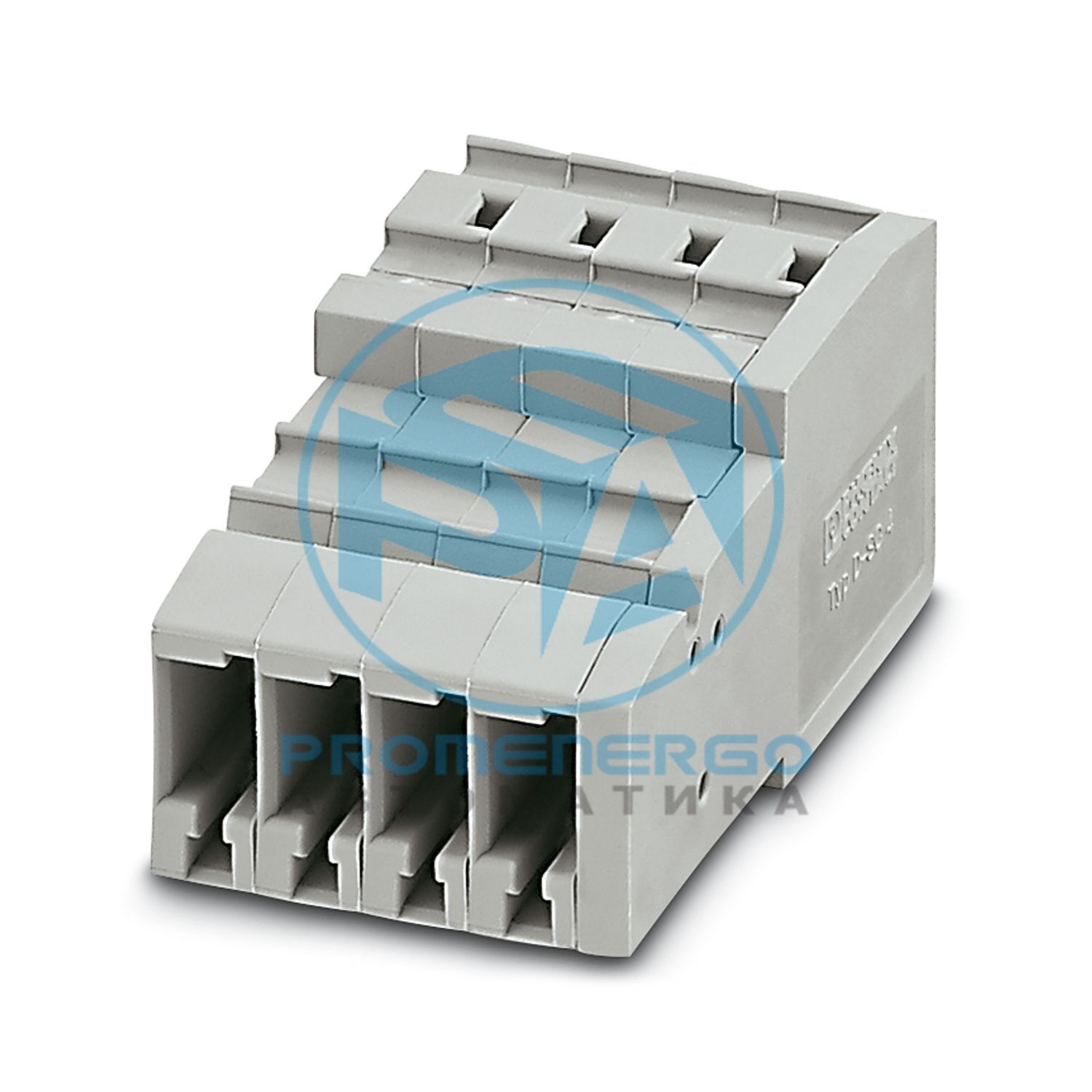

SC 4/ 4 - Муфта КОМБИ
Муфта COMBI, ном. напряжение: 800 В, номинальный ток: 32 А, количество подключений: 2, количество позиций: 4, способ подключения: Пружинное соединение, Номинальное сечение: 4 мм 2 , сечение: 0,08 мм 2 - 6 мм 2 , цвет: серый
Технические характеристики
| Примечание | При свободно висящем соединении между штекерным соединением и электропроводящими поверхностями необходимо разместить изолирующую фольгу. |
|---|
| Тип продукта | Клеммная муфта |
|---|
| Область применения | Железнодорожная отрасль |
|---|
| Количество позиций | 4 |
|---|
| Подача | 6,2 мм |
|---|
| Количество соединений | 2 |
|---|
| Количество строк | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 8 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 1,02 Вт |
|---|
| Номинальное сечение | 4 мм2 |
|---|
| Способ подключения | Пружинное соединение |
|---|
| Длина зачистки | 8 мм... 10 мм |
|---|
| Внутренний цилиндрический калибр | А4 |
|---|
| Подключение в соотв. со стандартом | МЭК 61984 |
|---|
| Сечение проводника жесткое | 0,08 мм2 ... 6 мм2 |
|---|
| Сечение AWG | 28 ... 10 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,08 мм2 ... 4 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 28 ... 12 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 0,14 мм2 ... 4 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 0,14 мм2 ... 4 мм2 |
|---|
| 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой | 0,5 мм2 ... 1 мм2 |
|---|
| Номинальное сечение | 4 мм2 |
|---|
| Номинальный ток | 32 А |
|---|
| Максимальный ток нагрузки | 32 А (при поперечном сечении провода 6 мм2) |
|---|
| Номинальное напряжение | 800 В |
|---|
| Ширина | 24,8 мм |
|---|
| Ширина торцевой крышки | 3,2 мм |
|---|
| Высота | 48,6 мм |
|---|
| Глубина | 22,3 мм |
|---|
| Подача | 6,2 мм |
|---|
| Цвет | серый (RAL 7042) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 130 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) | 28 МДж/кг |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 4 мм2 | 0,48 кА |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 2 кВ |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Да |
|---|
| Время воздействия | 30 с |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2018-05 |
|---|
| Спектр | Испытание на длительный срок службы, категория 1, класс B, установка на кузове |
|---|
| Частота | от f 1 = 5 Гц до f 2 = 150 Гц |
|---|
| уровень РАС | 0,964 (м/с2)2/Гц |
|---|
| Ускорение | 0,58 г |
|---|
| Продолжительность теста на ось | 5 часов |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Результат | Тест пройден |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 5г |
|---|
| Продолжительность шока | 30 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °C (макс. рабочая температура см. кривую снижения характеристик) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 61984 |
|---|
| Номер позиции | 3042476 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE2145 |
|---|
| GTIN | 4046356012614 |
|---|
| Вес за штуку (включая упаковку) | 22 084 г |
|---|
| Вес за штуку (без упаковки) | 22 084 г |
|---|
| Номер таможенного тарифа | 85366990 |
|---|
| Страна происхождения | ПЛ |
|---|
| ЭКЛАСС-13.0 | 27250306 |
|---|
| ЭКЛАСС-15.0 | 27250306 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 0,118 кг CO2-экв. |
|---|
