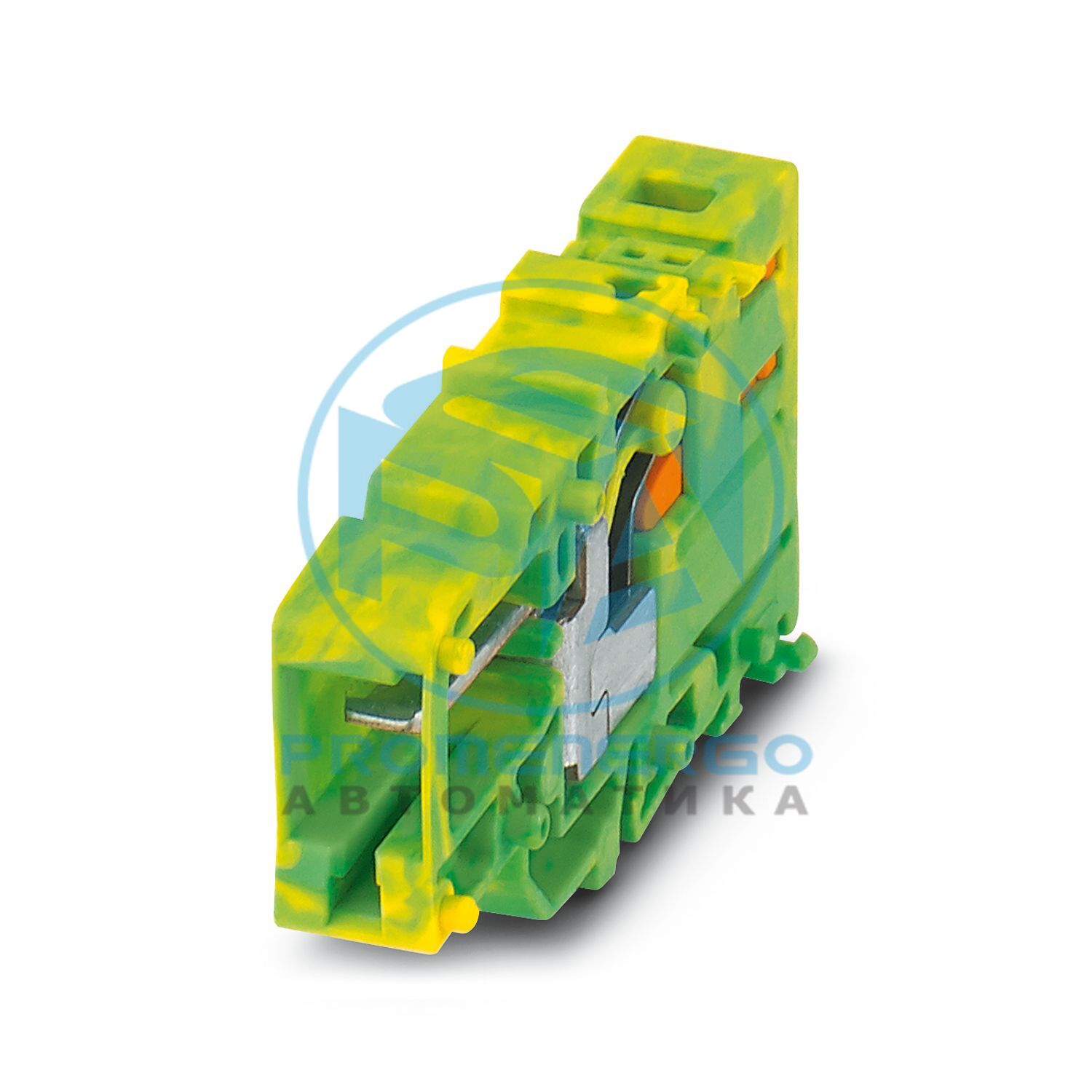

Муфта COMBI, ном. напряжение: 1000 В, номинальный ток: 41 А, количество подключений: 2, количество позиций: 1, метод подключения: Зажим Push-in, номинальное сечение: 6 мм 2 , 1 уровень, сечение: 0,5 мм 2 - 10 мм 2 , цвет: зеленый/желтый
Технические характеристики
Тип продукта
Клеммная муфта
Область применения
Железнодорожная отрасль
Количество позиций
1
Подача
8,2 мм
Количество соединений
2
Количество строк
1
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
8 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,31 Вт
Номинальное сечение
6 мм2
Способ подключения
Соединение push-in
Длина зачистки
12 мм
Внутренний цилиндрический калибр
А5
Подключение в соотв. со стандартом
МЭК 61984
Сечение проводника жесткое
0,5 мм2 ... 10 мм2
Сечение AWG
20 ... 8 (преобразовано согласно IEC)
Сечение провода гибкое
0,5 мм2 ... 6 мм2
Сечение провода, гибкий [AWG]
20 ... 10 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 6 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 6 мм2
Гибкое сечение провода (2 провода одинакового сечения, с наконечником TWIN и пластиковой втулкой)
0,5 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Номинальное сечение
6 мм2
Номинальный ток
41 А
Максимальный ток нагрузки
41 А (при поперечном сечении провода 6 мм2)
Номинальное напряжение
1000 В
Сечение проводника жесткое
1 мм2 ... 10 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
1 мм2 ... 6 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
1 мм2 ... 6 мм2
Ширина
8,2 мм
Ширина торцевой крышки
2,2 мм
Высота
47 мм
Глубина
24,7 мм
Подача
8,2 мм
Цвет
зелено-желтый
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
27,5 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Открытая боковая панель
Да
Температура окружающей среды (рабочая)
-60 °C (макс. рабочая температура см. кривую снижения характеристик)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 61984
Примечание по сборке
Для облегчения фиксации разъема COMBI и соединительных элементов при самостоятельной сборке рекомендуется использовать параллельный обжимной инструмент.
