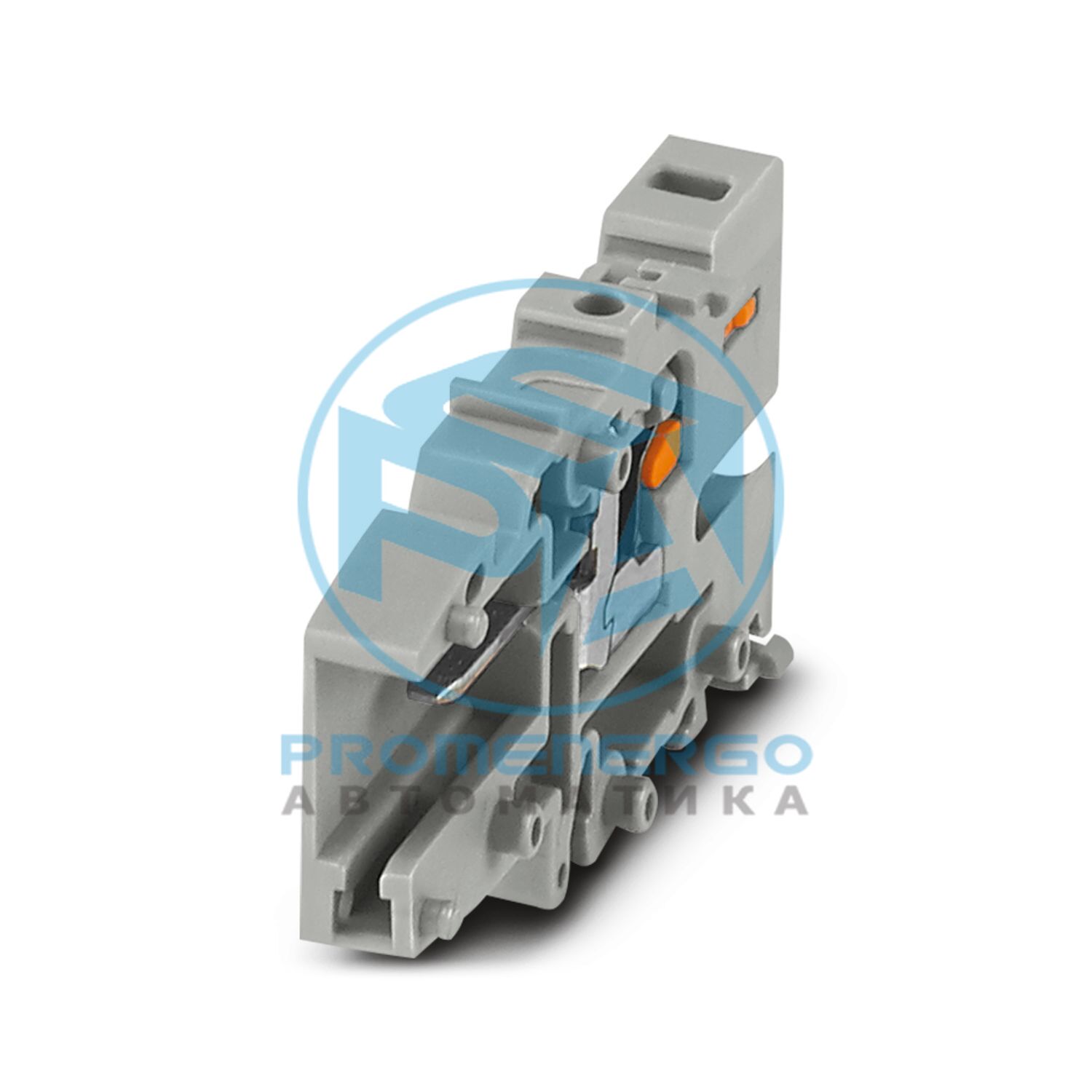

Муфта COMBI, ном. напряжение: 500 В, номинальный ток: 24 А, количество подключений: 1, количество позиций: 1, метод подключения: Зажим Push-in, Номинальное сечение: 2,5 мм 2 , 1 уровень, сечение: 0,14 мм 2 - 4 мм 2 , цвет: серый
Технические характеристики
Тип продукта
Клеммная муфта
Количество позиций
1
Подача
5,2 мм
Количество соединений
1
Количество строк
1
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
0,77 Вт
Номинальное сечение
2,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
8 мм... 10 мм
Внутренний цилиндрический калибр
А3
Подключение в соотв. со стандартом
МЭК 61984
Сечение проводника жесткое
0,14 мм2 ... 4 мм2
Сечение AWG
26 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение провода, гибкий [AWG]
26 ... 14 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2
Номинальное сечение
2,5 мм2
Номинальный ток
24 А (следить за снижением характеристик)
Максимальный ток нагрузки
24 А (при сечении провода 2,5 мм2)
Номинальное напряжение
500 В
Сечение проводника жесткое
0,34 мм2 ... 4 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,34 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 2,5 мм2
Ширина
5,2 мм
Высота
20,5 мм
Глубина
41 мм
Подача
5,2 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
27,5 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
7,3 кВ
Результат
Тест пройден
Кратковременно выдерживаемый ток 2,5 мм2
0,3 кА
Результат
Тест пройден
Уставка испытательного напряжения
1,89 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Спектр
Испытание на длительный срок службы, категория 1, класс B, установка на кузове
Частота
от f 1 = 5 Гц до f 2 = 150 Гц
уровень РАС
0,964 (м/с2)2/Гц
Ускорение
0,58 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Форма импульса
Полусинусоидальный
Ускорение
5г
Продолжительность шока
30 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C (макс. рабочая температура см. кривую снижения характеристик)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 61984
Примечание по сборке
Для облегчения фиксации разъема COMBI и соединительных элементов при самостоятельной сборке рекомендуется использовать параллельный обжимной инструмент.
