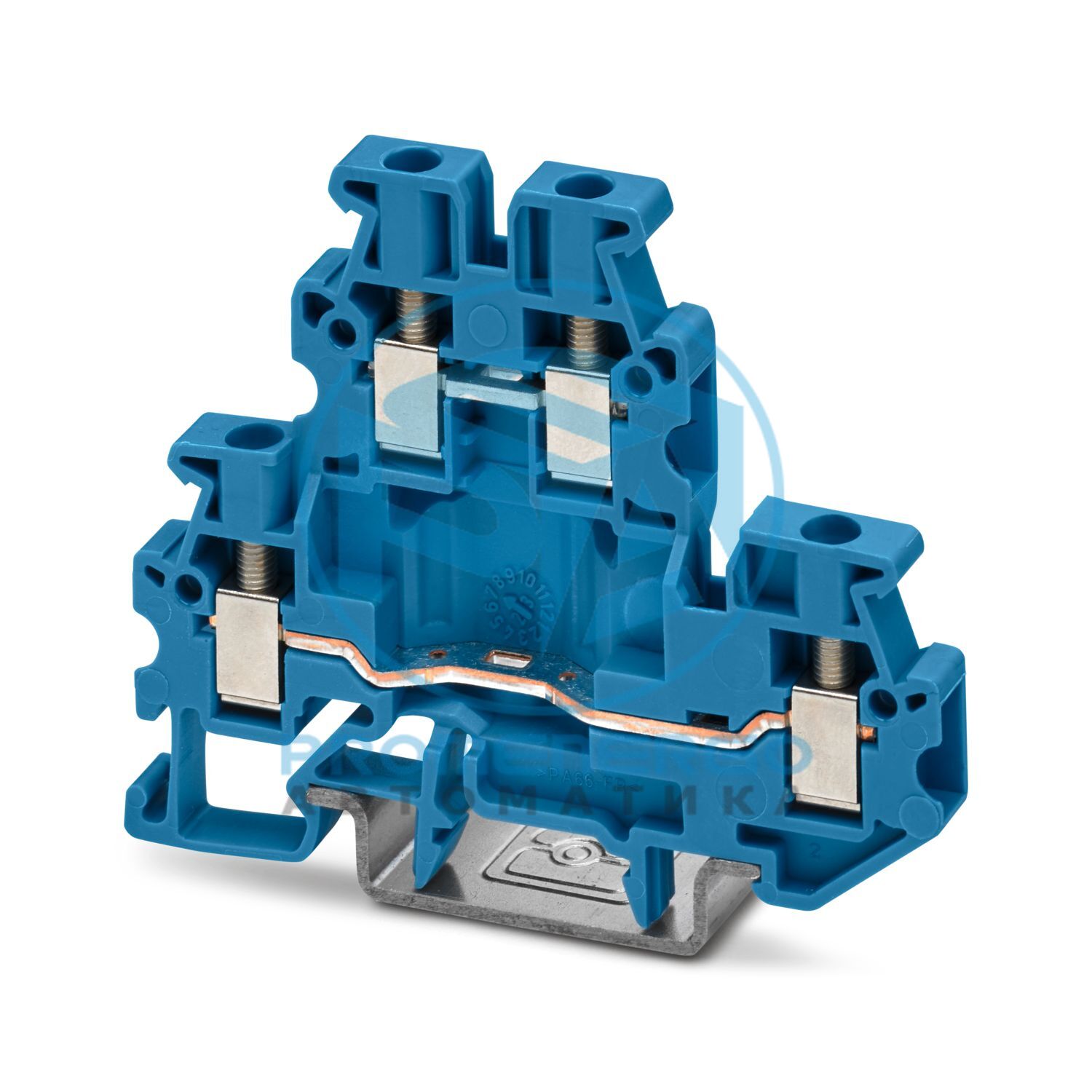

Мини проходная клемма, ном. напряжение: 500 В, номинальный ток: 22 А, способ подключения: Винтовое соединение, Номинальное сечение: 2,5 мм 2 , сечение: 0,2 мм 2 - 4 мм 2 , тип монтажа: NS 15, NS 35/7,5, NS 35/15, цвет: синий
Технические характеристики
Тип продукта
Миниатюрная клеммная колодка
Количество позиций
2
Количество соединений
4
Количество строк
2
Потенциалы
2
Категория перенапряжения
III
Степень загрязнения
3
Максимальная рассеиваемая мощность для номинального состояния
0,77 Вт
Количество соединений на уровень
2
Номинальное сечение
2,5 мм2
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Длина зачистки
7 мм... 9 мм
Внутренний цилиндрический калибр
А3
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение AWG
24 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение провода, гибкий [AWG]
4 ... 14 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 1,5 мм2
2 проводника одинакового сечения AWG, жесткий
24 ... 16 (преобразовано согласно IEC)
2 гибких провода одинакового сечения
0,2 мм2 ... 1,5 мм2
2 провода одинакового сечения AWG, гибкие
24 ... 16 (преобразовано согласно IEC)
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,2 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Номинальное сечение
2,5 мм2
Номинальный ток
22 А (при сечении провода 2,5 мм2)
Максимальный ток нагрузки
28 А (при поперечном сечении провода 4 мм2)
Номинальное напряжение
500 В
Идентификация
? II 2 GD Ex eb IIC Gb
Диапазон рабочих температур
-60 °С ... 110 °С
Сертифицированные аксессуары
3249016 Д-МУТТБ 2,5
Список мостов
Вставной мост / FBS 2-5 / 3030161
Данные моста
19 А / 2,5 мм2
Взрывоопасное повышение температуры
40 К (19 А/2,5 мм2)
для соединения с мостом
275 В
- При перемычке между несмежными клеммными колодками
220 В
Номинальное напряжение изоляции
250 В
выход
(Постоянный)
Номинальное напряжение
275 В
Номинальный ток
19 А (2,5 мм2)
Максимальный ток нагрузки
24 А (4 мм2)
Диапазон крутящего момента
0,5 Нм...0,6 Нм
Емкость подключения жесткая
0,2 мм2 ... 4 мм2
Емкость подключения AWG
24 ... 12
Гибкая емкость подключения
0,2 мм2 ... 2,5 мм2
Емкость подключения AWG
24 ... 14
2 проводника одинакового сечения, одножильные
0,2 мм2 ... 1,5 мм2
2 проводника одинакового сечения AWG, жесткий
24 ... 16
2 многожильных провода одинакового сечения
0,2 мм2 ... 1,5 мм2
2 провода одинакового сечения AWG, гибкие
24 ... 16
выход
(Постоянный)
Контактное сопротивление
0,42 мОм
выход
(Постоянный)
Контактное сопротивление
0,27 мОм
Ширина
5,2 мм
Высота
63,5 мм
Глубина
50,8 мм
Глубина на NS 15
51,6 мм
Глубина по НС 35/7,5
52,3 мм
Глубина по NS 35/15
59,8 мм
Цвет
синий (RAL 5015)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
1,89 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Скорость вращения
10 об/мин
Революции
135
Сечение/вес проводника
0,2 мм2 / 0,2 кг
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 60947-7-1
Тип крепления
Н.С. 15
Номер позиции
3249014
Упаковочная единица
50 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
бакалавр
Ключ продукта
BE1164
GTIN
4055626405094
Вес за штуку (включая упаковку)
13,02 г
Вес за штуку (без упаковки)
13,02 г
Номер таможенного тарифа
85369010
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27250102
ЭКЛАСС-15.0
27250102
ЭТИМ 10.0
EC000897
СПСК 21.0
39121400
Только гибкие проводники
275 В
Только жесткие проводники
275 В
Только гибкие проводники
275 В
Только жесткие проводники
275 В
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
