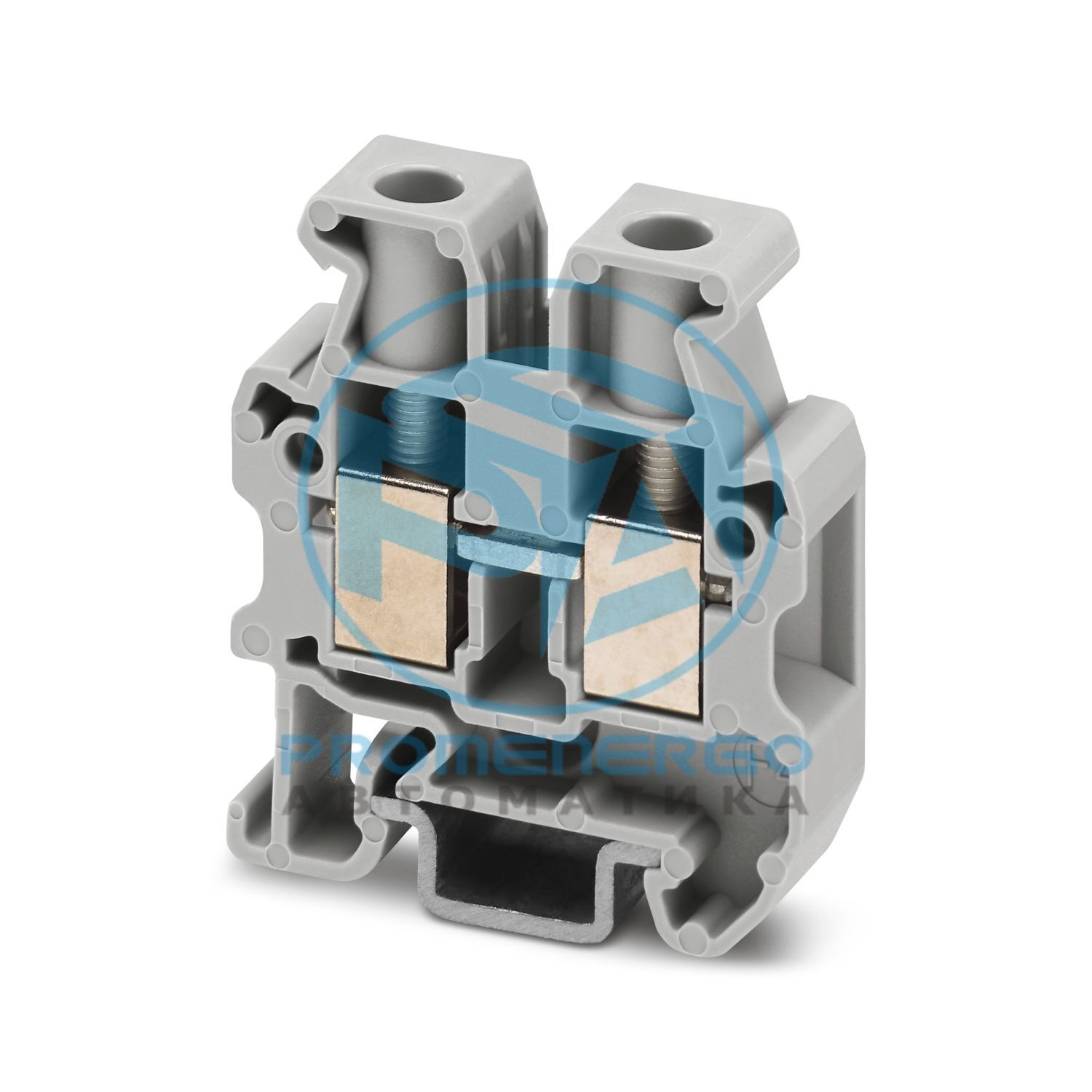

MUT 6 - проходная мини-клемма
Мини проходная клемма, ном. напряжение: 500 В, номинальный ток: 41 А, количество подключений: 2, количество позиций: 1, способ подключения: Винтовое соединение, Номинальное сечение: 6 мм 2 , сечение: 0,2 мм 2 - 10 мм 2 , тип монтажа: NS 15, цвет: серый
Технические характеристики
| Тип продукта | Миниатюрная клеммная колодка |
|---|
| Количество позиций | 1 |
|---|
| Количество соединений | 2 |
|---|
| Количество строк | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 6 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 0,56 Вт |
|---|
| Количество соединений на уровень | 2 |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Номинальное сечение AWG | 10 |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Винтовая резьба | М3 |
|---|
| Момент затяжки | 0,5...0,6 Нм |
|---|
| Длина зачистки | 8 мм... 9 мм |
|---|
| Внутренний цилиндрический калибр | А5 |
|---|
| Сечение проводника жесткое | 0,2 мм2 ... 10 мм2 |
|---|
| Сечение AWG | 24 ... 8 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,25 мм2 ... 6 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 24 ... 10 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 0,25 мм2 ... 6 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 1,5 мм2 ... 4 мм2 |
|---|
| 2 провода одинакового сечения, жесткие | 0,2 мм2 ... 2,5 мм2 |
|---|
| 2 гибких провода одинакового сечения | 0,2 мм2 ... 2,5 мм2 |
|---|
| 2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки | 0,25 мм2 ... 1,5 мм2 |
|---|
| 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой | 0,5 мм2 ... 1,5 мм2 |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Номинальный ток | 41 А (при сечении провода 6 мм2) |
|---|
| Максимальный ток нагрузки | 57 А (при поперечном сечении провода 10 мм2) |
|---|
| Номинальное напряжение | 500 В |
|---|
| Идентификация | ? II 2 GD Ex eb IIC Gb |
|---|
| Диапазон рабочих температур | -60 °С ... 110 °С |
|---|
| Сертифицированные аксессуары | 3248033 Д-МУТ 2,5/4 |
|---|
| Список мостов | Вставной мост / FBSL 2-8 / 3030324 |
|---|
| Данные моста | 38 А (6 мм2) |
|---|
| Взрывоопасное повышение температуры | 40 К (41 А / 6 мм2) |
|---|
| для соединения с мостом | 220 В |
|---|
| - При перемычке между несмежными клеммными колодками | 220 В |
|---|
| - При перемычке между несмежными клеммными колодками через клеммную колодку PE. | 220 В |
|---|
| - При обрезке по длине перемычка с крышкой | 220 В |
|---|
| Номинальное напряжение изоляции | 220 В |
|---|
| выход | (Постоянный) |
|---|
| Номинальное напряжение | 275 В |
|---|
| Номинальный ток | 39 А |
|---|
| Максимальный ток нагрузки | 50 А |
|---|
| Контактное сопротивление | 0,08 мОм |
|---|
| Диапазон крутящего момента | 0,6 Нм...0,8 Нм |
|---|
| Емкость подключения жесткая | 0,2 мм2 ... 10 мм2 |
|---|
| Емкость подключения AWG | 24 ... 8 |
|---|
| Гибкая емкость подключения | 0,25 мм2 ... 6 мм2 |
|---|
| Емкость подключения AWG | 24 ... 10 |
|---|
| 2 проводника одинакового сечения, одножильные | 0,2 мм2 ... 2,5 мм2 |
|---|
| 2 проводника одинакового сечения AWG, жесткий | 24 ... 14 |
|---|
| 2 многожильных провода одинакового сечения | 0,2 мм2 ... 2,5 мм2 |
|---|
| 2 провода одинакового сечения AWG, гибкие | 24 ... 14 |
|---|
| Ширина | 8,2 мм |
|---|
| Ширина торцевой крышки | 2,2 мм |
|---|
| Высота | 29,9 мм |
|---|
| Глубина на NS 15 | 34 мм |
|---|
| Цвет | серый (RAL 7042) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 130 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Результат | Тест пройден |
|---|
| Требование испытания на повышение температуры | Повышение температуры <= 45 К |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 6 мм2 | 0,72 кА |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 1,89 кВ |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Да |
|---|
| Результат | Тест пройден |
|---|
| Результат | Тест пройден |
|---|
| Скорость вращения | 10 (+/- 2) об/мин |
|---|
| Революции | 135 |
|---|
| Сечение/вес проводника | 0,2 мм2 / 0,2 кг |
|---|
| Результат | Тест пройден |
|---|
| Время воздействия | 30 с |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2018-05 |
|---|
| Спектр | Категория испытаний на длительный срок службы 2, на тележке |
|---|
| Частота | от f 1 = 5 Гц до f 2 = 250 Гц |
|---|
| уровень РАС | 6,12 (м/с2)2/Гц |
|---|
| Ускорение | 3,12 г |
|---|
| Продолжительность теста на ось | 5 часов |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2018-05 |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 30 г |
|---|
| Продолжительность шока | 18 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Номер позиции | 3248038 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE1161 |
|---|
| GTIN | 4046356817585 |
|---|
| Вес за штуку (включая упаковку) | 8048 г |
|---|
| Вес за штуку (без упаковки) | 8048 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | Китай |
|---|
| ЭКЛАСС-13.0 | 27250101 |
|---|
| ЭКЛАСС-15.0 | 27250101 |
|---|
| Только гибкие проводники | 275 В |
|---|
| Только жесткие проводники | 275 В |
|---|
| Только гибкие проводники | 275 В |
|---|
| Только жесткие проводники | 275 В |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
