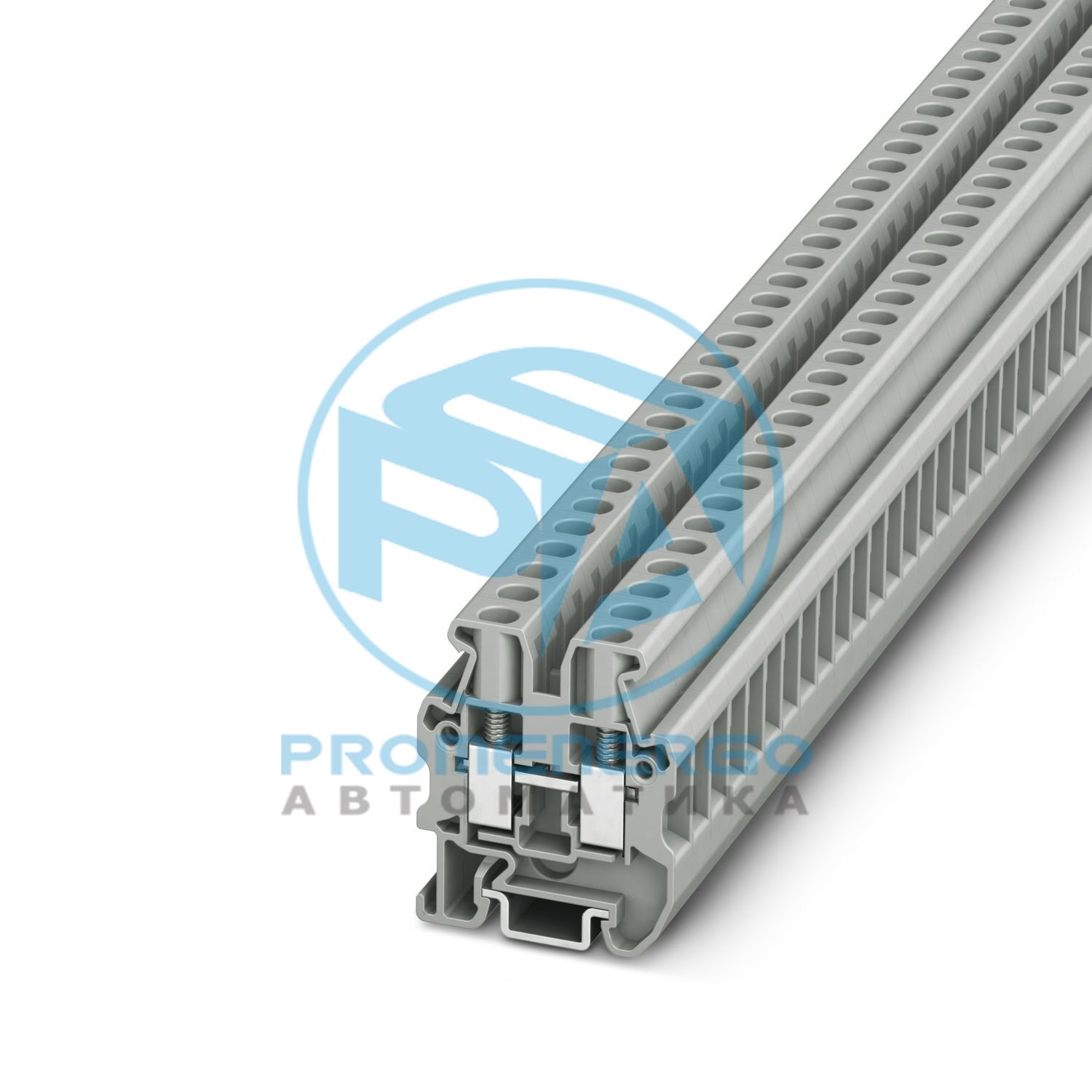

Мини проходная клемма, ном. напряжение: 500 В, номинальный ток: 32 А, количество подключений: 2, количество позиций: 1, способ подключения: Винтовое соединение, Номинальное сечение: 4 мм 2 , сечение: 0,2 мм 2 - 6 мм 2 , тип монтажа: NS 15, цвет: серый
Технические характеристики
Тип продукта
Миниатюрная клеммная колодка
Количество позиций
1
Количество соединений
2
Количество строк
1
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,02 Вт
Количество соединений на уровень
2
Номинальное сечение
4 мм2
Номинальное сечение AWG
10
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Момент затяжки
0,6...0,8 Нм
Длина зачистки
9 мм
Внутренний цилиндрический калибр
А3
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,2 мм2 ... 6 мм2
Сечение AWG
24 ... 10 (преобразовано согласно IEC)
Сечение провода гибкое
0,2 мм2 ... 6 мм2
Сечение провода, гибкий [AWG]
24 ... 10 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 4 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 2,5 мм2
Номинальное сечение
4 мм2
Номинальный ток
32 А (при поперечном сечении провода 4 мм2)
Максимальный ток нагрузки
38 А (при поперечном сечении провода 6 мм2)
Номинальное напряжение
500 В
Идентификация
? II 2 GD Ex eb IIC Gb
Диапазон рабочих температур
-60 °С ... 110 °С
Сертифицированные аксессуары
3248033 Д-МУТ 2,5/4
Список мостов
Вставной мост / FBS 2-6 / 3030336
Данные моста
24,5 А (4 мм2)
Взрывоопасное повышение температуры
40 К (27,88 А/4 мм2)
для соединения с мостом
352 В
- При перемычке между несмежными клеммными колодками
220 В
- При перемычке между несмежными клеммными колодками через клеммную колодку PE.
220 В
- При обрезке по длине перемычка с крышкой
220 В
Номинальное напряжение изоляции
320 В
выход
(Постоянный)
Номинальное напряжение
352 В
Номинальный ток
27,5 А
Максимальный ток нагрузки
32,5 А
Контактное сопротивление
0,25 мОм
Диапазон крутящего момента
0,6 Нм...0,8 Нм
Номинальное сечение
4 мм2
Номинальное сечение AWG
12
Емкость подключения жесткая
0,2 мм2 ... 6 мм2
Емкость подключения AWG
24 ... 10
Гибкая емкость подключения
0,2 мм2 ... 4 мм2
Емкость подключения AWG
24 ... 12
2 проводника одинакового сечения, одножильные
0,2 мм2 ... 1,5 мм2
2 проводника одинакового сечения AWG, жесткий
24 ... 16
2 многожильных провода одинакового сечения
0,2 мм2 ... 1,5 мм2
2 провода одинакового сечения AWG, гибкие
24 ... 16
Ширина
6,2 мм
Ширина торцевой крышки
2,2 мм
Высота
29,9 мм
Глубина на NS 15
34 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
7,3 кВ
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 4 мм2
0,48 кА
Кратковременно выдерживаемый ток 6 мм2
0,72 кА
Результат
Тест пройден
Уставка испытательного напряжения
1,89 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
DIN-рейка/фиксирующая опора
Н.С. 15
Результат
Тест пройден
Скорость вращения
9 об/мин
Революции
135
Сечение/вес проводника
0,2 мм2 / 0,2 кг
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Спектр
Испытание на длительный срок службы, категория 1, класс B, установка на кузове
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 60947-7-1
Тип крепления
Н.С. 15
Номер позиции
3248035
Упаковочная единица
50 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
бакалавр
Ключ продукта
BE1161
GTIN
4046356801492
Вес за штуку (включая упаковку)
6446 г
Вес за штуку (без упаковки)
5851 г
Номер таможенного тарифа
85369010
Страна происхождения
ТР
ЭКЛАСС-13.0
27250101
ЭКЛАСС-15.0
27250101
ЭТИМ 10.0
EC000897
СПСК 21.0
39121400
Только гибкие проводники
352 В
Только жесткие проводники
352 В
Только гибкие проводники
352 В
Только жесткие проводники
352 В
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
