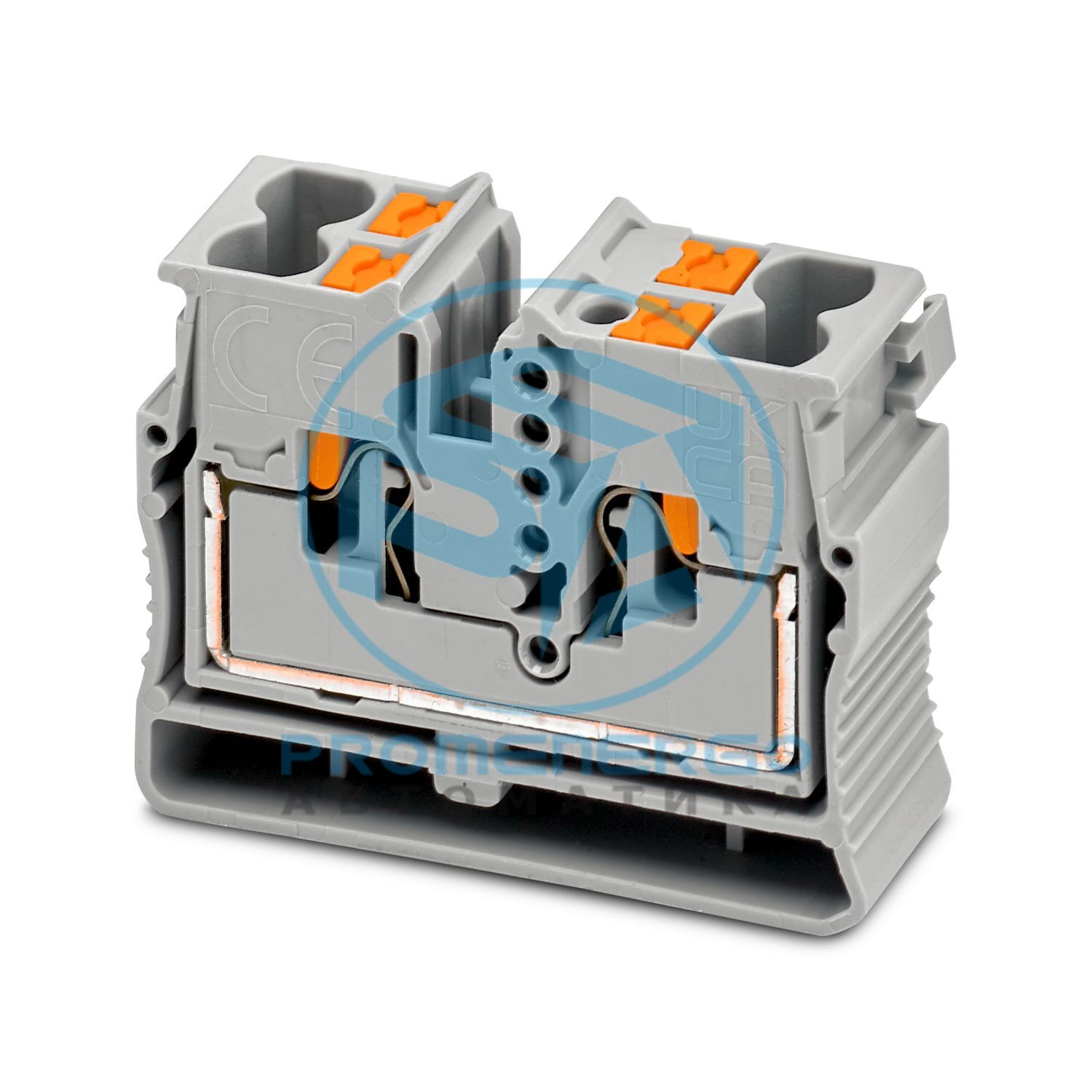

Мини проходная клемма, ном. напряжение: 800 В, номинальный ток: 24 А, количество подключений: 4, количество позиций: 1, метод подключения: Зажим Push-in, Номинальное сечение: 2,5 мм 2 , сечение: 0,14 мм 2 - 4 мм 2 , цвет: серый
Технические характеристики
Примечание по применению
Модульный
Примечание
Макс. ток нагрузки не должен превышать суммарный ток всех подключенных проводников.
Тип продукта
Миниатюрная клеммная колодка
Количество позиций
1
Количество соединений
4
Количество строк
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
8 кВ
Максимальная рассеиваемая мощность для номинального состояния
0,77 Вт
Количество соединений на уровень
4
Номинальное сечение
2,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
8 мм... 10 мм
Внутренний цилиндрический калибр
А3
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,14 мм2 ... 4 мм2
Сечение AWG
26 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]
26 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2
Номинальное сечение
2,5 мм2
Номинальный ток
24 А
Максимальный ток нагрузки
30 А (при поперечном сечении провода 4 мм2)
Номинальное напряжение
800 В
Сечение проводника жесткое
0,34 мм2 ... 4 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,34 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,34 мм2 ... 2,5 мм2
Идентификация
? II 2 GD Ex eb IIC Gb
Диапазон рабочих температур
-60 °С ... 110 °С
Сертифицированные аксессуары
1075386 Д-МПТ 2,5-Л
Список мостов
Вставной мост / FBS 2-5 / 3030161
Данные моста
23 А (2,5 мм2)
Взрывоопасное повышение температуры
40 К (23 А/2,5 мм2)
для соединения с мостом
550 В
- При перемычке между несмежными клеммными колодками
352 В
- При обрезке по длине перемычками
150 В
- При обрезке по длине перемычка с крышкой
150 В
Номинальное напряжение изоляции
500 В
выход
(Постоянный)
Номинальное напряжение
550 В
Номинальный ток
23 А
Максимальный ток нагрузки
29 А
Контактное сопротивление
1,33 мОм
Номинальное сечение
2,5 мм2
Номинальное сечение AWG
14
Емкость подключения жесткая
0,14 мм2 ... 4 мм2
Емкость подключения AWG
26 ... 12
Гибкая емкость подключения
0,14 мм2 ... 4 мм2
Емкость подключения AWG
26 ... 12
Ширина
10,3 мм
Высота
36 мм
Глубина
27,3 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
9,8 кВ
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 2,5 мм2
0,3 кА
Результат
Тест пройден
Уставка испытательного напряжения
2 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
Результат
Тест пройден
Примечание
При совмещении нескольких средних версий нижние версии следует располагать так, чтобы между ними можно было свободно прикрепить максимум 5 средних версий.
Скорость вращения
10 (+/- 2) об/мин
Революции
135
Сечение/вес проводника
0,14 мм2/0,2 кг
Результат
Тест пройден
Температурные циклы
192
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
