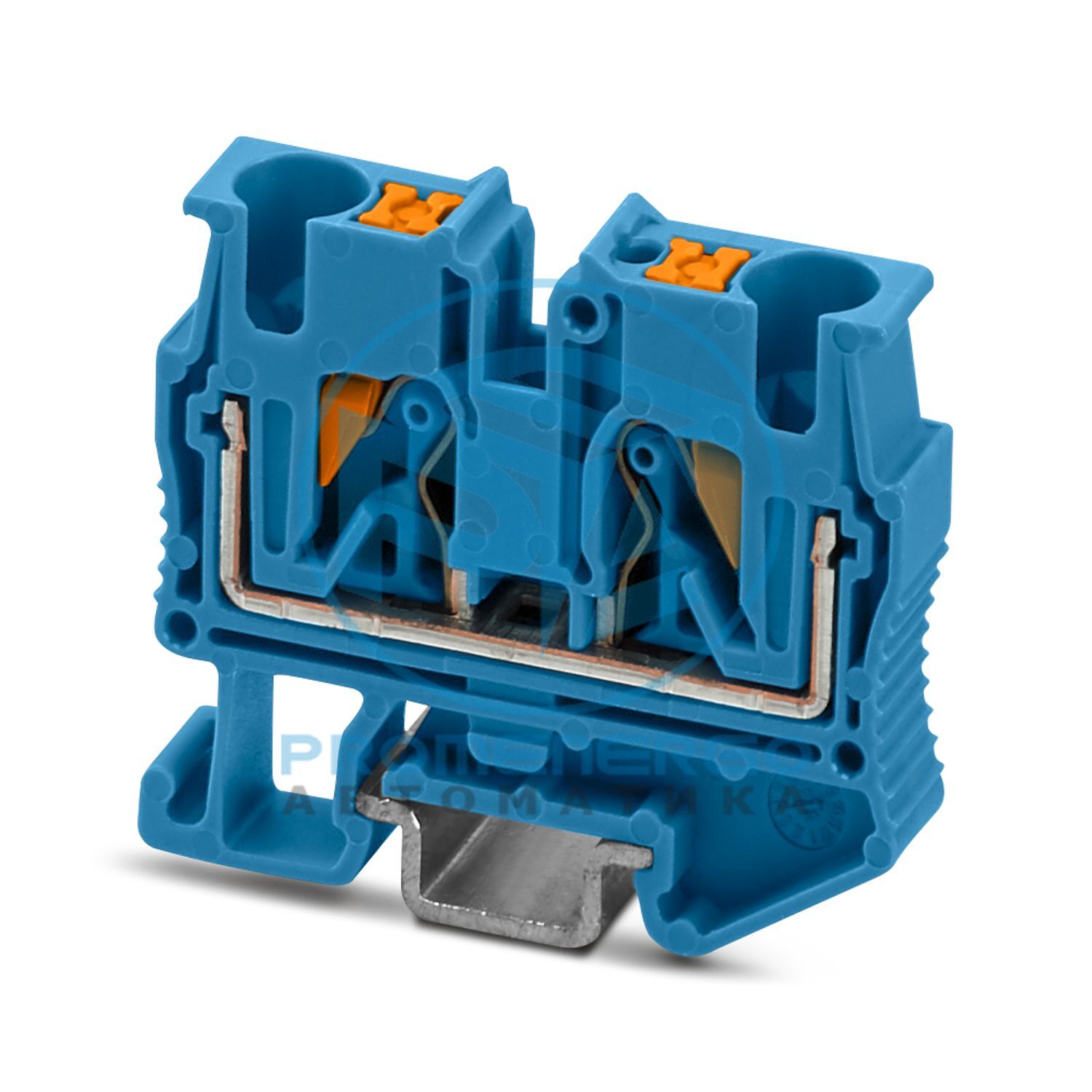

Мини проходная клемма, ном. напряжение: 500 В, номинальный ток: 32 А, количество контактов: 1, способ подключения: Зажим Push-in, номинальное сечение: 4 мм 2 , сечение: 0,2 мм 2 - 6 мм 2 , тип монтажа: NS 15, цвет: синий
Технические характеристики
Примечание
При подключении на открытой стороне корпуса проходной модульной клеммы той же серии и размера блок должен быть снабжен крышкой, если ожидаемое напряжение изоляции составляет >320 В.
Тип продукта
Миниатюрная клеммная колодка
Область применения
Железнодорожная отрасль
Количество позиций
1
Количество строк
1
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,02 Вт
Способ подключения
Соединение push-in
Длина зачистки
10 мм... 12 мм
Внутренний цилиндрический калибр
А4
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,2 мм2 ... 6 мм2
Сечение AWG
24 ... 10 (преобразовано согласно IEC)
Сечение провода гибкое
0,2 мм2 ... 6 мм2
Сечение провода, гибкий [AWG]
24 ... 10 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 4 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1 мм2
Номинальное сечение
4 мм2
Номинальный ток
32 А
Максимальный ток нагрузки
36 А (при 6 мм2 Leiterquerschnitt Starr)
Номинальное напряжение
500 В
Сечение проводника жесткое
0,5 мм2 ... 6 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 4 мм2
Ширина
6,2 мм
Ширина торцевой крышки
2,2 мм
Высота
38 мм
Глубина
32,1 мм
Глубина на NS 15
32,8 мм
Цвет
синий
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Открытая боковая панель
Да
Время воздействия
30 с
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
