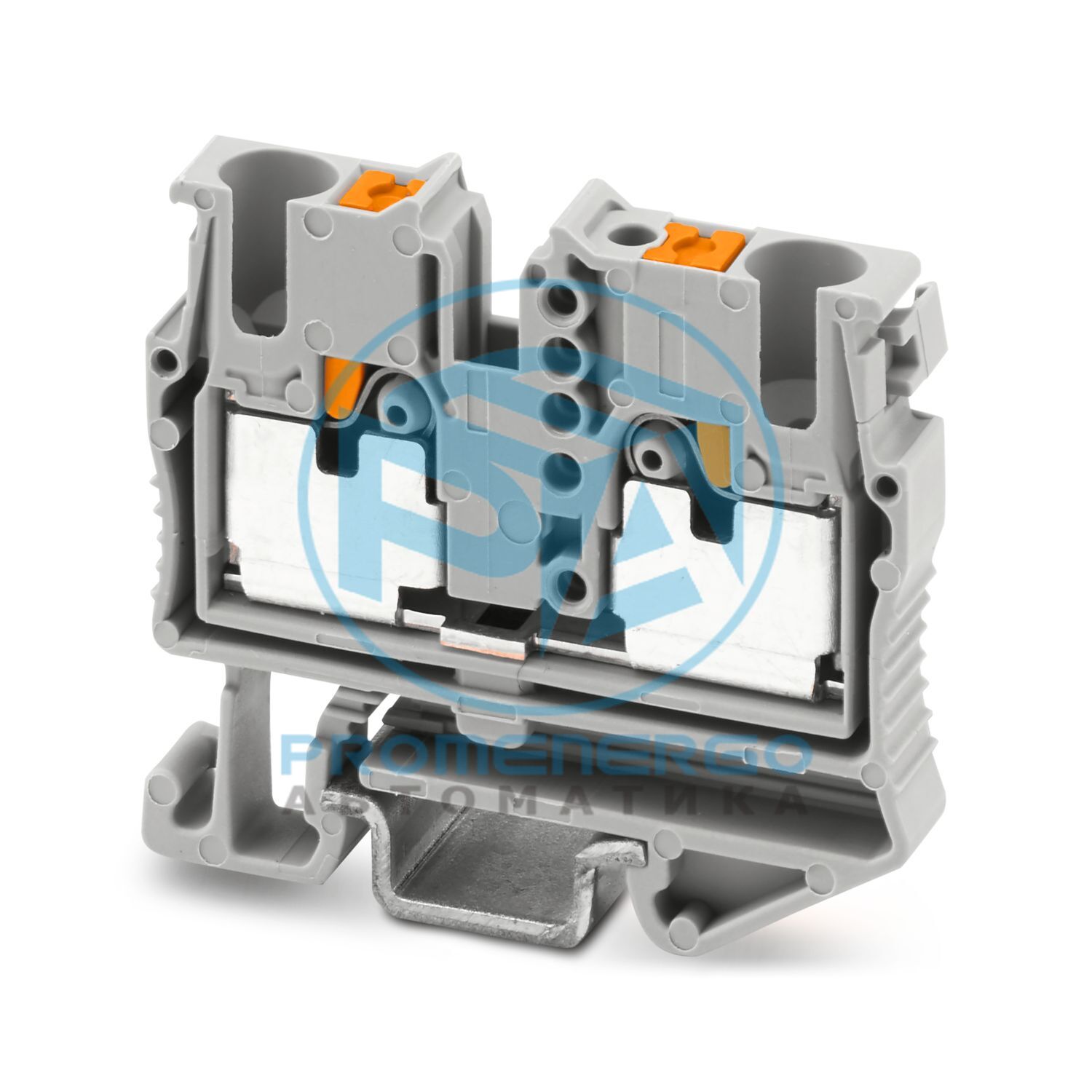

MPT 2,5-NS 15 - Мини проходная клемма

Мини проходная клемма, ном. напряжение: 800 В, номинальный ток: 24 А, количество подключений: 2, количество позиций: 1, метод подключения: Зажим Push-in, номинальное сечение: 2,5 мм 2 , сечение: 0,14 мм 2 - 4 мм 2 , тип монтажа: NS 15, цвет: серый

Технические характеристики

Примечание по применениюМодульный
Тип продуктаМиниатюрная клеммная колодка
Количество позиций1
Количество соединений2
Количество строк1
Категория перенапряженияIII
Степень загрязнения3
Номинальное импульсное напряжение8 кВ
Максимальная рассеиваемая мощность для номинального состояния0,77 Вт
Количество соединений на уровень2
Способ подключенияСоединение push-in
Длина зачистки8 мм... 10 мм
Внутренний цилиндрический калибрА3
Подключение в соотв. со стандартомМЭК 60947-7-1
Сечение проводника жесткое0,14 мм2 ... 4 мм2
Сечение AWG26 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое0,14 мм2 ... 2,5 мм2
Сечение провода, гибкий [AWG]26 ... 14 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)0,14 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)0,14 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой0,5 мм2
Номинальное сечение2,5 мм2
Номинальный ток24 А
Максимальный ток нагрузки27 А (при поперечном сечении провода 4 мм2)
Номинальное напряжение800 В
Сечение проводника жесткое0,34 мм2 ... 4 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)0,34 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)0,34 мм2 ... 2,5 мм2
Идентификация? II 2 GD Ex eb IIC Gb
Диапазон рабочих температур-60 °С ... 110 °С
Сертифицированные аксессуары3249019 Д-МПТ 2,5-РЗ
Список мостовВставной мост / FBS 2-5 / 3030161
Данные моста22,5 А (2,5 мм2)
Взрывоопасное повышение температуры40 К (22,5 А/2,5 мм2)
для соединения с мостом550 В
- При перемычке между несмежными клеммными колодками550 В
- При обрезке по длине перемычками220 В
- При обрезке по длине перемычка с крышкой220 В
Номинальное напряжение изоляции550 В
выход(Постоянный)
Номинальное напряжение550 В
Номинальный ток22,5 А
Максимальный ток нагрузки27 А
Контактное сопротивление1,3 мОм
Номинальное сечение2,5 мм2
Номинальное сечение AWG14
Емкость подключения жесткая0,14 мм2 ... 4 мм2
Емкость подключения AWG26 ... 12
Гибкая емкость подключения0,14 мм2 ... 4 мм2
Емкость подключения AWG26 ... 12
Ширина5,2 мм
Высота36 мм
Глубина на NS 1532,8 мм
Цветсерый (RAL 7042)
Класс воспламеняемости согласно UL 94.В0
Группа изоляционных материаловя
Изоляционный материалПенсильвания
Применение статического изоляционного материала на холоде-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)прошедший
Уставка испытательного напряжения9,8 кВ
РезультатТест пройден
Требование испытания на повышение температурыПовышение температуры <= 45 К
РезультатТест пройден
Кратковременно выдерживаемый ток 2,5 мм20,3 кА
РезультатТест пройден
Уставка испытательного напряжения2 кВ
РезультатТест пройден
Открытая боковая панельДа
РезультатТест пройден
DIN-рейка/фиксирующая опораН.С. 15
РезультатТест пройден
Скорость вращения10 об/мин
Революции135
Сечение/вес проводника0,14 мм2/0,2 кг
РезультатТест пройден
Температурные циклы192
РезультатТест пройден
Время воздействия30 с
РезультатТест пройден
СпецификацияDIN EN 50155 (VDE 0115-200):2018-05
СпектрКатегория испытаний на длительный срок службы 2, на тележке
Частотаот f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС6,12 (м/с2)2/Гц
Ускорение3,12 г
Продолжительность теста на ось5 часов
Направления испытанийОсь X, Y и Z
РезультатТест пройден
СпецификацияDIN EN 50155 (VDE 0115-200):2018-05
Форма импульсаПолусинусоидальный
Ускорение30 г
Продолжительность шока18
Количество ударов в каждом направлении3
Направления испытанийОсь X, Y и Z (поз. и отр.)
РезультатТест пройден
Температура окружающей среды (рабочая)-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)-5 °С ... 70 °С
Температура окружающей среды (срабатывание)-5 °С ... 70 °С
Допустимая влажность (эксплуатация)20 % ... 90 %
Допустимая влажность (хранение/транспортировка)30 % ... 70 %
Подключение в соотв. со стандартомМЭК 60947-7-1
Тип крепленияН.С. 15
Номер позиции1073602
Упаковочная единица50 шт.
Минимальный объем заказа50 шт.
Ключ продажбакалавр
Ключ продуктаBE2261
GTIN4055626769561
Вес за штуку (включая упаковку)5,96 г
Вес за штуку (без упаковки)5,9 г
Номер таможенного тарифа85369010
Страна происхожденияПЛ
ЭКЛАСС-13.027250101
ЭКЛАСС-15.027250101
ЭТИМ 10.0EC000897
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
