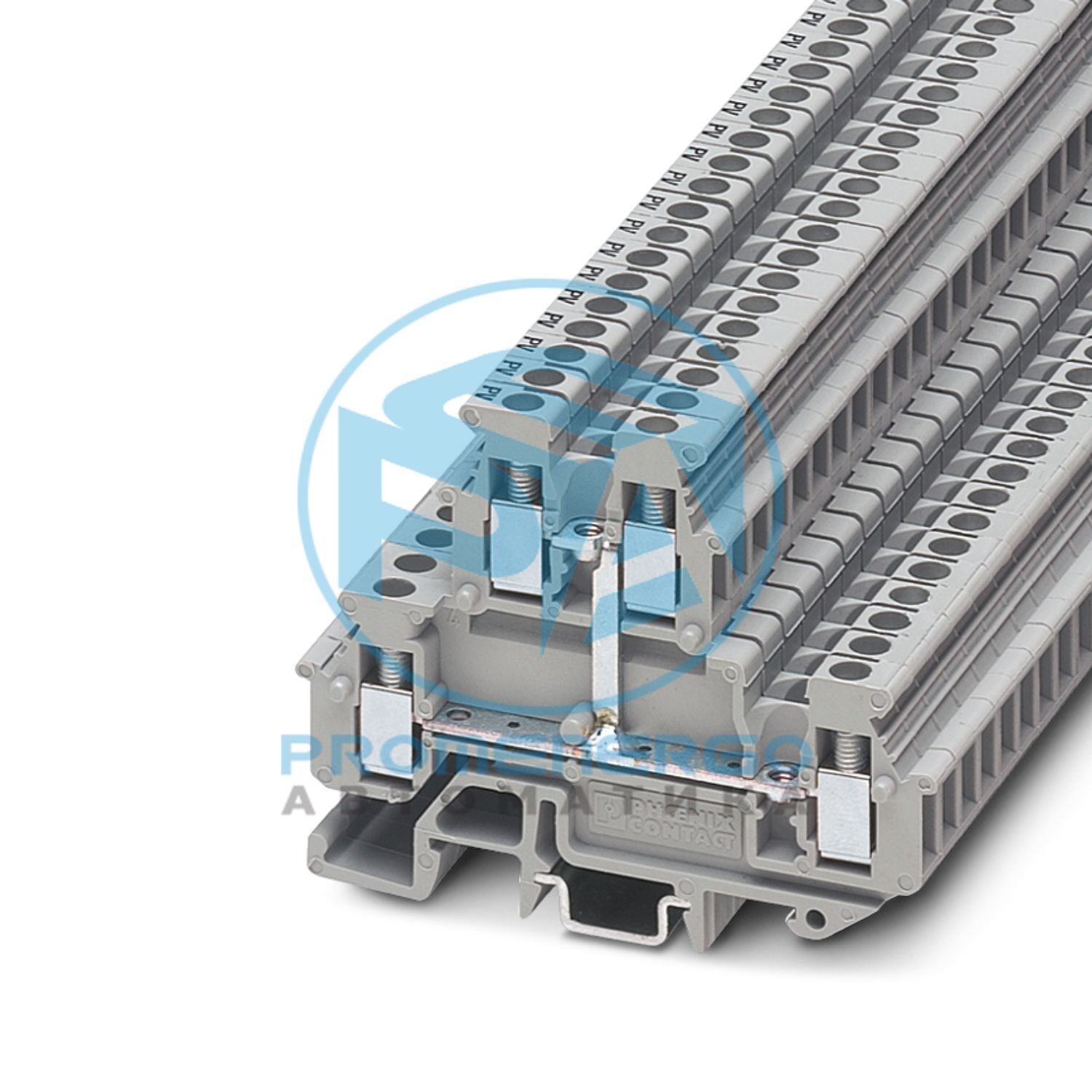

Мини-проходная клемма с уравниванием потенциалов, ном. напряжение: 500 В, номинальный ток: 24 А, способ подключения: Винтовое соединение, 1-й и 2-й уровень, Номинальное сечение: 2,5 мм 2 , сечение: 0,2 мм 2 - 4 мм 2 , тип монтажа: NS 15, NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
Тип продукта
Миниатюрная клеммная колодка
Количество соединений
4
Количество строк
2
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
0,77 Вт
Количество соединений на уровень
2
Номинальное сечение
2,5 мм2
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Момент затяжки
0,5...0,6 Нм
Длина зачистки
7 мм
Внутренний цилиндрический калибр
А3
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение AWG
24 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение провода, гибкий [AWG]
24 ... 14 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 1,5 мм2
Поперечное сечение с вставной перемычкой, жесткое
2,5 мм2
Поперечное сечение с вставной перемычкой, гибкая
2,5 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1 мм2
Номинальное сечение
2,5 мм2
Номинальный ток
24 А
Максимальный ток нагрузки
24 А (при поперечном сечении провода 4 мм2 максимальный ток нагрузки не должен превышать суммарный ток всех подключенных проводников.)
Номинальное напряжение
500 В
Ширина
5,2 мм
Ширина торцевой крышки
2,5 мм
Высота
62 мм
Глубина на NS 15
47,5 мм
Глубина по НС 35/7,5
48 мм
Глубина по NS 35/15
55,5 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
V2
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
125 °С
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 2,5 мм2
0,3 кА
Кратковременно выдерживаемый ток 4 мм2
0,48 кА
Результат
Тест пройден
Уставка испытательного напряжения
1,89 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
DIN-рейка/фиксирующая опора
Номинальный диаметр 35/Номерной диаметр 15
Результат
Тест пройден
Скорость вращения
10 об/мин
Революции
135
Сечение/вес проводника
0,2 мм2 / 0,2 кг
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 60947-7-1
Тип крепления
Н.С. 15
Номер позиции
2800583
Упаковочная единица
50 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
бакалавр
Ключ продукта
BE1264
GTIN
4017918074272
Вес за штуку (включая упаковку)
11,92 г
Вес за штуку (без упаковки)
11,88 г
Номер таможенного тарифа
85369010
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27250102
ЭКЛАСС-15.0
27250102
ЭТИМ 10.0
EC000897
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
