MUTTB 2,5-DIO/U-O - Клеммная колодка для компонентов
MUTTB 2,5-DIO/U-O - Клеммная колодка для компонентов

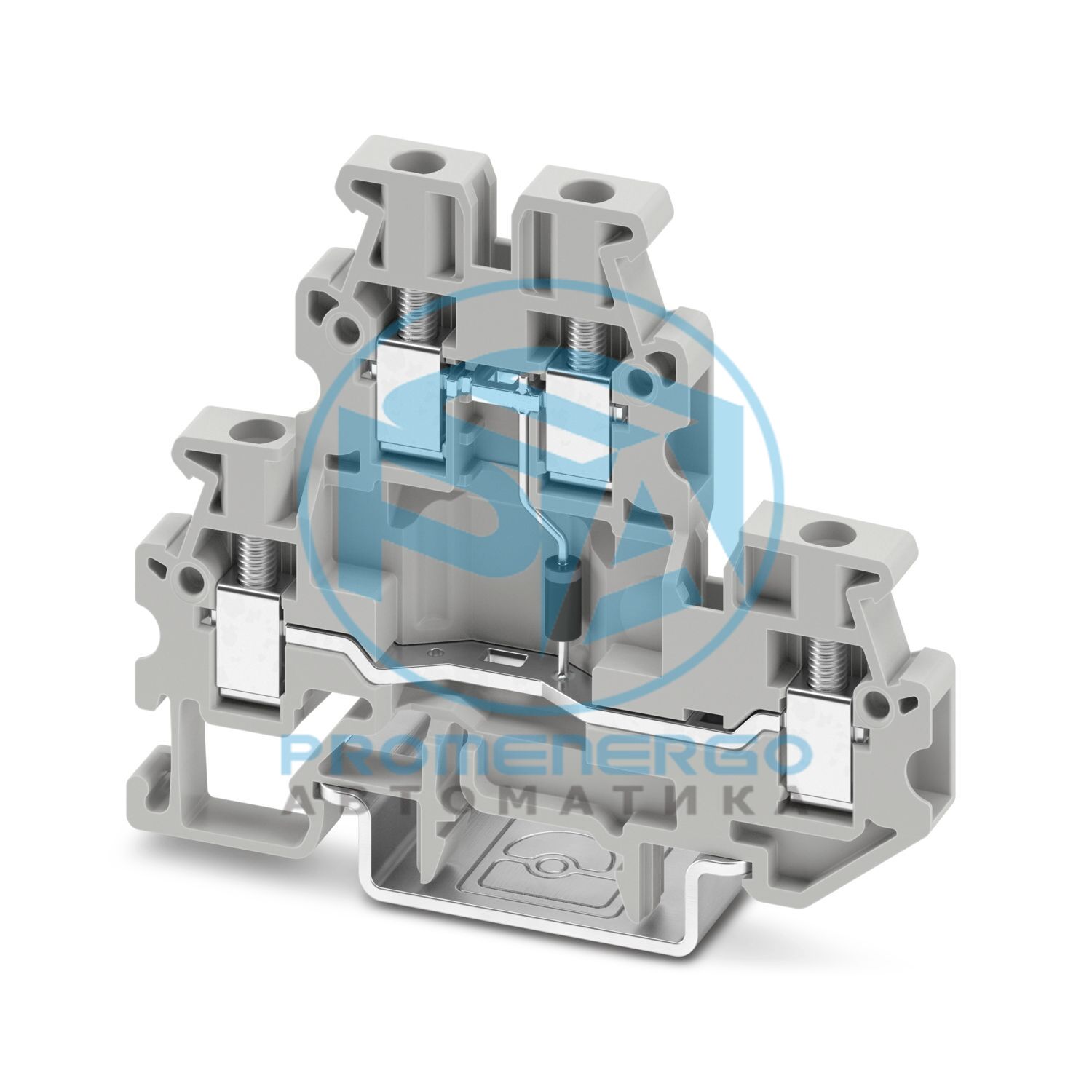

Компонентная клеммная колодка, Макс. ток определяется диодом. Установлено: Диод 1N 4007, обратное напряжение: 1300 В, максимальный длительный ток: 0,5 А., со встроенным диодом, ном. напряжение: 500 В, номинальный ток: 0,5 А, метод подключения: Винтовое соединение, Номинальное сечение: 2,5 мм 2 , сечение: 0,2 мм 2 - 4 мм 2 , монтаж: NS 15, NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
Общий
Макс. ток определяется диодом. Установлено: Диод 1N 4007, обратное напряжение: 1300 В, максимальный длительный ток: 0,5 А.
Тип продукта
Миниатюрная клеммная колодка
Количество позиций
2
Количество соединений
4
Количество строк
2
Потенциалы
2
Категория перенапряжения
III
Степень загрязнения
3
Максимальная рассеиваемая мощность для номинального состояния
0,77 Вт
Количество соединений на уровень
2
Номинальное сечение
2,5 мм2
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Длина зачистки
7 мм... 9 мм
Внутренний цилиндрический калибр
А3
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение AWG
24 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение провода, гибкий [AWG]
4 ... 14 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 1,5 мм2
2 проводника одинакового сечения AWG, жесткий
24 ... 16 (преобразовано согласно IEC)
2 гибких провода одинакового сечения
0,2 мм2 ... 1,5 мм2
2 провода одинакового сечения AWG, гибкие
24 ... 16 (преобразовано согласно IEC)
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,2 мм2 ... 1,5 мм2
Номинальное сечение
2,5 мм2
Номинальный ток
0,5 А
Максимальный ток нагрузки
0,5 А
Номинальное напряжение
500 В
Тип компонента
Диод 1N4007
Обратное напряжение
1300 В
Ширина
5,2 мм
Высота
63,5 мм
Глубина
50,8 мм
Глубина на NS 15
50,5 мм
Глубина по НС 35/7,5
52,3 мм
Глубина по NS 35/15
59,8 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
7,3 кВ
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Уставка испытательного напряжения
1,89 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
Время воздействия
30 с
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 60947-7-1
Тип крепления
Н.С. 15
Номер позиции
1066347
Упаковочная единица
50 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
бакалавр
Ключ продукта
BE1164
GTIN
4055626732374
Вес за штуку (включая упаковку)
13,48 г
Вес за штуку (без упаковки)
13,48 г
Номер таможенного тарифа
85369010
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27250114
ЭКЛАСС-15.0
27250114
ЭТИМ 10.0
EC000898
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(а)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
