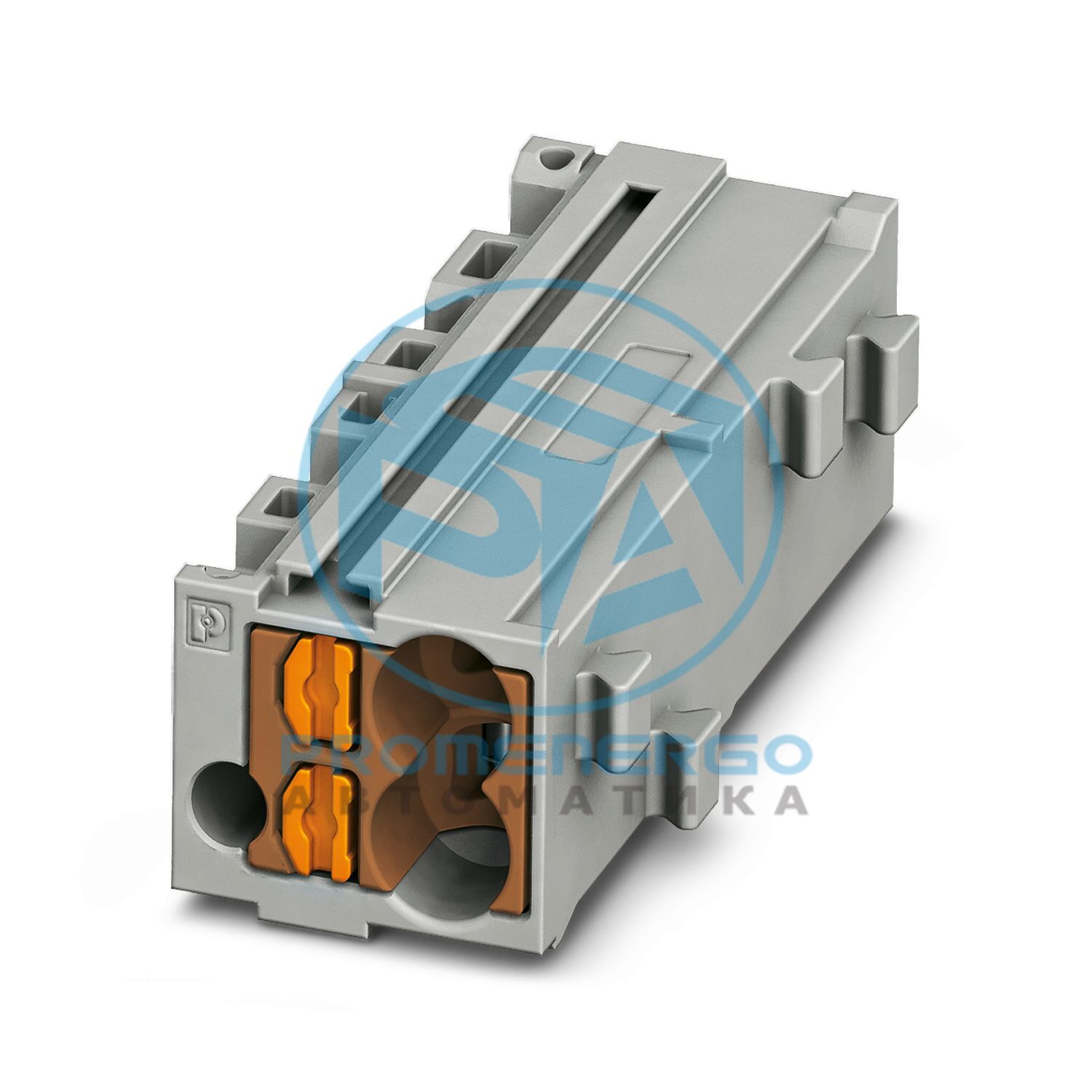

Кроссплатформенная плата, ном. напряжение: 500 В, номинальный ток: 17,5 А, способ подключения: Зажим Push-in, сечение: 0,14 мм 2 - 2,5 мм 2 , монтаж: для защелкивания на адаптере DIN-рейки, для защелкивания на фланце крышки, цвет: серый, цвет соединительных элементов: коричневый
Технические характеристики
Тип продукта
Распределительный терминал
Количество позиций
1
Количество соединений
4
Количество строк
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
0,56 Вт
Количество соединений на уровень
4
Номинальное сечение
1,5 мм2
Номинальное сечение AWG
14
Способ подключения
Соединение push-in
Длина зачистки
8 мм... 10 мм
Внутренний цилиндрический калибр
А1
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение AWG
26 ... 14 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 1,5 мм2
Сечение провода, гибкий [AWG]
26 ... 16 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 1,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 1,5 мм2
Номинальный ток
17,5 А
Максимальный ток нагрузки
24 А (при поперечном сечении провода 2,5 мм2 максимальный ток нагрузки не должен превышать суммарный ток всех подключенных проводников.)
Номинальное напряжение
500 В
Сечение проводника жесткое
0,34 мм2 ... 2,5 мм2
Сечение проводника, жесткое [AWG]
20 ... 14 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,34 мм2 ... 1,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,34 мм2 ... 1,5 мм2
Ширина
11 мм
Высота
8,6 мм
Глубина
30 мм
Цвет
серый (RAL 7042)
Цвет соединительных элементов
коричневый
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
27,5 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
7,3 кВ
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 1,5 мм2
0,18 кА
Кратковременно выдерживаемый ток 2,5 мм2
0,3 кА
Результат
Тест пройден
Уставка испытательного напряжения
1,89 кВ
Результат
Тест пройден
Открытая боковая панель
Нет
Результат
Тест пройден
DIN-рейка/фиксирующая опора
Н.С. 35
Уставка испытательного усилия
1 Н
Результат
Тест пройден
Скорость вращения
10 об/мин
Революции
135
Сечение/вес проводника
0,14 мм2/0,2 кг
Результат
Тест пройден
Температурные циклы
192
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Спектр
Испытание на длительный срок службы, категория 1, класс B, установка на кузове
Частота
от f 1 = 5 Гц до f 2 = 150 Гц
уровень РАС
0,964 (м/с2)2/Гц
Ускорение
0,58 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Форма импульса
Полусинусоидальный
Ускорение
5г
Продолжительность шока
30 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 105 °C (макс. кратковременная рабочая температура RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
