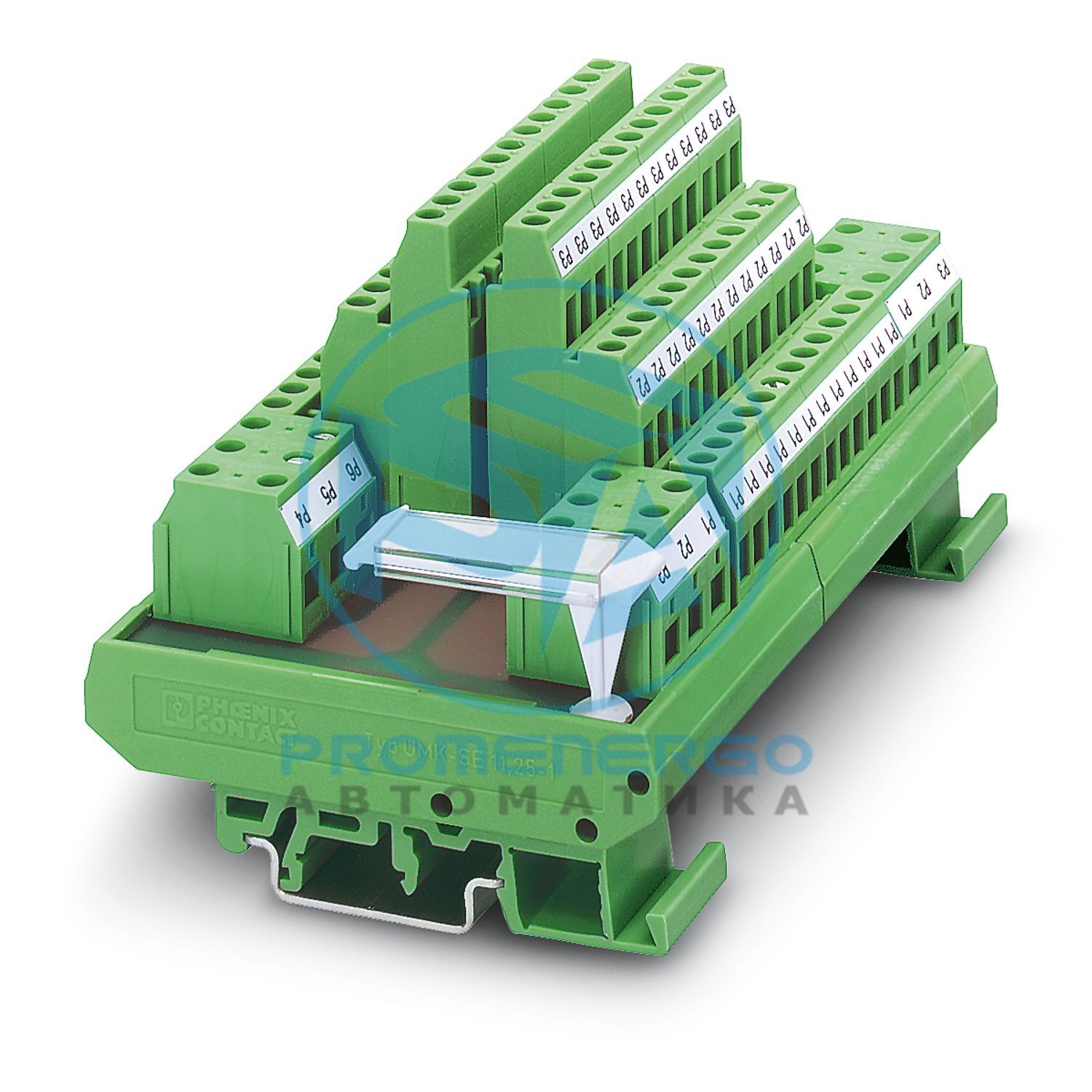

Модуль VARIOFACE с шестью эквипотенциальными шинами (P1, P2, P3, P4, P5, P6) для распределения потенциалов, для монтажа на NS 35/7,5 или NS 32.
Технические характеристики
Примечания по эксплуатации
Необходимые требования к изоляции (основная изоляция или усиленная изоляция) от соседних модулей (в направлении DIN-рейки) должны быть реализованы путем применения соответствующих мер (например, перегородок).
Примечания по эксплуатации
Убедитесь, что напряжение питания устройства имеет общий опорный потенциал.
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Тип продукта
Потенциальный дистрибьютор
Семейство продуктов
Вариофейс
Изоляция
Функциональная изоляция
Степень загрязнения
2
Рабочее напряжение (переменный/постоянный ток)
250 В переменного/постоянного тока
Текущий (на филиал)
<= 16 А
Ток (общий ток)
<= 16 А (на потенциал)
Номинальное напряжение изоляции
250 В
Номинальное импульсное напряжение
2,5 кВ
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Винтовая резьба
М3
Количество соединений
6
Сечение проводника жесткое
0,2 мм2 ... 6 мм2
Сечение провода гибкое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 10
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Винтовая резьба
М3
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Ширина
124 мм
Высота
77 мм
Глубина
71 мм
Цвет
зеленый (RAL 6021)
Степень защиты
IP20
Температура окружающей среды (рабочая)
-20 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
