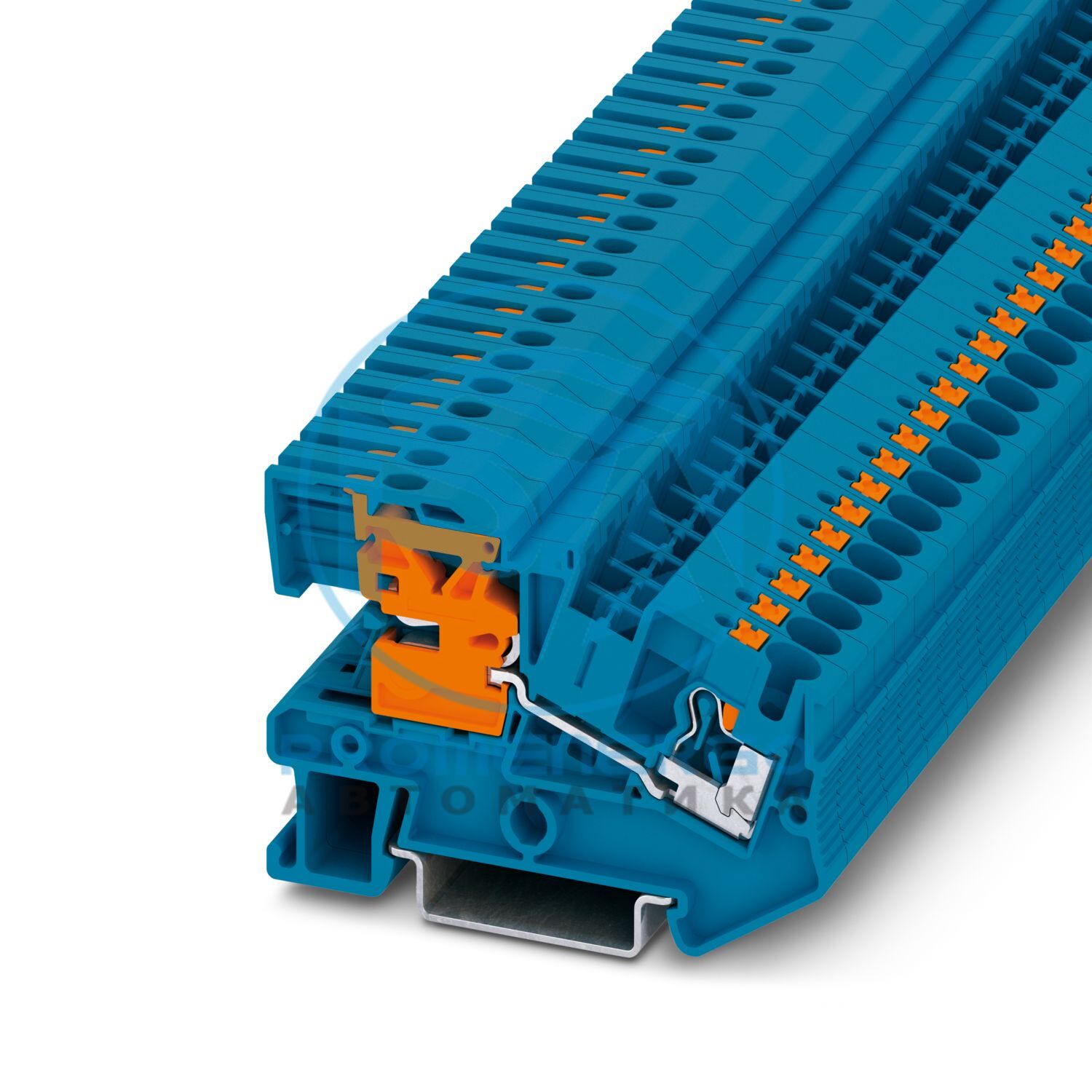

Клемма с размыкателем N, Инструкция по монтажу: Для надежного крепления нейтральной шины необходимо установить опоры в начале и конце каждой клеммной колодки, а также через каждые 20 см на более длинных клеммных колодках., ном. напряжение: 250 В, номинальный ток: 32 А, Зажим Push-in, 1 уровень, Номинальное сечение: 4 мм 2 , сечение: 0,2 мм 2 - 6 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Технические характеристики
Общий
Инструкции по монтажу: Для надежного крепления нейтральной шины необходимо установить опоры в начале и конце каждой клеммной колодки, а также через каждые 20 см на более длинных клеммных колодках.
Тип продукта
Монтажная клеммная колодка
Количество соединений
2
Количество строк
1
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,02 Вт
Допустимая токовая нагрузка нейтральной шины
140 А
Количество соединений на уровень
2
Номинальное сечение
4 мм2
Способ подключения
Соединение push-in
Длина зачистки
10 мм... 12 мм
Внутренний цилиндрический калибр
А4
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,2 мм2 ... 6 мм2
Сечение AWG
24 ... 10 (преобразовано согласно IEC)
Сечение провода гибкое
0,2 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]
24 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 4 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 2 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1 мм2
Номинальное сечение
4 мм2
Номинальный ток
32 А
Максимальный ток нагрузки
32 А (при поперечном сечении провода 6 мм2)
Номинальное напряжение
250 В
Сечение проводника жесткое
0,5 мм2 ... 6 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 4 мм2
Ширина
6,2 мм
Ширина торцевой крышки
2,2 мм
Высота
66 мм
Глубина
44,8 мм
Глубина по НС 35/7,5
46,3 мм
Глубина по NS 35/15
53,8 мм
Цвет
синий (RAL 5015)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
4,8 кВ
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 4 мм2
0,48 кА
Кратковременно выдерживаемый ток 6 мм2
0,72 кА
Результат
Тест пройден
Уставка испытательного напряжения
1,5 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
DIN-рейка/фиксирующая опора
Н.С. 35
Уставка испытательного усилия
1 Н
Результат
Тест пройден
Скорость вращения
10 об/мин
Революции
135
Сечение/вес проводника
0,2 мм2 / 0,2 кг
Результат
Тест пройден
Температурные циклы
192
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
