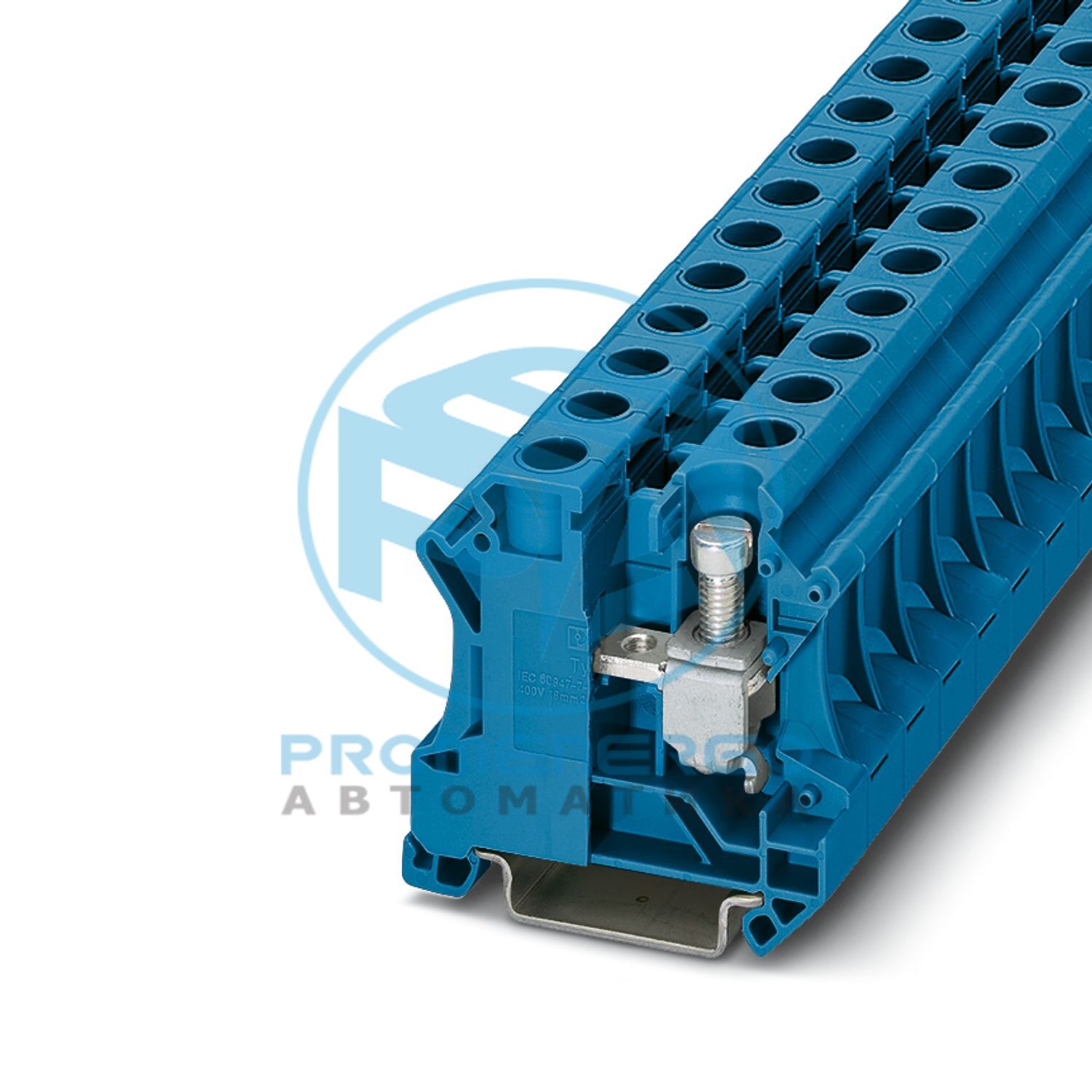

UTI 16 BU - Монтажная клеммная колодка
Монтажная клеммная колодка, ном. напряжение: 400 В, номинальный ток: 76 А, Винтовое соединение, подключение 1-го уровня справа, Номинальное сечение: 16 мм 2 , сечение: 6 мм 2 - 25 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Технические характеристики
| Тип продукта | Монтажная клеммная колодка |
|---|
| Количество соединений | 2 |
|---|
| Количество строк | 1 |
|---|
| Потенциалы | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 6 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 2,43 Вт |
|---|
| Количество соединений на уровень | 2 |
|---|
| Номинальное сечение | 16 мм2 |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Винтовая резьба | М5 |
|---|
| Момент затяжки | 2,5...3 Нм |
|---|
| Длина зачистки | 12 мм |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Сечение проводника жесткое | 6 мм2 ... 25 мм2 |
|---|
| Сечение AWG | 8 ... 4 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 6 мм2 ... 16 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 8 ... 6 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 6 мм2 ... 16 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 6 мм2 ... 16 мм2 |
|---|
| 2 провода одинакового сечения, жесткие | 2,5 мм2 ... 10 мм2 |
|---|
| 2 гибких провода одинакового сечения | 2,5 мм2 ... 6 мм2 |
|---|
| 2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки | 4 мм2 ... 6 мм2 |
|---|
| 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой | 4 мм2 ... 6 мм2 |
|---|
| Номинальное сечение | 16 мм2 |
|---|
| Номинальный ток | 76 А |
|---|
| Максимальный ток нагрузки | 76 А |
|---|
| Номинальное напряжение | 400 В |
|---|
| Ширина | 12,2 мм |
|---|
| Высота | 51 мм |
|---|
| Глубина | 49,9 мм |
|---|
| Глубина по НС 35/7,5 | 50,5 мм |
|---|
| Глубина по NS 35/15 | 58 мм |
|---|
| Цвет | синий (RAL 5015) |
|---|
| Класс воспламеняемости согласно UL 94. | V2 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 130 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) | 28 МДж/кг |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Уставка испытательного напряжения | 7,3 кВ |
|---|
| Результат | Тест пройден |
|---|
| Требование испытания на повышение температуры | Повышение температуры <= 45 К |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 16 мм2 | 1,92 кА |
|---|
| Кратковременно выдерживаемый ток 25 мм2 | 3 кА |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 1,89 кВ |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Нет |
|---|
| Результат | Тест пройден |
|---|
| DIN-рейка/фиксирующая опора | Н.С. 35 |
|---|
| Уставка испытательного усилия | 5 Н |
|---|
| Результат | Тест пройден |
|---|
| Скорость вращения | 10 об/мин |
|---|
| Революции | 135 |
|---|
| Сечение/вес проводника | 6 мм2 / 1,4 кг |
|---|
| Результат | Тест пройден |
|---|
| Время воздействия | 30 с |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|
| Спектр | Испытание на длительный срок службы, категория 1, класс B, установка на кузове |
|---|
| Частота | от f 1 = 5 Гц до f 2 = 150 Гц |
|---|
| уровень РАС | 1,857 (м/с2)2/Гц |
|---|
| Ускорение | 0,8 г |
|---|
| Продолжительность теста на ось | 5 часов |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 5г |
|---|
| Продолжительность шока | 30 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Номер позиции | 3075728 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE1151 |
|---|
| GTIN | 4046356518031 |
|---|
| Вес за штуку (включая упаковку) | 27 548 г |
|---|
| Вес за штуку (без упаковки) | 27 548 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | Китай |
|---|
| ЭКЛАСС-13.0 | 27250110 |
|---|
| ЭКЛАСС-15.0 | 27250110 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 0,273 кг CO2-экв. |
|---|
