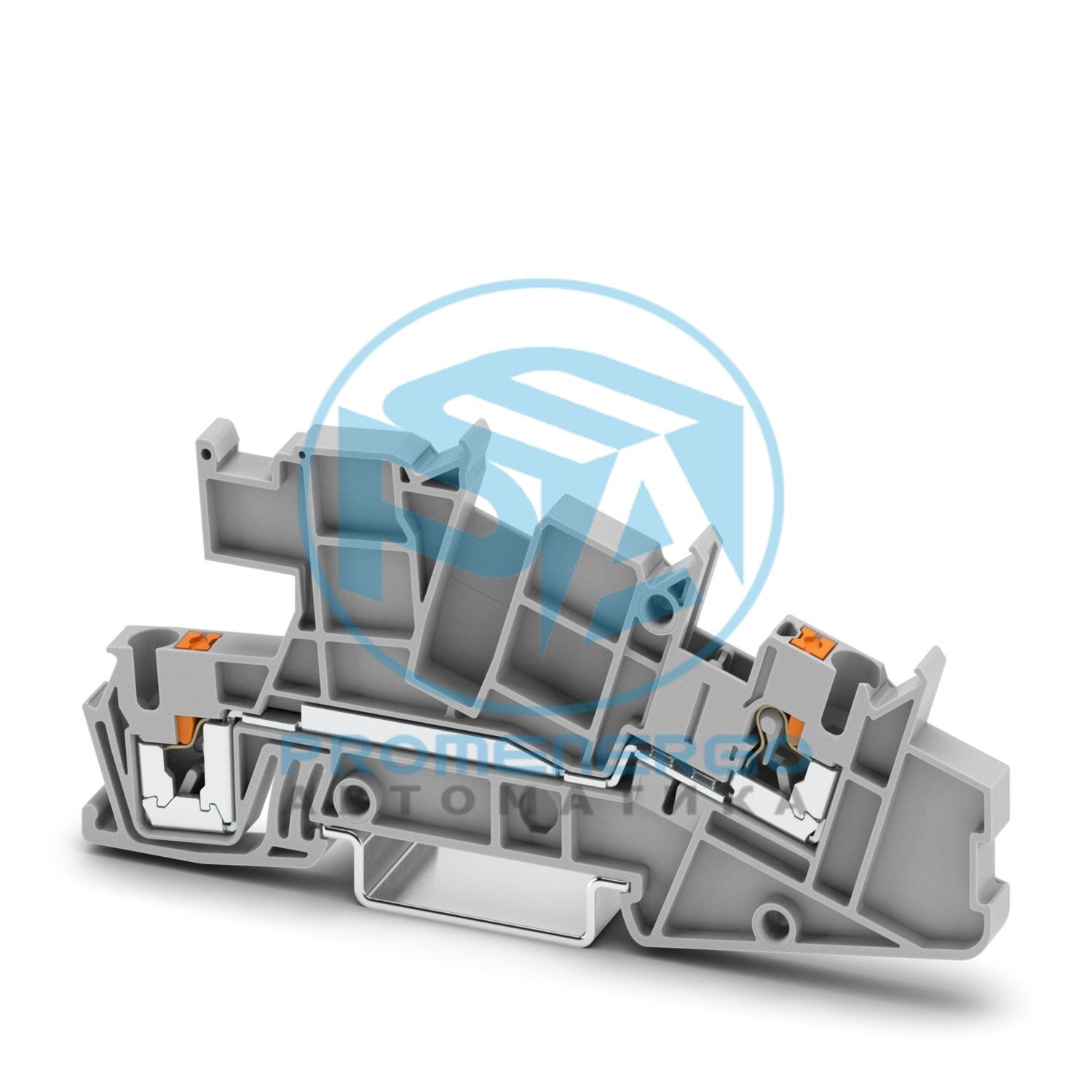

Клеммный блок монтажного уровня, ном. напряжение: 400 В, номинальный ток: 24 А, Зажим Push-in, Номинальное сечение: 2,5 мм 2 , сечение: 0,14 мм 2 - 4 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
Примечание
При подключении на открытой стороне корпуса проходной модульной клеммы той же серии и размера блок должен быть снабжен крышкой, если ожидаемое напряжение изоляции составляет >320 В.
Тип продукта
Монтажная клеммная колодка
Количество соединений
2
Количество строк
3
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
4 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,02 Вт
Количество соединений на уровень
2
Номинальное сечение
4 мм2
Способ подключения
Соединение push-in
Длина зачистки
8 мм... 10 мм
Внутренний цилиндрический калибр
А3
Сечение проводника жесткое
0,14 мм2 ... 4 мм2
Сечение AWG
26 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]
26 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2
Номинальное сечение
2,5 мм2
Номинальный ток
24 А (при поперечном сечении провода 4 мм2)
Максимальный ток нагрузки
30 А (с сечением провода 4 мм2 и 3-полюсной клеммной колодкой)
Номинальное напряжение
400 В (фазный провод/фазный провод)
Длина зачистки
8 мм... 10 мм
Сечение проводника жесткое
0,34 мм2 ... 4 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,34 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,34 мм2 ... 2,5 мм2
Ширина
5,2 мм
Ширина торцевой крышки
2,2 мм
Высота
101 мм
Глубина
48,6 мм
Глубина по НС 35/7,5
50,5 мм
Глубина по NS 35/15
58 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
27,5 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
7,3 кВ
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 4 мм2
0,48 кА
Результат
Тест пройден
Уставка испытательного напряжения
1,89 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
DIN-рейка/фиксирующая опора
Н.С. 32/Н. 35
Уставка испытательного усилия
1 Н
Результат
Тест пройден
Скорость вращения
10 (+/- 2) об/мин
Революции
135
Сечение/вес проводника
0,14 мм2/0,2 кг
Результат
Тест пройден
Температурные циклы
192
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Форма импульса
Полусинусоидальный
Ускорение
5г
Продолжительность шока
30 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
