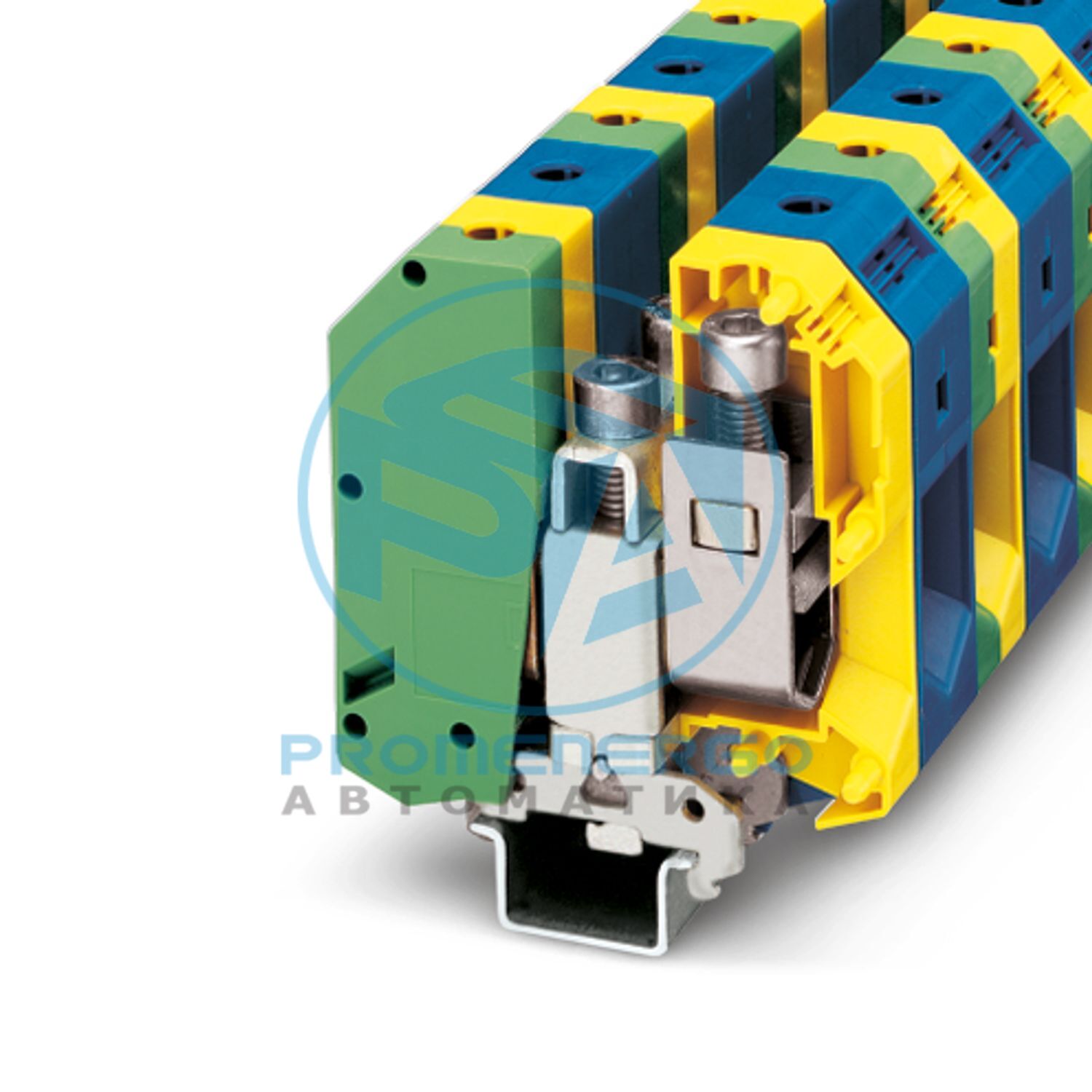

UKH 95-PE/N - Монтажная клемма для защитного провода
UKH 95-PE/N - Монтажная клемма для защитного провода
Монтажная клемма для защитного провода, винты с шестигранной головкой, блок PE/N, состоящий из зелено-желтой клеммы для защитного провода и синей клеммы с винтовой перемычкой, ном. напряжение: 1000 В, номинальный ток: 232 А, Винтовое соединение, Номинальное сечение: 95 мм 2 , сечение: 25 мм 2 - 95 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: зелено-желтый
Технические характеристики
Общий
Винты с шестигранной головкой
Тип продукта
Клеммный блок заземления
Количество соединений
2
Количество строк
1
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
8 кВ
Максимальная рассеиваемая мощность для номинального состояния
7,54 Вт
функция ПЕРО
да
Заземляющая ножка
Да
Количество соединений на уровень
2
Номинальное сечение
95 мм2
Номинальное сечение AWG
3/0
Способ подключения
Винтовое соединение
Винтовая резьба
М8
Примечание
Пожалуйста, соблюдайте допустимую нагрузку на DIN-рейку.
Момент затяжки
15...20 Нм
Длина зачистки
33 мм
Подключение в соотв. со стандартом
МЭК 60947-7-2
Сечение проводника жесткое
25 мм2 ... 95 мм2
Сечение AWG
2 ... 3/0 (преобразовано согласно IEC)
Сечение провода гибкое
35 мм2 ... 95 мм2
Сечение провода, гибкий [AWG]
1/0 ... 3/0 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
35 мм2 ... 95 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
35 мм2 ... 95 мм2
Номинальное сечение
95 мм2
Номинальный ток
232 А
Максимальный ток нагрузки
232 А (при поперечном сечении провода 95 мм2)
Номинальное напряжение
1000 В
Примечание
Нетte: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area.
Габаритный чертеж
Ширина
50 мм
Высота
83 мм
Глубина на NS 32
104 мм
Глубина по НС 35/7,5
99 мм
Глубина по NS 35/15
106,5 мм
Цвет
зелено-желтый
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Монтаж клеммной колодки
15 Нм ... 20 Нм (РЕ опора с крепежным винтом, М8)
Открытая боковая панель
Нет
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
