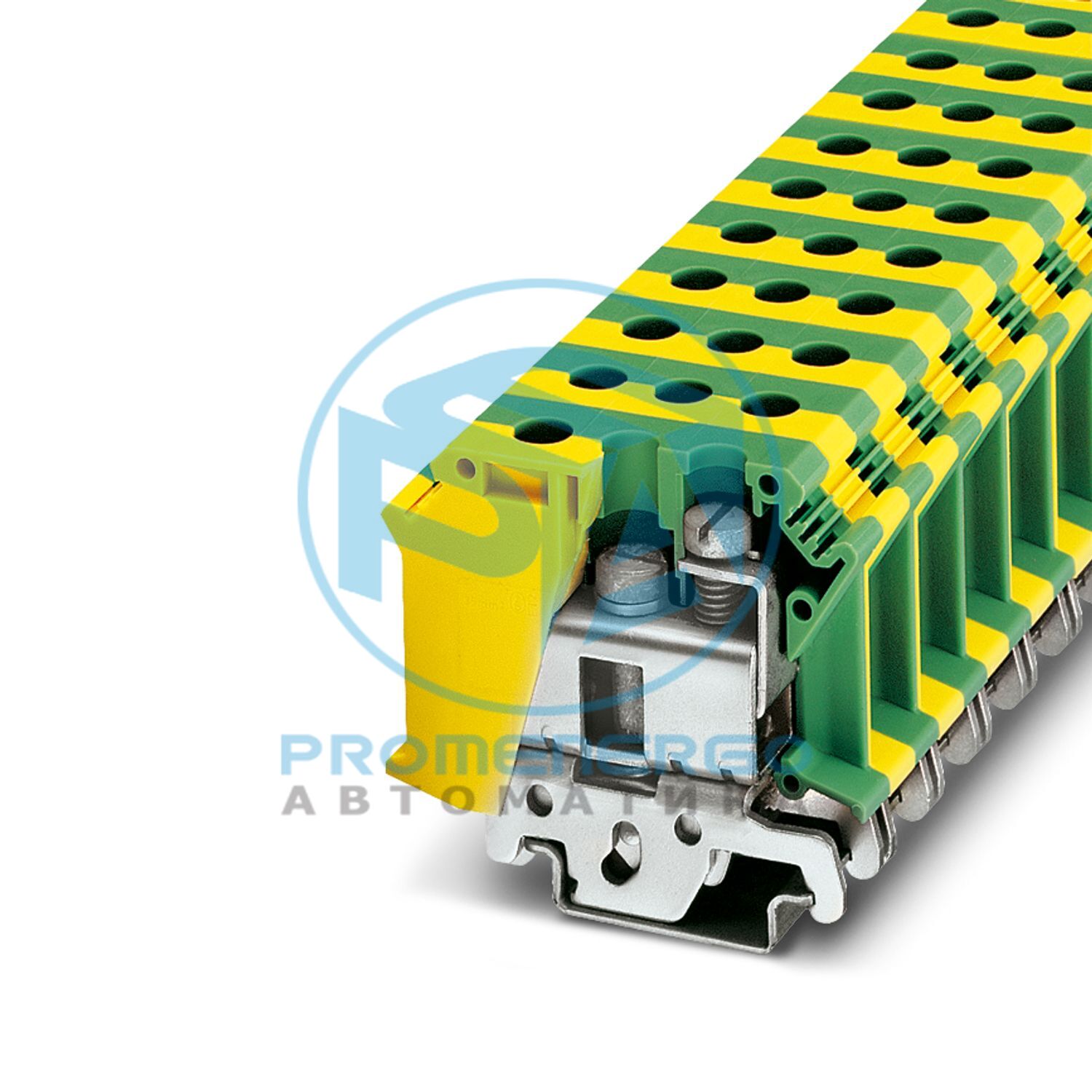

UISLKG 35 - Монтажная клемма для защитного провода
UISLKG 35 - Монтажная клемма для защитного провода
Монтажная клемма для защитного провода, используйте медную DIN-рейку NS 32... или NS 35... для сечения подключения 35 мм 2 /2 AWG., количество подключений: 2, количество позиций: 1, сечение: 0,75 мм 2 - 35 мм 2 , метод монтажа: ножка PE с крепежным винтом M5, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: зелено-желтый
Технические характеристики
Общий
Для сечения подключения 35 мм2/2 AWG используйте медную DIN-рейку NS 32... или NS 35....
Тип продукта
Клеммный блок заземления
Количество позиций
1
Количество соединений
2
Количество строк
1
Категория перенапряжения
III
Номинальное импульсное напряжение
8 кВ
Максимальная рассеиваемая мощность для номинального состояния
4,06 Вт
Заземляющая ножка
Да
Количество соединений на уровень
2
Номинальное сечение
35 мм2
Винтовая резьба
М6
Момент затяжки
3,2...3,7 Нм
Длина зачистки
16 мм
Сечение проводника жесткое
0,75 мм2 ... 35 мм2
Сечение провода гибкое
0,75 мм2 ... 35 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,75 мм2 ... 35 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,75 мм2 ... 35 мм2
Ширина
15 мм
Высота
55 мм
Глубина на NS 32
56 мм
Глубина по НС 35/7,5
51 мм
Глубина по NS 35/15
58,5 мм
Цвет
зелено-желтый
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Монтаж клеммной колодки
2,5 Нм ... 3 Нм (основание PE с крепежным винтом, M5)
Открытая боковая панель
Нет
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Форма импульса
Полусинусоидальный
Ускорение
5г
Продолжительность шока
30 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Тип крепления
НС 35/7,5
Монтаж клеммной колодки
2,5 Нм ... 3 Нм (основание PE с крепежным винтом, M5)
