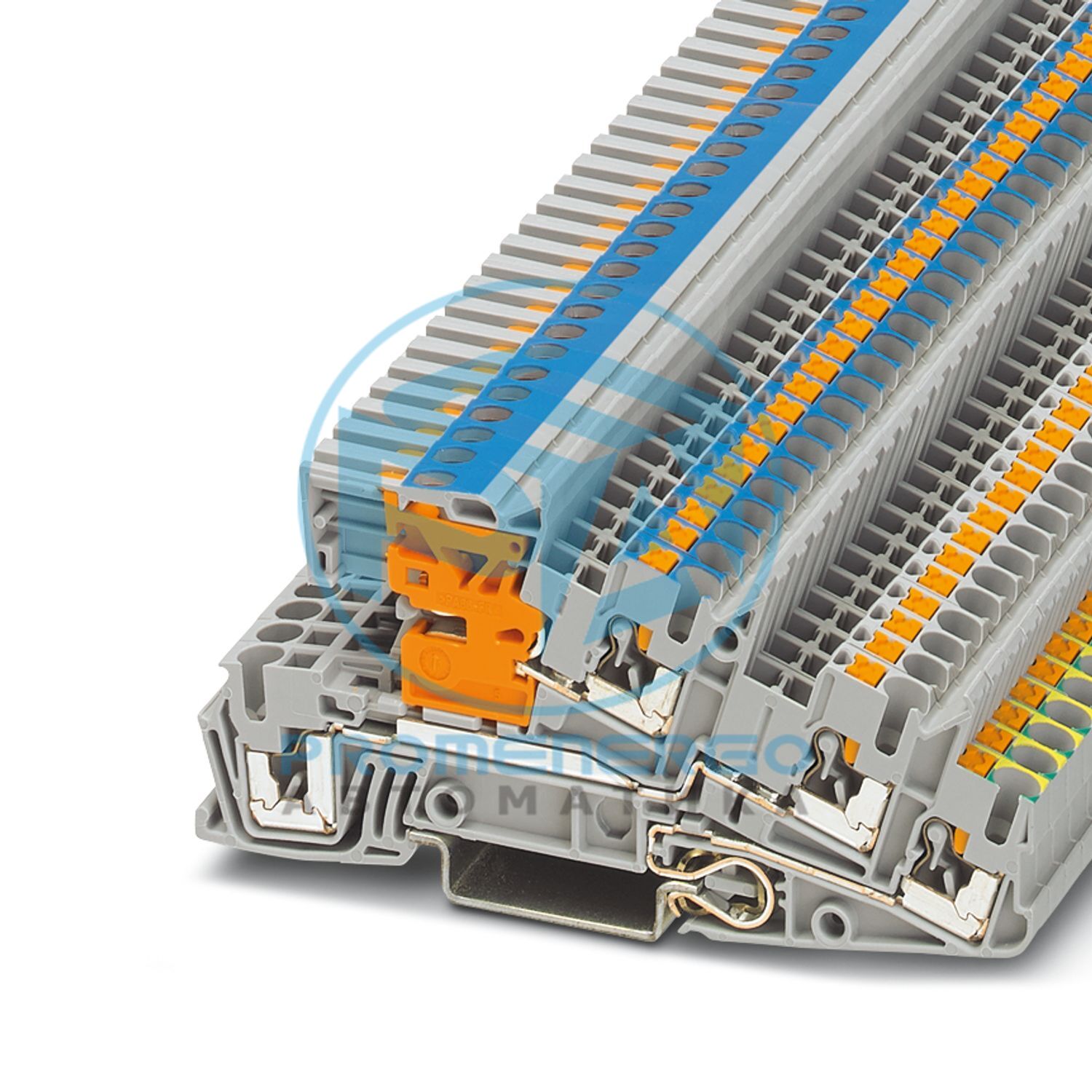

PTI 2,5-PE/LO/NT - Монтажная клемма для защитного провода
PTI 2,5-PE/LO/NT - Монтажная клемма для защитного провода
Установка клеммы для защитного провода, Инструкция по монтажу: Для надежного крепления нейтральной шины необходимо установить опоры в начале и конце каждой клеммной колодки, а также через каждые 20 см на более длинных клеммных колодках., без нажатия кнопки на стороне ввода, ном. напряжение: 400 В, номинальный ток: 24 А, Зажим Push-in, 1-й, 2-й и 3-й уровень, Номинальное сечение: 2,5 мм 2 , сечение: 0,14 мм 2 - 4 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
Общий
Инструкции по монтажу: Для надежного крепления нейтральной шины необходимо установить опоры в начале и конце каждой клеммной колодки, а также через каждые 20 см на более длинных клеммных колодках.
Тип продукта
Клеммный блок заземления
Количество соединений
5
Количество строк
3
Потенциалы
2
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
4 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,02 Вт
Допустимая токовая нагрузка нейтральной шины
140 А
Служебный вход
да
Заземляющая ножка
Да
Количество соединений на уровень
2
Номинальное сечение
2,5 мм2
Способ подключения
Соединение push-in
Примечание
Пожалуйста, соблюдайте допустимую нагрузку на DIN-рейку.
Длина зачистки
10 мм
Внутренний цилиндрический калибр
А3
Сечение проводника жесткое
0,14 мм2 ... 4 мм2
Сечение AWG
26 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]
26 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 2,5 мм2
Номинальное сечение
2,5 мм2
Номинальный ток
24 А (при поперечном сечении провода 4 мм2)
Максимальный ток нагрузки
30 А (с сечением провода 4 мм2 и 3-полюсной клеммной колодкой)
Номинальное напряжение
400 В (фазный провод/фазный провод)
Сечение проводника жесткое
0,34 мм2 ... 4 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,34 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,34 мм2 ... 2,5 мм2
Ширина
5,2 мм
Ширина торцевой крышки
2,2 мм
Высота
101 мм
Глубина
48,6 мм
Глубина по НС 35/7,5
50,5 мм
Глубина по NS 35/15
58 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
27,5 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Открытая боковая панель
Да
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
