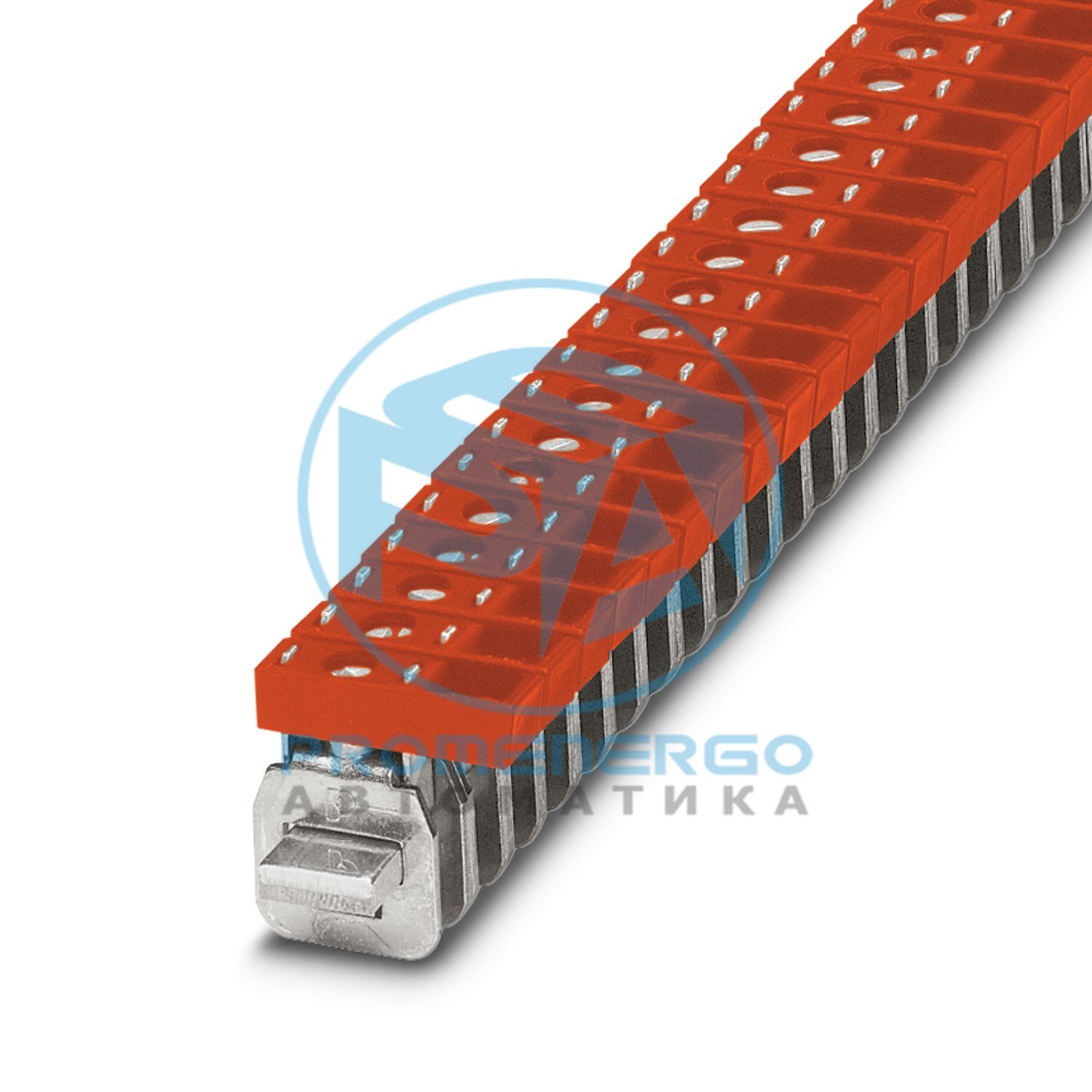

AKG 4 RD - Клеммная колодка подключения
Клеммный блок подключения, ном. напряжение: 300 В, номинальный ток: 41 А, метод подключения: Винтовое соединение, Номинальное сечение: 4 мм 2 , сечение: 0,5 мм 2 - 6 мм 2 , монтаж: Нейтральная шина, цвет: красный
Технические характеристики
| Тип продукта | Монтажная клеммная колодка |
|---|
| Количество соединений | 1 |
|---|
| Количество строк | 1 |
|---|
| Максимальный ток нагрузки | 41 А |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 1,02 Вт |
|---|
| Номинальный ток I Н | 32 А |
|---|
| Допустимая токовая нагрузка нейтральной шины | 140 А |
|---|
| Номинальное сечение | 4 мм2 |
|---|
| Максимальный ток нагрузки | 41 А |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Винтовая резьба | М4 |
|---|
| Момент затяжки | 1,5...1,8 Нм |
|---|
| Длина зачистки | 16 мм |
|---|
| Сечение проводника жесткое | 0,5 мм2 ... 6 мм2 |
|---|
| Сечение AWG | 20 ... 10 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,5 мм2 ... 4 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 20 ... 12 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 0,5 мм2 ... 6 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 0,5 мм2 ... 6 мм2 |
|---|
| 2 провода одинакового сечения, жесткие | 0,5 мм2 ... 2,5 мм2 |
|---|
| 2 гибких провода одинакового сечения | 0,5 мм2 ... 2,5 мм2 |
|---|
| 2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки | 0,5 мм2 ... 2,5 мм2 |
|---|
| 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой | 0,5 мм2 ... 2,5 мм2 |
|---|
| Номинальное сечение | 4 мм2 |
|---|
| Номинальный ток | 41 А |
|---|
| Максимальный ток нагрузки | 41 А (при поперечном сечении провода 6 мм2) |
|---|
| Номинальное напряжение | 300 В |
|---|
Габаритный чертеж
| Ширина | 7 мм |
|---|
| Высота | 23,7 мм |
|---|
| Глубина | 23,6 мм |
|---|
| Длина | 23,7 мм |
|---|
| Цвет | красный (RAL 3001) |
|---|
| Класс воспламеняемости согласно UL 94. | V2 |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 125 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 2 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 2 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 2 |
|---|
| Требование испытания на повышение температуры | Повышение температуры <= 45 К |
|---|
| Результат | Тест пройден |
|---|
| Результат | Тест пройден |
|---|
| Тип крепления | Нейтральная шина |
|---|
| Номер позиции | 3062922 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Ключ продаж | лучший друг |
|---|
| Ключ продукта | BE7331 |
|---|
| GTIN | 4046356558334 |
|---|
| Вес за штуку (включая упаковку) | 5,49 г |
|---|
| Вес за штуку (без упаковки) | 5469 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | В |
|---|
| ЭКЛАСС-13.0 | 27250116 |
|---|
| ЭКЛАСС-15.0 | 27250116 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
