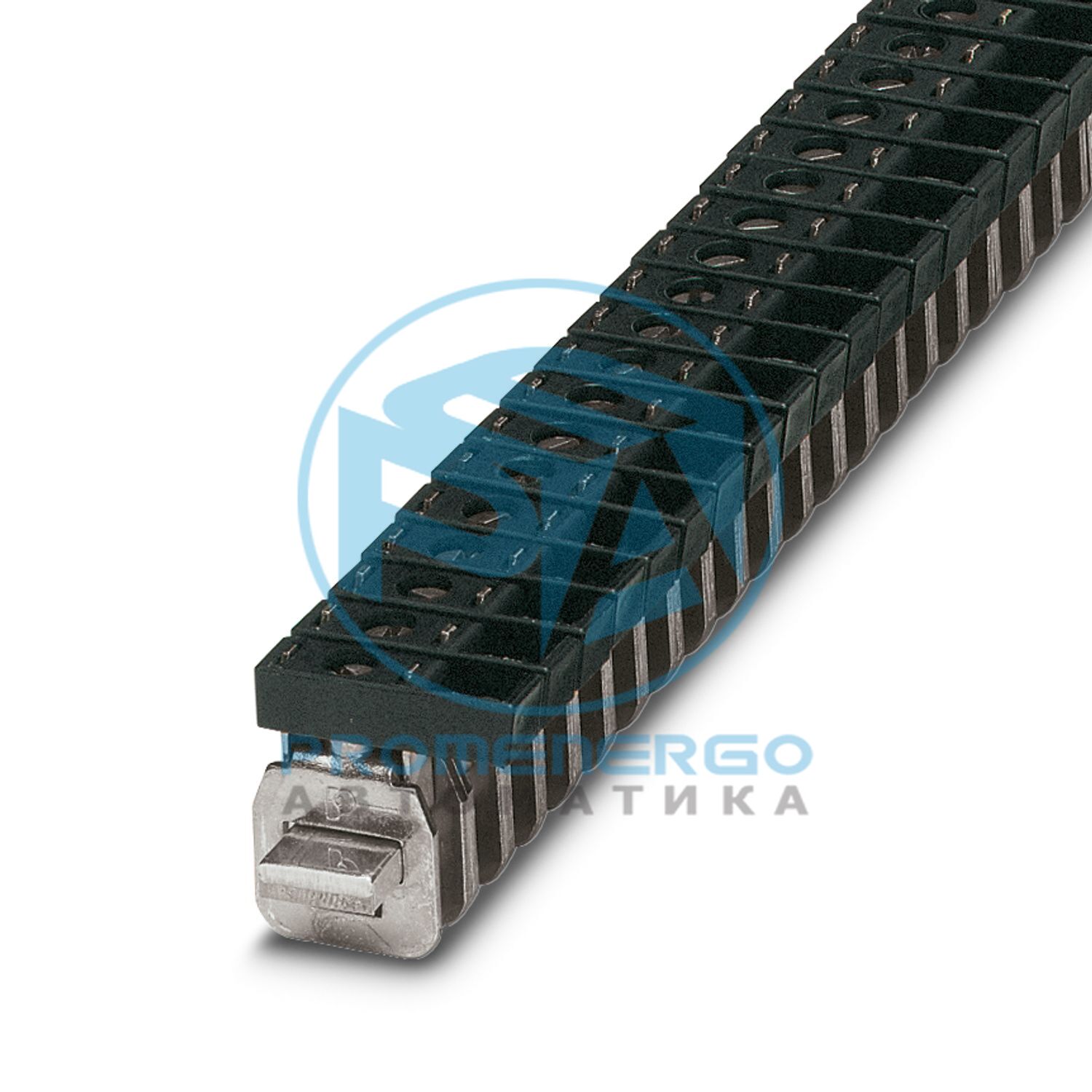

AKG 4 BK - Клеммная колодка подключения
Клеммный блок подключения, ном. напряжение: 300 В, номинальный ток: 41 А, способ подключения: Винтовое соединение, Номинальное сечение: 4 мм 2 , сечение: 0,5 мм 2 - 6 мм 2 , монтаж: Нейтральная шина, цвет: черный
Технические характеристики
| Тип продукта | Монтажная клеммная колодка |
|---|
| Количество соединений | 1 |
|---|
| Количество строк | 1 |
|---|
| Максимальный ток нагрузки | 41 А |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 1,02 Вт |
|---|
| Номинальный ток I Н | 32 А |
|---|
| Допустимая токовая нагрузка нейтральной шины | 140 А |
|---|
| Номинальное сечение | 4 мм2 |
|---|
| Максимальный ток нагрузки | 41 А |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Винтовая резьба | М4 |
|---|
| Момент затяжки | 1,5...1,8 Нм |
|---|
| Длина зачистки | 16 мм |
|---|
| Сечение проводника жесткое | 0,5 мм2 ... 6 мм2 |
|---|
| Сечение AWG | 20 ... 10 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,5 мм2 ... 4 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 20 ... 12 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 0,5 мм2 ... 6 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 0,5 мм2 ... 6 мм2 |
|---|
| 2 провода одинакового сечения, жесткие | 0,5 мм2 ... 2,5 мм2 |
|---|
| 2 гибких провода одинакового сечения | 0,5 мм2 ... 2,5 мм2 |
|---|
| 2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки | 0,5 мм2 ... 2,5 мм2 |
|---|
| 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой | 0,5 мм2 ... 2,5 мм2 |
|---|
| Номинальное сечение | 4 мм2 |
|---|
| Номинальный ток | 41 А |
|---|
| Максимальный ток нагрузки | 41 А (при поперечном сечении провода 6 мм2) |
|---|
| Номинальное напряжение | 300 В |
|---|
Габаритный чертеж
| Ширина | 7 мм |
|---|
| Высота | 23,4 мм |
|---|
| Глубина | 24 мм |
|---|
| Длина | 23,4 мм |
|---|
| Цвет | черный (RAL 9005) |
|---|
| Класс воспламеняемости согласно UL 94. | V2 |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 130 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) | 28 МДж/кг |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Требование испытания на повышение температуры | Повышение температуры <= 45 К |
|---|
| Результат | Тест пройден |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Тип крепления | Нейтральная шина |
|---|
| Номер позиции | 0421032 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Ключ продаж | лучший друг |
|---|
| Ключ продукта | BE7331 |
|---|
| GTIN | 4017918001933 |
|---|
| Вес за штуку (включая упаковку) | 5,5 г |
|---|
| Вес за штуку (без упаковки) | 5426 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | В |
|---|
| ЭКЛАСС-13.0 | 27250116 |
|---|
| ЭКЛАСС-15.0 | 27250116 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
