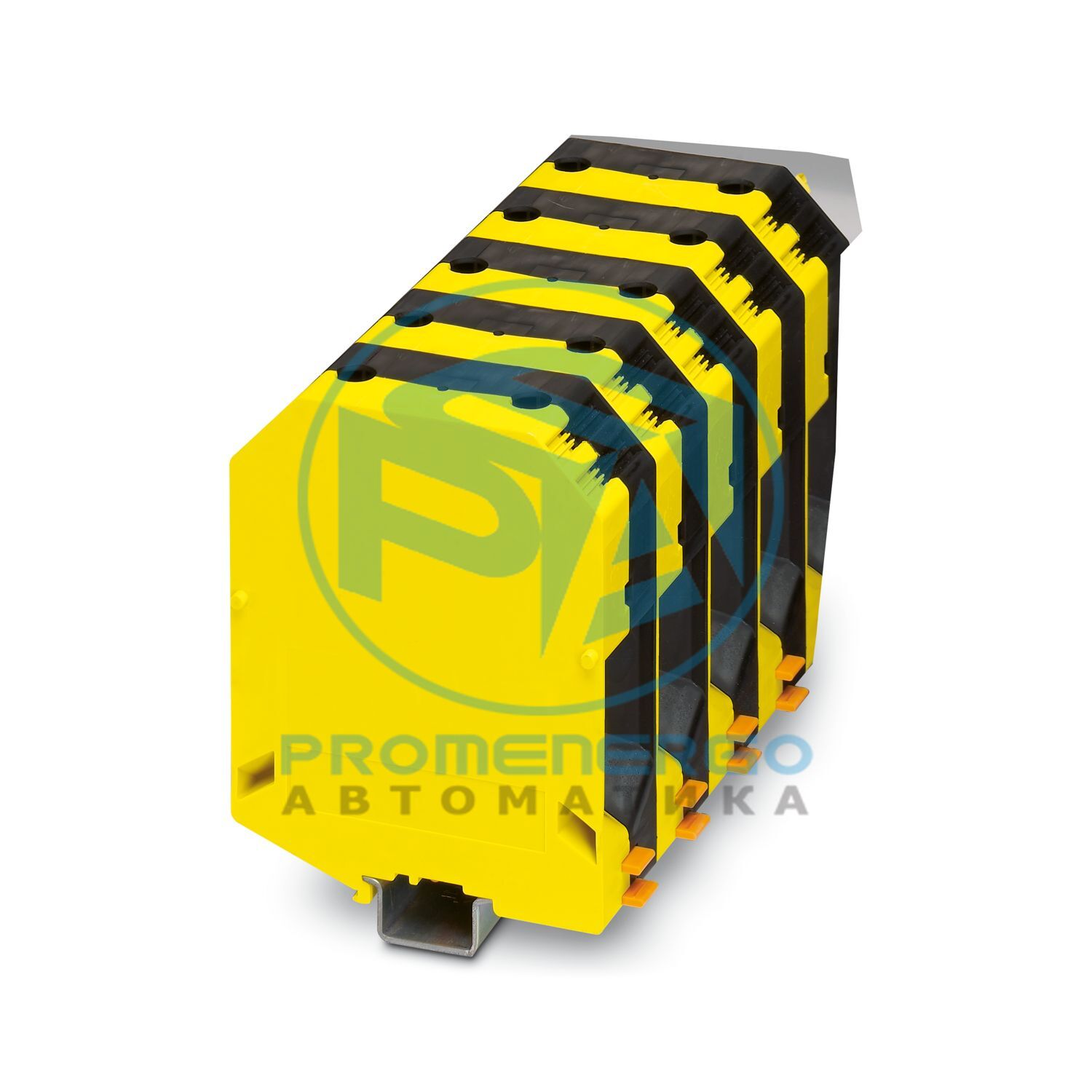

UKH 240-FE - Сильноточная клемма

Сильноточная клеммная колодка, ном. напряжение: 1000 В, номинальный ток: 415 А, количество подключений: 2, метод подключения: Винтовое соединение, Номинальное сечение: 240 мм 2 , сечение: 70 мм 2 - 240 мм 2 , тип монтажа: NS 35/15, NS 32, цвет: черный/желтый

Технические характеристики

ПримечаниеДля надежного контакта многожильных проводов рекомендуется раскручивать многожильные провода.
Тип продуктаСильноточный клеммный блок
Количество соединений2
Количество строк1
Потенциалы1
Категория перенапряженияIII
Степень загрязнения3
Номинальное импульсное напряжение8 кВ
Максимальная рассеиваемая мощность для номинального состояния13,78 Вт
Количество соединений на уровень2
Номинальное сечение240 мм2
Способ подключенияВинтовое соединение
Винтовая резьбаМ10
ПримечаниеВинты с шестигранной головкой
Момент затяжки25...30 Нм
Длина зачистки40 мм
Внутренний цилиндрический калибрБ15
Подключение в соотв. со стандартомМЭК 60947-7-1
Сечение проводника жесткое70 мм2 ... 240 мм2
Сечение AWG3/0...250 тыс.смил (преобразовано согласно IEC)
Сечение провода гибкое70 мм2 ... 240 мм2
Сечение провода, гибкий [AWG]3/0...350 тыс.смил (пересчитывается по IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)70 мм2 ... 185 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)70 мм2 ... 185 мм2
Поперечное сечение с вставной перемычкой, жесткое240 мм2
Поперечное сечение с вставной перемычкой, гибкая185 мм2
2 провода одинакового сечения, жесткие35 мм2 ... 95 мм2
2 гибких провода одинакового сечения50 мм2 ... 95 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки35 мм2 ... 50 мм2
Номинальное сечение240 мм2
Номинальный ток415 А
Максимальный ток нагрузки415 А (при поперечном сечении провода 240 мм2)
Номинальное напряжение1000 В
ПримечаниеНетte: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area.
Идентификация? II 2 GD Ex eb IIC Gb
Диапазон рабочих температур-60 °С ... 110 °С
Сертифицированные аксессуары1201947 ВДЭ-ИСС 8
Список мостовВставной мост / EB 2-36/УХ / 0201401
Данные моста270 А (240 мм2)
Взрывоопасное повышение температуры40 К (389 А/240 мм2)
при мостовидном протезировании со вставным мостиком690 В
Номинальное напряжение изоляции1000 В
выход(Постоянный)
Номинальное напряжение1100 В
Номинальный ток350 А
Максимальный ток нагрузки350 А
Контактное сопротивление0,03 мОм
Длина зачистки40 мм
Диапазон крутящего момента25 Нм ... 30 Нм
Номинальное сечение240 мм2
Номинальное сечение AWG500 кмкмил
Емкость подключения жесткая70 мм2 ... 240 мм2
Емкость подключения AWG2/0...500 кмиль
Гибкая емкость подключения70 мм2 ... 240 мм2
Емкость подключения AWG2/0...500 кмиль
2 проводника одинакового сечения, одножильные35 мм2 ... 95 мм2
2 проводника одинакового сечения AWG, жесткий2 ... 3/0
2 многожильных провода одинакового сечения50 мм2 ... 95 мм2
2 провода одинакового сечения AWG, гибкие1/0 ... 3/0

Габаритный чертеж

Ширина36 мм
Высота100 мм
Глубина на NS 32129 мм
Глубина по NS 35/15131,5 мм
Цветразноцветный (RAL-)
Класс воспламеняемости согласно UL 94.В0
Группа изоляционных материаловя
Изоляционный материалПенсильвания
Применение статического изоляционного материала на холоде-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)прошедший
РезультатТест пройден
Кратковременно выдерживаемый ток 240 мм228,8 кА
РезультатТест пройден
Уставка испытательного напряжения2,2 кВ
РезультатТест пройден
Открытая боковая панельНет
РезультатТест пройден
DIN-рейка/фиксирующая опораН.С. 32/Н. 35
РезультатТест пройден
Скорость вращения10 (+/- 2) об/мин
Революции135
Сечение/вес проводника70 мм2/10,4 кг
РезультатТест пройден
Время воздействия30 с
РезультатТест пройден
СпецификацияDIN EN 50155 (VDE 0115-200):2022-06
СпектрКатегория испытаний на длительный срок службы 2, на тележке
Частотаот f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС6,12 (м/с2)2/Гц
Ускорение3,12 г
Продолжительность теста на ось5 часов
Направления испытанийОсь X, Y и Z
РезультатТест пройден
СпецификацияDIN EN 50155 (VDE 0115-200):2022-06
Форма импульсаПолусинусоидальный
Ускорение5г
Продолжительность шока30 мс
Количество ударов в каждом направлении3
Направления испытанийОсь X, Y и Z (поз. и отр.)
РезультатТест пройден
Температура окружающей среды (рабочая)-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)-5 °С ... 70 °С
Температура окружающей среды (срабатывание)-5 °С ... 70 °С
Допустимая влажность (эксплуатация)20 % ... 90 %
Допустимая влажность (хранение/транспортировка)30 % ... 70 %
Подключение в соотв. со стандартомМЭК 60947-7-1
Тип крепленияНС 35/15
Номер позиции3247056
Упаковочная единица3 шт.
Минимальный объем заказа3 шт.
Ключ продажбакалавр
Ключ продуктаBE1311
GTIN4046356707220
Вес за штуку (включая упаковку)502,27 г
Вес за штуку (без упаковки)485,75 г
Номер таможенного тарифа85369010
Страна происхожденияВ
ЭКЛАСС-13.027250101
ЭКЛАСС-15.027250101
ЭТИМ 10.0EC000897
СПСК 21.039121400
Многопроводное соединение600 В
Многопроводное соединение600 В
Сертификат проверки типа1100 В
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
