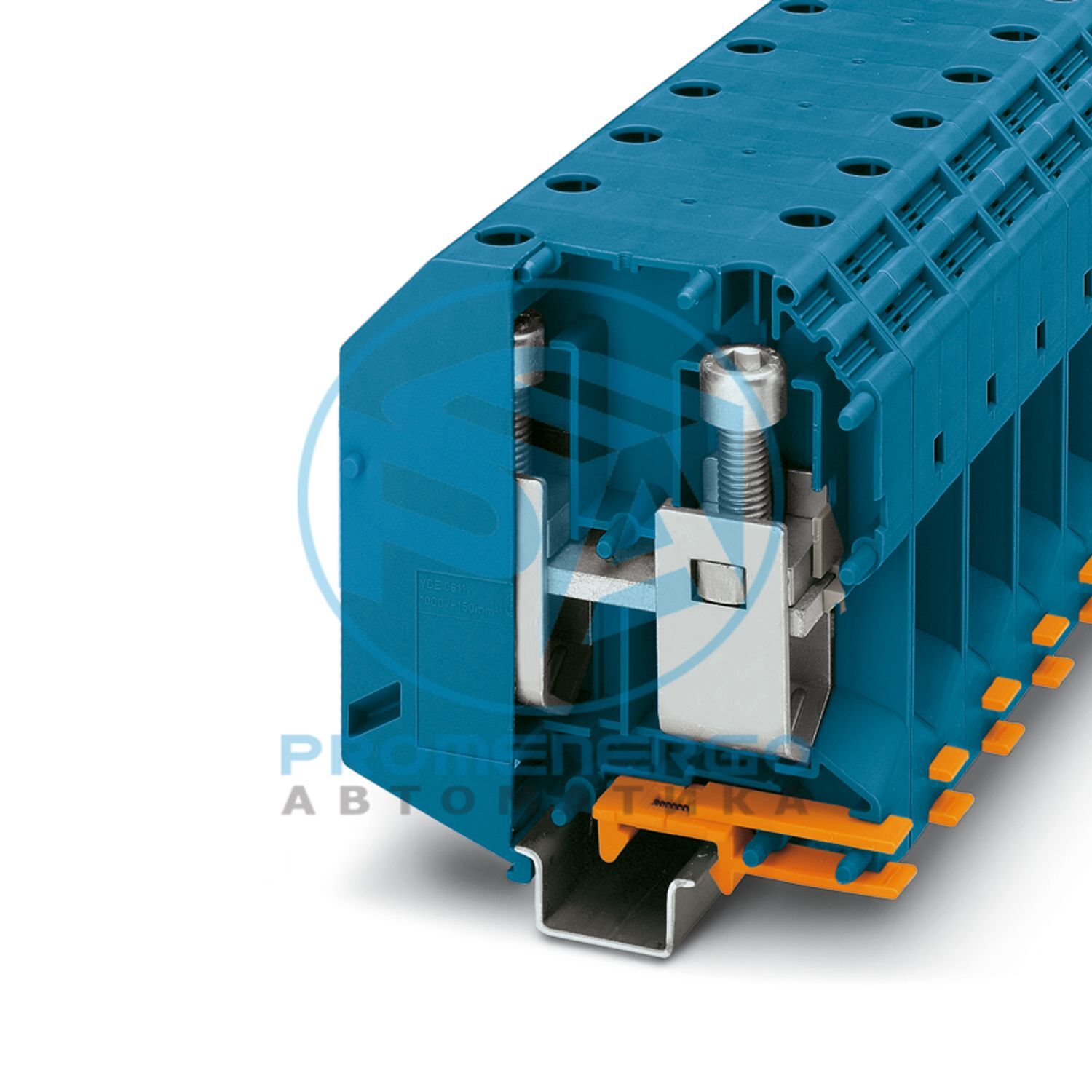

УХ 150 БУ - Сильноточная клемма

Сильноточная клеммная колодка, ном. напряжение: 1000 В, номинальный ток: 309 А, количество подключений: 2, количество позиций: 1, способ подключения: Винтовое соединение, сечение: 35 мм 2 - 150 мм 2 , тип монтажа: NS 35/15, NS 32, цвет: синий

Технические характеристики

ПримечаниеДля надежного контакта многожильных проводов рекомендуется раскручивать многожильные провода.
Тип продуктаСильноточный клеммный блок
Количество позиций1
Количество соединений2
Количество строк1
Потенциалы1
Категория перенапряженияIII
Степень загрязнения3
Номинальное импульсное напряжение8 кВ
Максимальная рассеиваемая мощность для номинального состояния9,55 Вт
Количество соединений на уровень2
Номинальное сечение150 мм2
Способ подключенияВинтовое соединение
Винтовая резьбаМ10
ПримечаниеВинты с шестигранной головкой
Момент затяжки25...30 Нм
Длина зачистки40 мм
Подключение в соотв. со стандартомМЭК 60947-7-1
Сечение проводника жесткое35 мм2 ... 150 мм2
Сечение AWG1/0...250 тыс.смил (пересчитывается по IEC)
Сечение провода гибкое50 мм2 ... 150 мм2
Сечение провода, гибкий [AWG]1/0...250 тыс.смил (пересчитывается по IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)50 мм2 ... 150 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)50 мм2 ... 150 мм2
Поперечное сечение с вставной перемычкой, жесткое150 мм2
Поперечное сечение с вставной перемычкой, гибкая120 мм2
2 провода одинакового сечения, жесткие25 мм2 ... 50 мм2
2 гибких провода одинакового сечения35 мм2 ... 50 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки25 мм2 ... 50 мм2
Номинальный ток309 А
Максимальный ток нагрузки309 А (при поперечном сечении провода 150 мм2)
Номинальное напряжение1000 В
ПримечаниеНетte: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area.
Идентификация? II 2 GD Ex eb IIC Gb
Диапазон рабочих температур-60 °С ... 110 °С
Сертифицированные аксессуары1201947 ВДЭ-ИСС 8
Список мостовВставной мост / EB 2-31/УХ / 0201388
Данные моста195,5 А (150 мм2)
Взрывоопасное повышение температуры40 К (281,5 А/150 мм2)
при мостовидном протезировании со вставным мостиком880 В
Номинальное напряжение изоляции1000 В
выход(Постоянный)
Номинальное напряжение1100 В
Номинальный ток256 А
Максимальный ток нагрузки256 А
Контактное сопротивление0,06 мОм
Диапазон крутящего момента25 Нм ... 30 Нм
Номинальное сечение150 мм2
Номинальное сечение AWG300 кмкмил
Емкость подключения жесткая35 мм2 ... 150 мм2
Емкость подключения AWG2...300 кмиль
Гибкая емкость подключения50 мм2 ... 150 мм2
Емкость подключения AWG1/0...300 кмиль
2 проводника одинакового сечения, одножильные25 мм2 ... 50 мм2
2 проводника одинакового сечения AWG, жесткий4 ... 1/0
2 многожильных провода одинакового сечения35 мм2 ... 50 мм2
2 провода одинакового сечения AWG, гибкие2 ... 1/0

Габаритный чертеж

Ширина31 мм
Высота100 мм
Глубина107,3 мм
Глубина на NS 32116 мм
Глубина по NS 35/15118,5 мм
Цветсиний (RAL 5015)
Класс воспламеняемости согласно UL 94.В0
Группа изоляционных материаловя
Изоляционный материалПенсильвания
Применение статического изоляционного материала на холоде-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)прошедший
РезультатТест пройден
Требование испытания на повышение температурыПовышение температуры <= 45 К
РезультатТест пройден
Кратковременно выдерживаемый ток 150 мм218 кА
РезультатТест пройден
Уставка испытательного напряжения2,2 кВ
РезультатТест пройден
Открытая боковая панельНет
РезультатТест пройден
DIN-рейка/фиксирующая опораН.С. 32/Н. 35
РезультатТест пройден
Скорость вращения10 (+/- 2) об/мин
Революции135
Сечение/вес проводника35 мм2 / 6,8 кг
РезультатТест пройден
Время воздействия30 с
РезультатТест пройден
СпецификацияDIN EN 50155 (VDE 0115-200):2018-05
СпектрКатегория испытаний на длительный срок службы 2, на тележке
Частотаот f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС6,12 (м/с2)2/Гц
Ускорение3,12 г
Продолжительность теста на ось5 часов
Направления испытанийОсь X, Y и Z
РезультатТест пройден
СпецификацияDIN EN 50155 (VDE 0115-200):2018-05
Форма импульсаПолусинусоидальный
Ускорение30 г
Продолжительность шока18 мс
Количество ударов в каждом направлении3
Направления испытанийОсь X, Y и Z (поз. и отр.)
РезультатТест пройден
Температура окружающей среды (рабочая)-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)-5 °С ... 70 °С
Температура окружающей среды (срабатывание)-5 °С ... 70 °С
Допустимая влажность (эксплуатация)20 % ... 90 %
Допустимая влажность (хранение/транспортировка)30 % ... 70 %
Подключение в соотв. со стандартомМЭК 60947-7-1
Тип крепленияНС 35/15
Номер позиции3010123
Упаковочная единица3 шт.
Минимальный объем заказа3 шт.
Ключ продажбакалавр
Ключ продуктаBE1311
GTIN4017918091859
Вес за штуку (включая упаковку)380 г
Вес за штуку (без упаковки)346 333 г
Номер таможенного тарифа85369010
Страна происхожденияВ
ЭКЛАСС-13.027250101
ЭКЛАСС-15.027250101
ЭТИМ 10.0EC000897
СПСК 21.039121400
Многопроводное соединение600 В
Многопроводное соединение600 В
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
