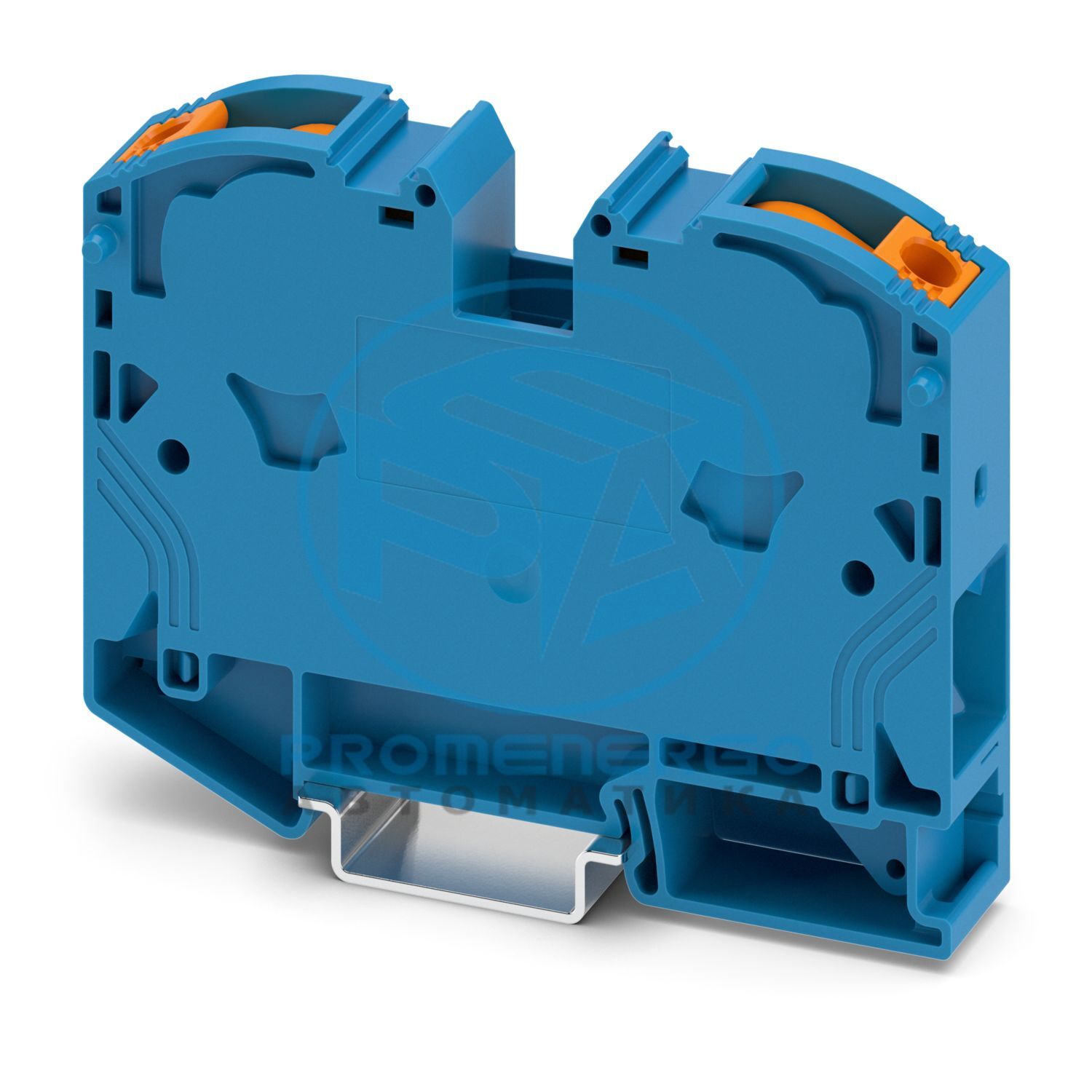

PTPOWER 35 BU - Сильноточная клемма
Сильноточная клеммная колодка, ном. напряжение: 1000 В, номинальный ток: 125 А, количество подключений: 2, способ подключения: подключение PowerTurn, номинальное сечение: 35 мм 2 , сечение: 2,5 мм 2 - 35 мм 2 , тип монтажа: NS 35/15, цвет: синий
Технические характеристики
| Тип продукта | Сильноточный клеммный блок |
|---|
| Количество соединений | 2 |
|---|
| Количество строк | 1 |
|---|
| Потенциалы | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 8 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 4,06 Вт |
|---|
| Количество соединений на уровень | 2 |
|---|
| Номинальное сечение | 35 мм2 |
|---|
| Номинальное сечение AWG | 2 |
|---|
| Способ подключения | Соединение PowerTurn |
|---|
| Длина зачистки | 25 мм |
|---|
| Сечение проводника жесткое | 2,5 мм2 ... 35 мм2 |
|---|
| Сечение AWG | 12 ... 2 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 2,5 мм2 ... 35 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 12 ... 2 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 2,5 мм2 ... 35 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 2,5 мм2 ... 35 мм2 |
|---|
| Номинальное сечение | 35 мм2 |
|---|
| Номинальный ток | 125 А |
|---|
| Максимальный ток нагрузки | 125 А (при поперечном сечении провода 35 мм2) |
|---|
| Номинальное напряжение | 1000 В |
|---|
| Сечение проводника жесткое | 2,5 мм2 ... 35 мм2 |
|---|
| Сечение проводника, жесткое [AWG] | 12 ... 2 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 2,5 мм2 ... 35 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 2,5 мм2 ... 35 мм2 |
|---|
| Идентификация | ? II 2 GD Ex eb IIC Gb |
|---|
| Диапазон рабочих температур | -60 °С ... 110 °С |
|---|
| Сертифицированные аксессуары | 1206612 СЗФ 3-1,0Х5,5 |
|---|
| Список мостов | Вставной мост / FBS 2-16 / 3005963 |
|---|
| Данные моста | 89 А (25 мм2) |
|---|
| Взрывоопасное повышение температуры | 40 К (120 А/35 мм2) |
|---|
| для соединения с мостом | 690 В |
|---|
| Номинальное напряжение изоляции | 660 В |
|---|
| выход | (Постоянный) |
|---|
| Номинальное напряжение | 690 В |
|---|
| Номинальный ток | 109 А |
|---|
| Максимальный ток нагрузки | 109 А |
|---|
| Контактное сопротивление | 0,16 мОм |
|---|
| Длина наконечника | 25 мм |
|---|
| Длина зачистки | 25 мм |
|---|
| Номинальное сечение | 35 мм2 |
|---|
| Номинальное сечение AWG | 2 |
|---|
| Емкость подключения жесткая | 2,5 мм2 ... 35 мм2 |
|---|
| Емкость подключения AWG | 12 ... 2 |
|---|
| Сечение гибкого провода, с наконечником без пластиковой втулки мин. | 6 мм2 |
|---|
| Сечение гибкого провода, с наконечником без пластиковой втулки макс. | 35 мм2 |
|---|
| Ширина | 16 мм |
|---|
| Высота | 91,6 мм |
|---|
| Глубина по НС 35/7,5 | 69,8 мм |
|---|
| Глубина по NS 35/15 | 77,3 мм |
|---|
| Цвет | синий (RAL 5015) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 130 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Открытая боковая панель | Нет |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Номер позиции | 3212065 |
|---|
| Упаковочная единица | 10 шт. |
|---|
| Минимальный объем заказа | 10 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE2211 |
|---|
| GTIN | 4046356726023 |
|---|
| Вес за штуку (включая упаковку) | 92 г |
|---|
| Вес за штуку (без упаковки) | 83,49 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | ТР |
|---|
| ЭКЛАСС-13.0 | 27250101 |
|---|
| ЭКЛАСС-15.0 | 27250101 |
|---|
| Только жесткие проводники | 690 В |
|---|
| многожильный с наконечником | 690 В |
|---|
| Только жесткие проводники | 690 В |
|---|
| многожильный с наконечником | 690 В |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 1211 кг CO2-экв. |
|---|
