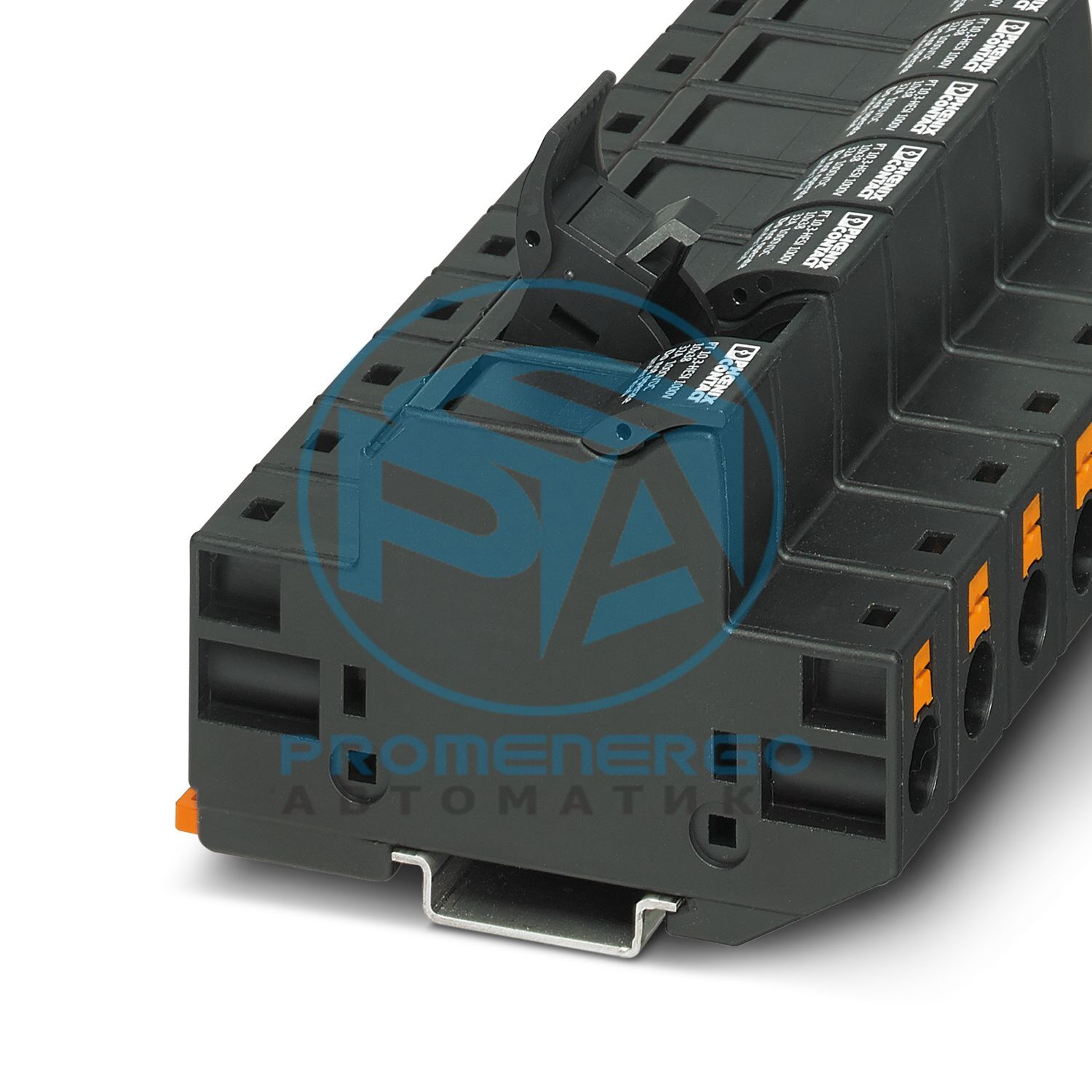

Держатель предохранителя, тип предохранителя: gPV 10,3 x 38 мм в соответствии с 60269-6, ном. напряжение: 1000 В пост. тока, номинальный ток: 20 А, метод подключения: Зажим Push-in, номинальное сечение: 10 мм 2 , сечение: 1,5 мм 2 - 10 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: черный
Технические характеристики
Информация о заказе:
Плавкая вставка не входит в стандартную комплектацию
Тип продукта
Клеммный блок с предохранителем
Количество соединений
2
Количество строк
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
4 Вт
Предохранитель
gPV 10,3 x 38 мм по 60269-6
Максимальная рассеиваемая мощность
3 Вт (вставка предохранителя)
Количество соединений на уровень
2
Номинальное сечение
10 мм2
Номинальное сечение AWG
6
Способ подключения
Соединение push-in
Длина зачистки
18 мм
Подключение в соотв. со стандартом
МЭК 60269-1/-2
Сечение проводника жесткое
1,5 мм2 ... 10 мм2
Сечение AWG
14 ... 8 (преобразовано согласно IEC)
Сечение провода гибкое
1,5 мм2 ... 16 мм2
Сечение провода, гибкий [AWG]
14 ... 6 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
1,5 мм2 ... 10 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
1,5 мм2 ... 10 мм2
Номинальное сечение
10 мм2
Номинальный ток
20 А (ток и напряжение определяются предохранителем)
Максимальный ток нагрузки
20 А (ток и напряжение определяются предохранителем)
Номинальное напряжение
1000 В постоянного тока (ток и напряжение определяются предохранителем)
Сечение проводника жесткое
1,5 мм2 ... 10 мм2
Сечение проводника, жесткое [AWG]
16 ... 6 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
4 мм2 ... 10 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
2,5 мм2 ... 10 мм2
Ширина
17,6 мм
Высота
87 мм
Глубина по НС 35/7,5
63 мм
Глубина по NS 35/15
70,5 мм
Цвет
черный (RAL 9005)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
IIIа
Изоляционный материал
Пенсильвания
Открытая боковая панель
Нет
Температура окружающей среды (рабочая)
-60 °C ... 85 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25°С...55°С (кратковременно, не более 24 ч, от -60°С до +70°С)
