UTTB 2,5-DIO/U-O - Клеммная колодка для компонентов
UTTB 2,5-DIO/U-O - Клеммная колодка для компонентов

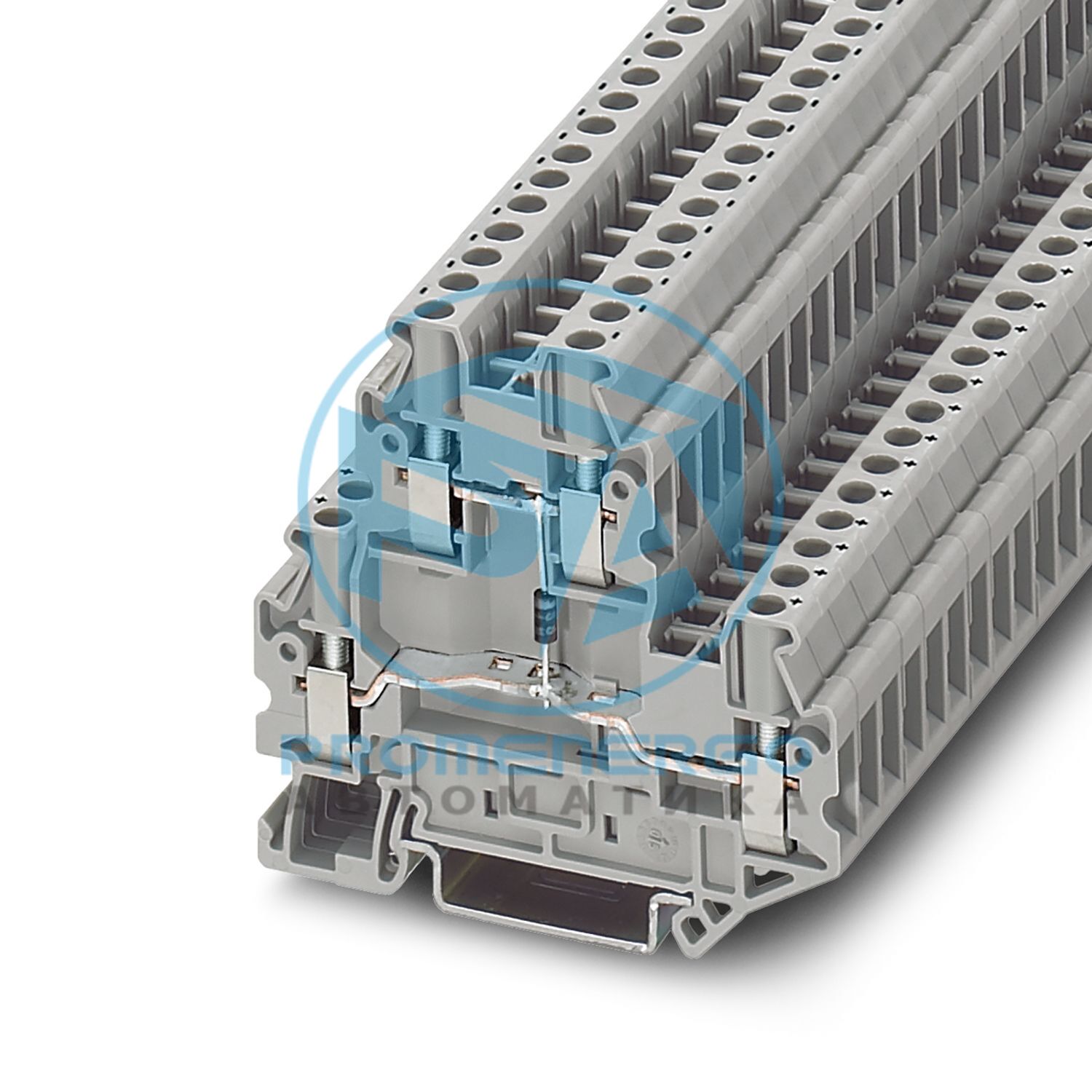

Компонентная клеммная колодка, Макс. ток определяется диодом. Установлено: Диод 1N 4007, обратное напряжение: 1300 В, максимальный длительный ток: 0,5 А., со встроенным диодом, номинальный ток: 0,5 А, способ подключения: Винтовое соединение, 1-й и 2-й уровень, Номинальное сечение: 2,5 мм 2 , сечение: 0,14 мм 2 - 4 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
Общий
Макс. ток определяется диодом. Установлено: Диод 1N 4007, обратное напряжение: 1300 В, максимальный длительный ток: 0,5 А.
Тип продукта
Клеммный блок компонентов
Количество соединений
4
Количество строк
2
Потенциалы
2
Категория перенапряжения
III
Степень загрязнения
3
Номинальное напряжение изоляции
500 В
Номинальное импульсное напряжение
6 кВ
Количество соединений на уровень
2
Номинальное сечение
2,5 мм2
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Момент затяжки
0,5...0,6 Нм
Длина зачистки
9 мм
Внутренний цилиндрический калибр
А3
Сечение проводника жесткое
0,14 мм2 ... 4 мм2
Сечение AWG
26 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]
26 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,14 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения
0,14 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,14 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Номинальное сечение
2,5 мм2
Номинальный ток
0,5 А
Максимальный ток нагрузки
0,5 А
Тип компонента
Диод 1N4007
Обратное напряжение
1300 В
Ширина
5,2 мм
Ширина торцевой крышки
2,2 мм
Высота
69,9 мм
Глубина
64,4 мм
Глубина по НС 35/7,5
65 мм
Глубина по NS 35/15
72,5 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
7,3 кВ
Результат
Тест пройден
Уставка испытательного напряжения
1,89 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Тип крепления
НС 35/7,5
Номер позиции
3046663
Упаковочная единица
50 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
бакалавр
Ключ продукта
BE1172
GTIN
4017918997199
Вес за штуку (включая упаковку)
16,4 г
Вес за штуку (без упаковки)
16 275 г
Номер таможенного тарифа
85369010
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27250114
ЭКЛАСС-15.0
27250114
ЭТИМ 10.0
EC000898
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
