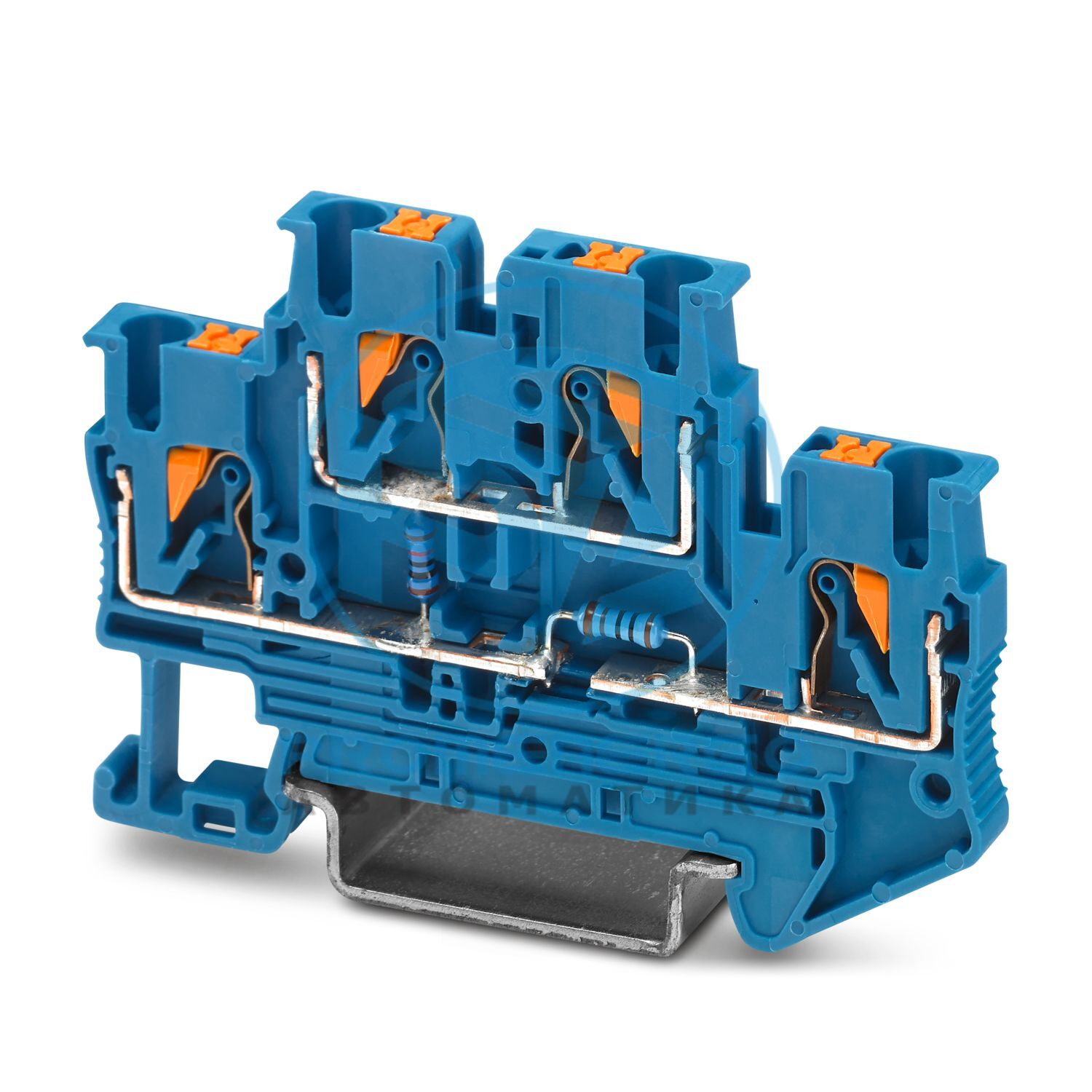

Клемма для компонентов, метод подключения: зажим Push-in, 1-й и 2-й уровень, номинальное сечение: 2,5 мм 2 , сечение: 0,14 мм 2 - 4 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Технические характеристики
Тип продукта
Клеммный блок компонентов
Количество позиций
2
Количество соединений
4
Количество строк
2
Категория перенапряжения
III
Степень загрязнения
3
Номинальное напряжение изоляции
500 В
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность
0,4 Вт (на компонент)
Количество соединений на уровень
2
Номинальное сечение
2,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Внутренний цилиндрический калибр
А3
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,14 мм2 ... 4 мм2
Сечение AWG
26 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение провода, гибкий [AWG]
26 ... 14 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2
Номинальное сечение
2,5 мм2
Тип компонента
Резистор МББ/СМА 0207
Значение сопротивления
10 кОм
Толерантность
1 %
Электрическая прочность
350 В
Максимальная рассеиваемая мощность
0,4 Вт
Тип компонента
Резистор МББ/СМА 0207
Значение сопротивления
1 кОм
Толерантность
1 %
Электрическая прочность
350 В
Максимальная рассеиваемая мощность
0,4 Вт
Сечение проводника жесткое
0,34 мм2 ... 4 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,34 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,34 мм2 ... 2,5 мм2
Ширина
5,2 мм
Ширина торцевой крышки
2,2 мм
Высота
68 мм
Глубина
45,8 мм
Глубина по НС 35/7,5
47,5 мм
Глубина по NS 35/15
55 мм
Цвет
синий (RAL 5015)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
7,3 кВ
Результат
Тест пройден
Уставка испытательного напряжения
1,89 кВ
Результат
Тест пройден
Открытая боковая панель
Да
DIN-рейка/фиксирующая опора
Н.С. 35
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
