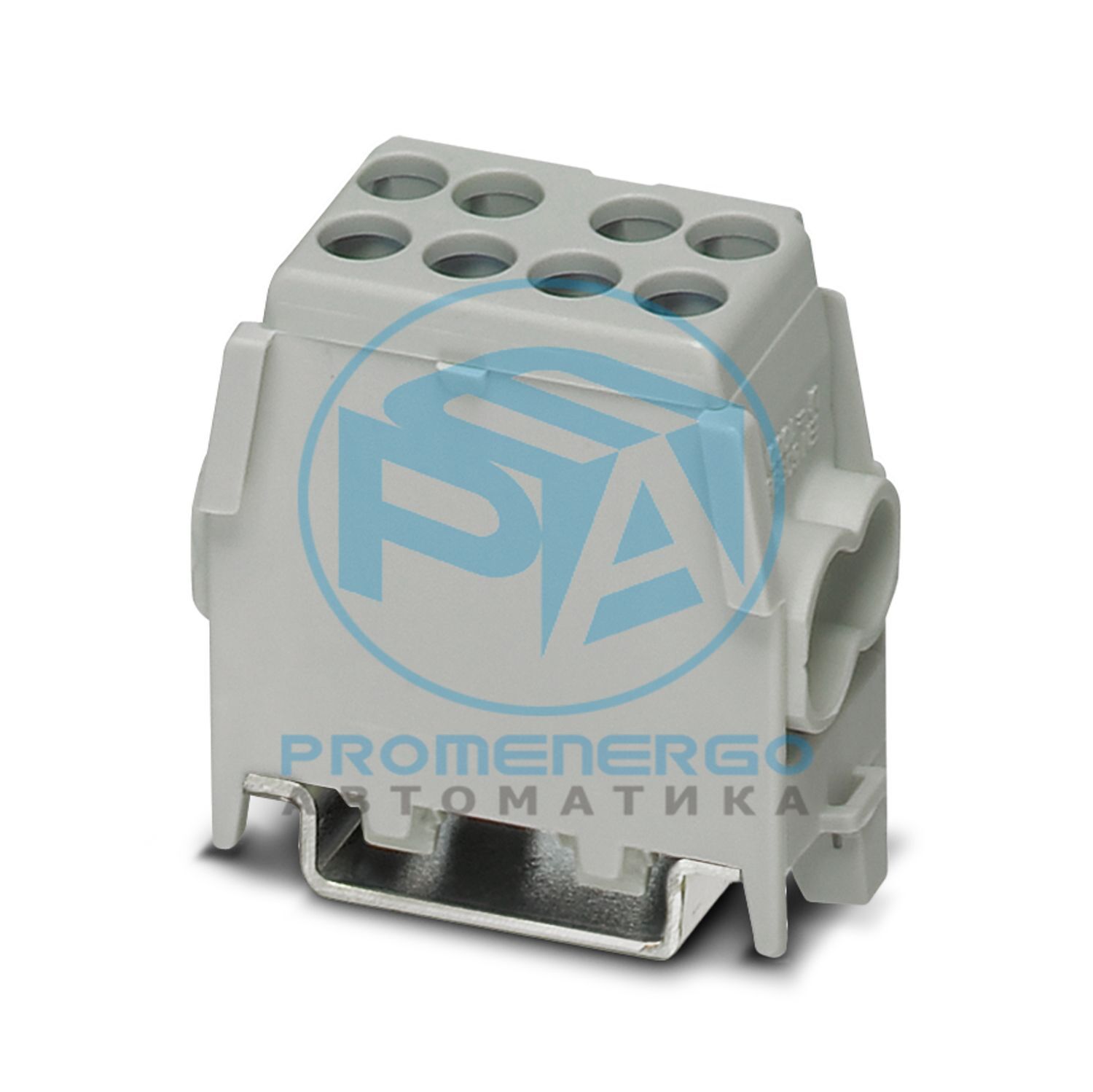

UDB 2X25/16 GY - Ответвительный терминал магистральных линий
Отделение магистральных линий, ном. напряжение: 400 В, номинальный ток: 101 А, количество подключений: 4, количество позиций: 1, метод подключения: Винтовое соединение, Номинальное сечение: 25 мм 2 , 1 уровень, сечение: 1,5 мм 2 - 25 мм 2 , Винтовое соединение, 2-й уровень, сечение: 1,5 мм 2 - 16 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
| Общий | Возможность выравнивания до 3 клеммных колодок |
|---|
| Примечание | Макс. ток нагрузки не должен превышать суммарный ток всех подключенных проводников. |
|---|
| Тип продукта | Проходной клеммный блок |
|---|
| Семейство продуктов | УДБ |
|---|
| Количество позиций | 1 |
|---|
| Количество соединений | 4 |
|---|
| Количество строк | 1 |
|---|
| Потенциалы | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 8 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 3,26 Вт |
|---|
| Количество соединений на уровень | 4 |
|---|
| Номинальное сечение | 25 мм2 |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Винтовая резьба | М5/М6 |
|---|
| Момент затяжки | 2,2...2,5 Нм |
|---|
| Длина зачистки | 16 мм |
|---|
| Подключение в соотв. со стандартом | МЭК 60998-1 |
|---|
| Сечение проводника жесткое | 1,5 мм2 ... 25 мм2 |
|---|
| Сечение AWG | 14 ... 4 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 1,5 мм2 ... 16 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 14 ... 6 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 1,5 мм2 ... 16 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 1,5 мм2 ... 10 мм2 |
|---|
| Гибкое сечение провода (2 провода одинакового сечения, с наконечником TWIN и пластиковой втулкой) | 1,5 мм2 ... 10 мм2 |
|---|
| Номинальное сечение | 25 мм2 |
|---|
| Номинальный ток | 101 А |
|---|
| Максимальный ток нагрузки | 101 А |
|---|
| Номинальное напряжение | 400 В (макс. 1000 В) |
|---|
| Примечание | Используйте наконечники для многожильных проводов. |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Момент затяжки | 1,7...2 Нм |
|---|
| Длина зачистки | 16 мм |
|---|
| Подключение в соотв. со стандартом | МЭК 60998-1 |
|---|
| Сечение проводника жесткое | 1,5 мм2 ... 16 мм2 |
|---|
| Сечение провода гибкое | 1,5 мм2 ... 16 мм2 |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 1,5 мм2 ... 10 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 1,5 мм2 ... 6 мм2 |
|---|
| Ширина | 23 мм |
|---|
| Высота | 46 мм |
|---|
| Глубина по НС 35/7,5 | 42 мм |
|---|
| Глубина по NS 35/15 | 49,5 мм |
|---|
| Цвет | серый (RAL 7042) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Результат | Тест пройден |
|---|
| Требование испытания на повышение температуры | Повышение температуры <= 45 К |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 25 мм2 | 3 кА |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 1,89 кВ |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Нет |
|---|
| Результат | Тест пройден |
|---|
| DIN-рейка/фиксирующая опора | Н.С. 32/Н. 35 |
|---|
| Результат | Тест пройден |
|---|
| Скорость вращения | 10 (+/- 2) об/мин |
|---|
| Революции | 135 |
|---|
| Сечение/вес проводника | 1,5 мм2 / 0,4 кг |
|---|
| Результат | Тест пройден |
|---|
| Время воздействия | 30 с |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2018-05 |
|---|
| Спектр | Категория испытаний на длительный срок службы 2, на тележке |
|---|
| Частота | от f 1 = 5 Гц до f 2 = 250 Гц |
|---|
| уровень РАС | 6,12 (м/с2)2/Гц |
|---|
| Ускорение | 3,12 г |
|---|
| Продолжительность теста на ось | 5 часов |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Результат | Тест пройден |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 5г |
|---|
| Продолжительность шока | 30 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 60998-1 |
|---|
| Номер позиции | 3071355 |
|---|
| Упаковочная единица | 5 шт. |
|---|
| Минимальный объем заказа | 5 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE1213 |
|---|
| GTIN | 4046356736008 |
|---|
| Вес за штуку (включая упаковку) | 50,9 г |
|---|
| Вес за штуку (без упаковки) | 50 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | DE |
|---|
| ЭКЛАСС-13.0 | 27250119 |
|---|
| ЭКЛАСС-15.0 | 27250119 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 0,24 кг CO2-экв. |
|---|
