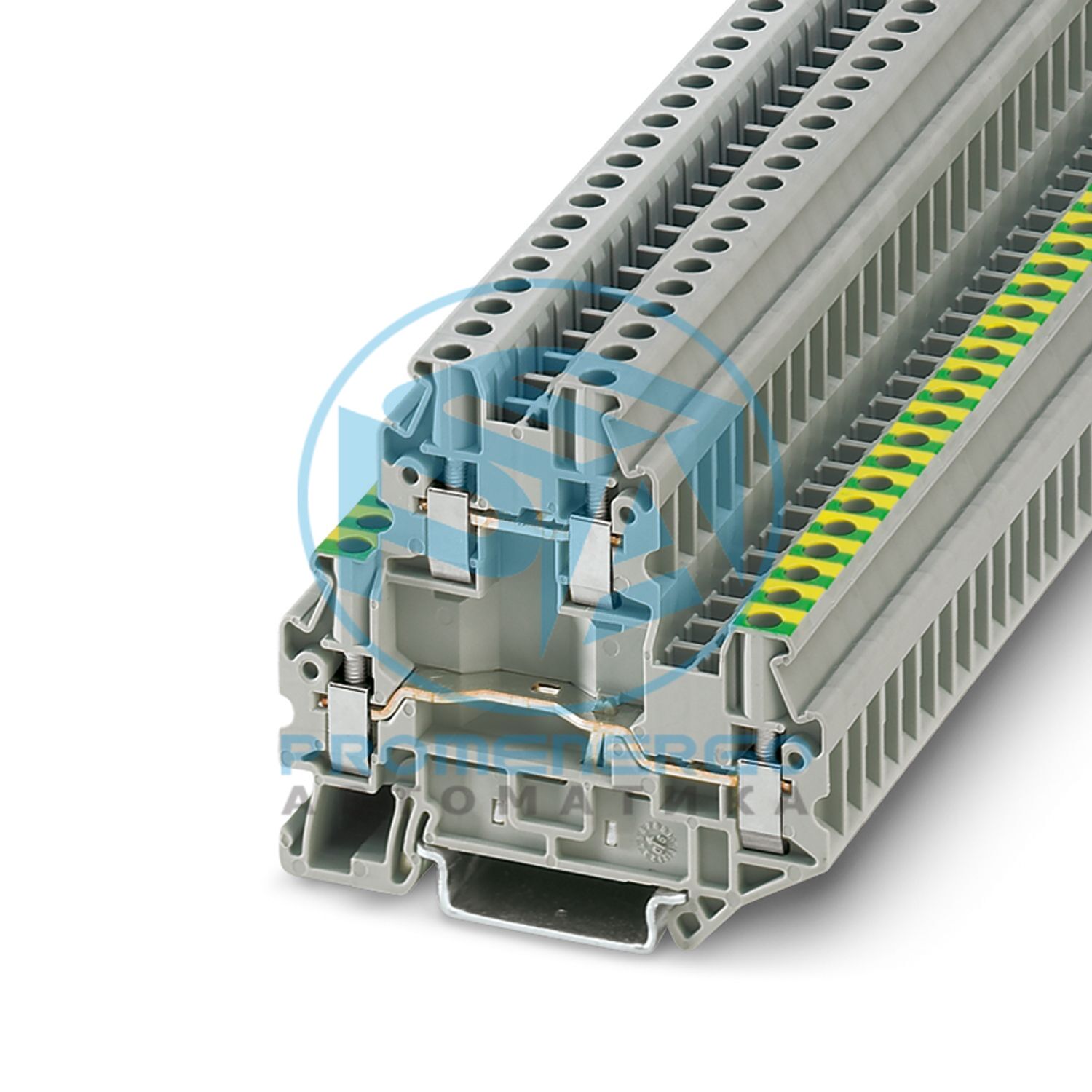

Клеммник многоуровневый, ном. напряжение: 800 В, номинальный ток: 30 А, способ подключения: Винтовое соединение, Номинальное сечение: 4 мм 2 , сечение: 0,14 мм 2 - 6 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
Тип продукта
Клеммный блок заземления
Семейство продуктов
ЮТ
Количество соединений
4
Количество строк
2
Максимальная рассеиваемая мощность для номинального состояния
1,02 Вт
Заземляющая ножка
Да
Количество соединений на уровень
2
Номинальное сечение
4 мм2
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Примечание
Пожалуйста, соблюдайте допустимую нагрузку на DIN-рейку.
Момент затяжки
0,6...0,8 Нм
Длина зачистки
9 мм
Внутренний цилиндрический калибр
А4
Подключение в соотв. со стандартом
МЭК 60947-7-1/МЭК 60947-7-2
Сечение проводника жесткое
0,14 мм2 ... 6 мм2
Сечение AWG
26 ... 10 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 6 мм2
Сечение провода, гибкий [AWG]
26 ... 10 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 4 мм2
Номинальное сечение
4 мм2
Номинальный ток
30 А
Максимальный ток нагрузки
36 А (при поперечном сечении провода 6 мм2)
Номинальное напряжение
800 В
Ширина
6,2 мм
Ширина торцевой крышки
2,2 мм
Высота
69,9 мм
Глубина по НС 35/7,5
65 мм
Глубина по NS 35/15
72,5 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
27,5 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
9,8 кВ
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 4 мм2
0,48 кА
Кратковременно выдерживаемый ток 6 мм2
0,72 кА
Результат
Тест пройден
Уставка испытательного напряжения
2 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
DIN-рейка/фиксирующая опора
Н.С. 35
Результат
Тест пройден
Скорость вращения
10 об/мин
Революции
135
Сечение/вес проводника
0,2 мм2 / 0,2 кг
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 60947-7-1/МЭК 60947-7-2
Тип крепления
НС 35/7,5
Номер позиции
3044746
Упаковочная единица
50 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
бакалавр
Ключ продукта
BE1114
GTIN
4017918997076
Вес за штуку (включая упаковку)
23,5 г
Вес за штуку (без упаковки)
22 359 г
Номер таможенного тарифа
85369010
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27250104
ЭКЛАСС-15.0
27250104
ЭТИМ 10.0
EC000901
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
