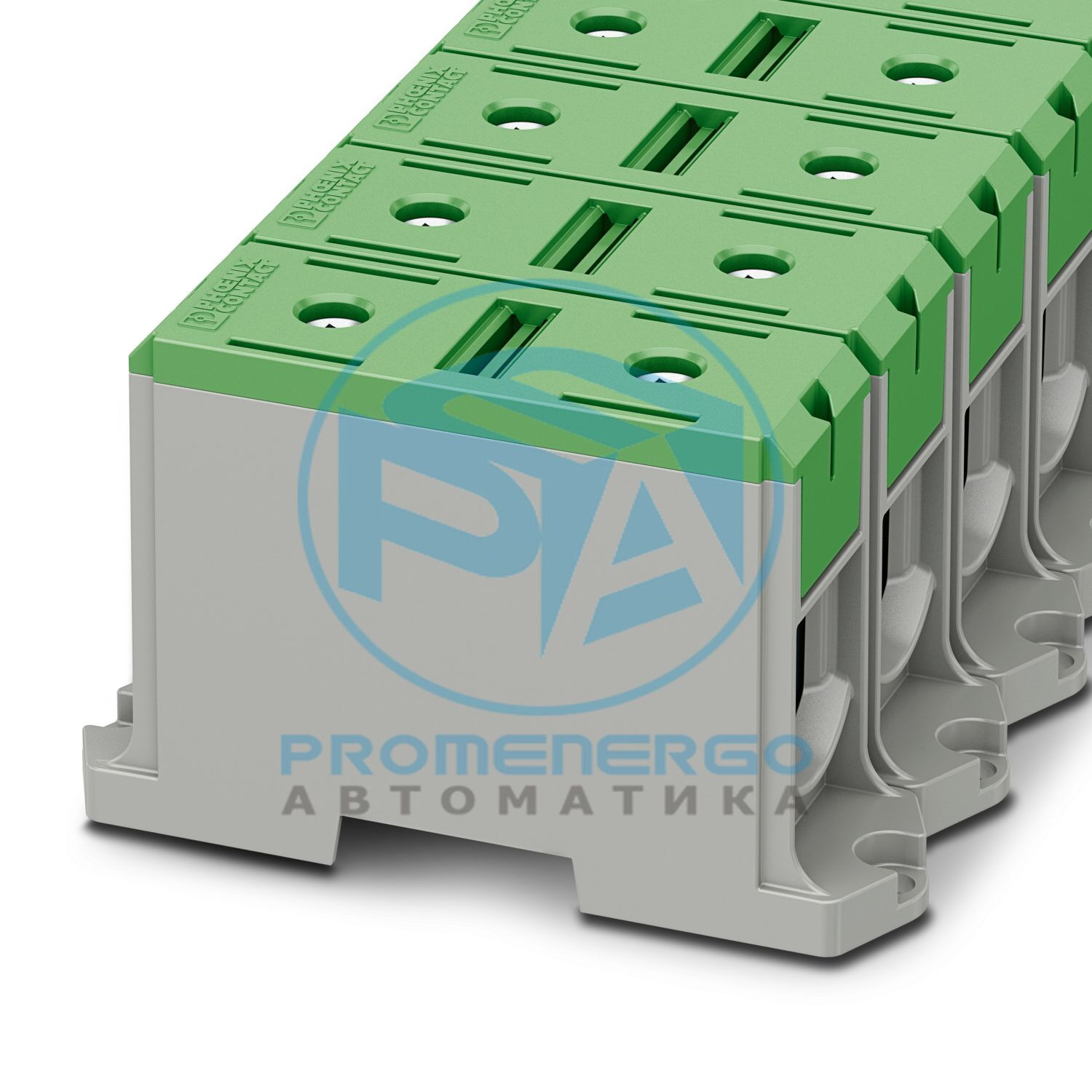

UBAL 240 GN - Сильноточная клемма
Сильноточная клеммная колодка, ном. напряжение: 1000 В, номинальный ток: 380 А, количество подключений: 2, количество позиций: 1, метод подключения: Винтовое соединение, Номинальное сечение: 240 мм 2 , сечение: 35 мм 2 - 240 мм 2 , Номинальное сечение: 240 мм 2 , сечение: 35 мм 2 - 240 мм 2 , тип монтажа: Винтовое крепление, цвет: зеленый
Технические характеристики
| Общий | Клеммная колодка для алюминиевых и медных жил (AL-CU) |
|---|
| Примечание | Мы рекомендуем использовать наконечники при использовании гибкого дондуктора. |
|---|
| Тип продукта | Проходной клеммный блок |
|---|
| Семейство продуктов | УБАЛ |
|---|
| Количество позиций | 1 |
|---|
| Количество соединений | 2 |
|---|
| Количество строк | 1 |
|---|
| Потенциалы | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 8 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 13,78 Вт |
|---|
| Номинальное сечение | 240 мм2 |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Винтовая резьба | М20 |
|---|
| Примечание | Винты с шестигранной головкой |
|---|
| Момент затяжки | 12...45 Нм |
|---|
| Длина зачистки | 43 мм |
|---|
| Подключение в соотв. со стандартом | МЭК 61238-1 |
|---|
| Сечение проводника жесткое | 35 мм2 ... 240 мм2 |
|---|
| Сечение AWG | 3/0...500 (преобразовано согласно IEC) |
|---|
| Номинальное сечение | 240 мм2 |
|---|
| Номинальный ток | 380 А |
|---|
| Максимальный ток нагрузки | 380 А (при поперечном сечении провода 240 мм2 - испытательный ток согласно IEC 61238-1) |
|---|
| Номинальное напряжение | 1000 В |
|---|
| Примечание | Следующие значения применимы к медным проводам. |
|---|
| Момент затяжки | 12...45 Нм |
|---|
| Длина зачистки | 43 мм |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Сечение проводника жесткое | 35 мм2 ... 240 мм2 |
|---|
| Сечение AWG | 3/0...500 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 150 мм2 ... 185 мм2 |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 35 мм2 ... 185 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 35 мм2 ... 185 мм2 |
|---|
| 2 гибких провода одинакового сечения | 35 мм2 ... 70 мм2 |
|---|
| Номинальное сечение | 240 мм2 |
|---|
| Номинальный ток | 415 А |
|---|
| Максимальный ток нагрузки | 415 А (при поперечном сечении провода 240 мм2) |
|---|
| Номинальное напряжение | 1000 В |
|---|
| Ширина | 37,5 мм |
|---|
| Высота | 130 мм |
|---|
| Глубина | 70 мм |
|---|
| Диаметр отверстия | 3,22 мм |
|---|
| Цвет | зеленый (RAL 6021) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | II |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 550 °С |
|---|
| Уставка испытательного напряжения | 8 кВ |
|---|
| Результат | Тест пройден |
|---|
| Требование испытания на повышение температуры | Повышение температуры <= 45 К |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 250 мм2 | 28,8 кА |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 2,2 кВ |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Нет |
|---|
| Результат | Тест пройден |
|---|
| DIN-рейка/фиксирующая опора | Н.С. 35 |
|---|
| Уставка испытательного усилия | 20 Н |
|---|
| Результат | Тест пройден |
|---|
| Время воздействия | 10 с |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2018-05 |
|---|
| Спектр | Категория испытаний на длительный срок службы 2, на тележке |
|---|
| Частота | от f 1 = 5 Гц до f 2 = 250 Гц |
|---|
| уровень РАС | 6,12 (м/с2)2/Гц |
|---|
| Ускорение | 3,12 г |
|---|
| Продолжительность теста на ось | 5 часов |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Результат | Тест пройден |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 30 г |
|---|
| Продолжительность шока | 18 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 61238-1 |
|---|
| Тип крепления | Винтовое крепление |
|---|
| Номер позиции | 1086507 |
|---|
| Упаковочная единица | 5 шт. |
|---|
| Минимальный объем заказа | 5 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE1311 |
|---|
| GTIN | 4055626879741 |
|---|
| Вес за штуку (включая упаковку) | 279,08 г |
|---|
| Вес за штуку (без упаковки) | 22,22 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | ЭЭ |
|---|
| ЭКЛАСС-13.0 | 27250101 |
|---|
| ЭКЛАСС-15.0 | 27250101 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 2766 кг CO2-экв. |
|---|
