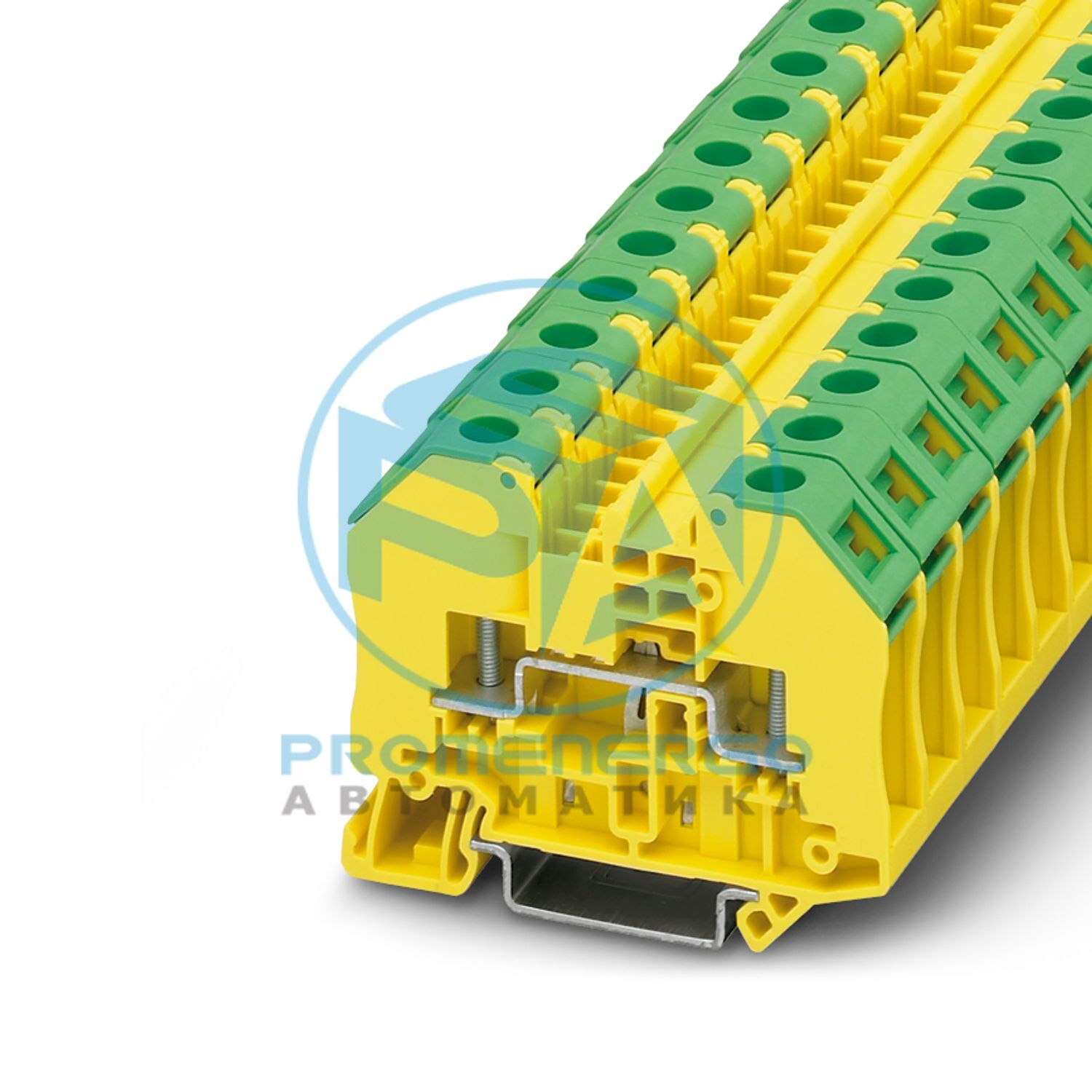

Клемма для защитного провода, Примечание: удлинитель пути BE-RT... следует использовать для неизолированных кабельных наконечников (см. принадлежности)., ном. напряжение: 1000 В, номинальный ток: 24 А, количество подключений: 2, способ подключения: Болтовое соединение, 1 уровень, Номинальное сечение: 2,5 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: зелено-желтый
Технические характеристики
Общий
Нетte: the BE-RT... path extension is to be used for non-insulated cable lugs (see accessories).
Тип продукта
Клеммный блок с болтовым соединением
Семейство продуктов
РТ
Область применения
Железнодорожная отрасль
Количество соединений
2
Количество строк
1
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
8 кВ
Максимальная рассеиваемая мощность для номинального состояния
0,77 Вт
Заземляющая ножка
Да
Количество соединений на уровень
2
Номинальное сечение
2,5 мм2
Способ подключения
Болтовое соединение
Длина зачистки
Длина зачистки зависит от технических характеристик, предоставленных производителем кабельных наконечников.
Подключение в соотв. со стандартом
МЭК 60947-7-2
Номинальное сечение
2,5 мм2
Номинальный ток
24 А
Максимальный ток нагрузки
24 А (при сечении провода 2,5 мм2)
Номинальное напряжение
1000 В
Подключение в соотв. со стандартом
DIN 46234:1980-03
Поперечное сечение
0,5 мм2 ... 2,5 мм2
Диапазон поперечного сечения AWG
20 ... 14 (преобразовано согласно IEC)
Диаметр отверстия
3,2 мм
Ширина
6 мм
Диаметр болта
3 мм
Винтовая резьба
М3
Момент затяжки
0,6...0,8 Нм
Подключение в соотв. со стандартом
DIN 46237:1970-07
Поперечное сечение
1 мм2 ... 2,5 мм2
Диапазон поперечного сечения AWG
18 ... 14 (преобразовано согласно IEC)
Диаметр отверстия
3,2 мм
Ширина
6 мм
Диаметр болта
3 мм
Цвет идентификации кольцевых кабельных наконечников: красный
1 мм2
Цвет идентификации кольцевых кабельных наконечников: синий.
2,5 мм2
Идентификация
? II 2 G Ex eb IIC Gb
Диапазон рабочих температур
-60 °С ... 110 °С
Сертифицированные аксессуары
3049097 Д-РТ 3/5
выход
(Постоянный)
Диапазон крутящего момента
0,6 Нм...0,8 Нм
Номинальное сечение
2,5 мм2
Номинальное сечение AWG
14
Емкость подключения жесткая
0,1 мм2 ... 2,5 мм2
Емкость подключения AWG
26 ... 14
Гибкая емкость подключения
0,1 мм2 ... 2,5 мм2
Емкость подключения AWG
26 ... 14
Ширина
12,3 мм
Ширина торцевой крышки
2,2 мм
Высота
66 мм
Глубина по НС 35/7,5
51 мм
Глубина по NS 35/15
58,5 мм
Цвет
зелено-желтый
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Открытая боковая панель
Да
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Спектр
Испытание на длительный срок службы, категория 1, класс B, установка на кузове
Частота
от f 1 = 5 Гц до f 2 = 150 Гц
уровень РАС
0,02 г2/Гц
Ускорение
0,8 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Форма импульса
Полусинусоидальный
Ускорение
5г
Продолжительность шока
30 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
