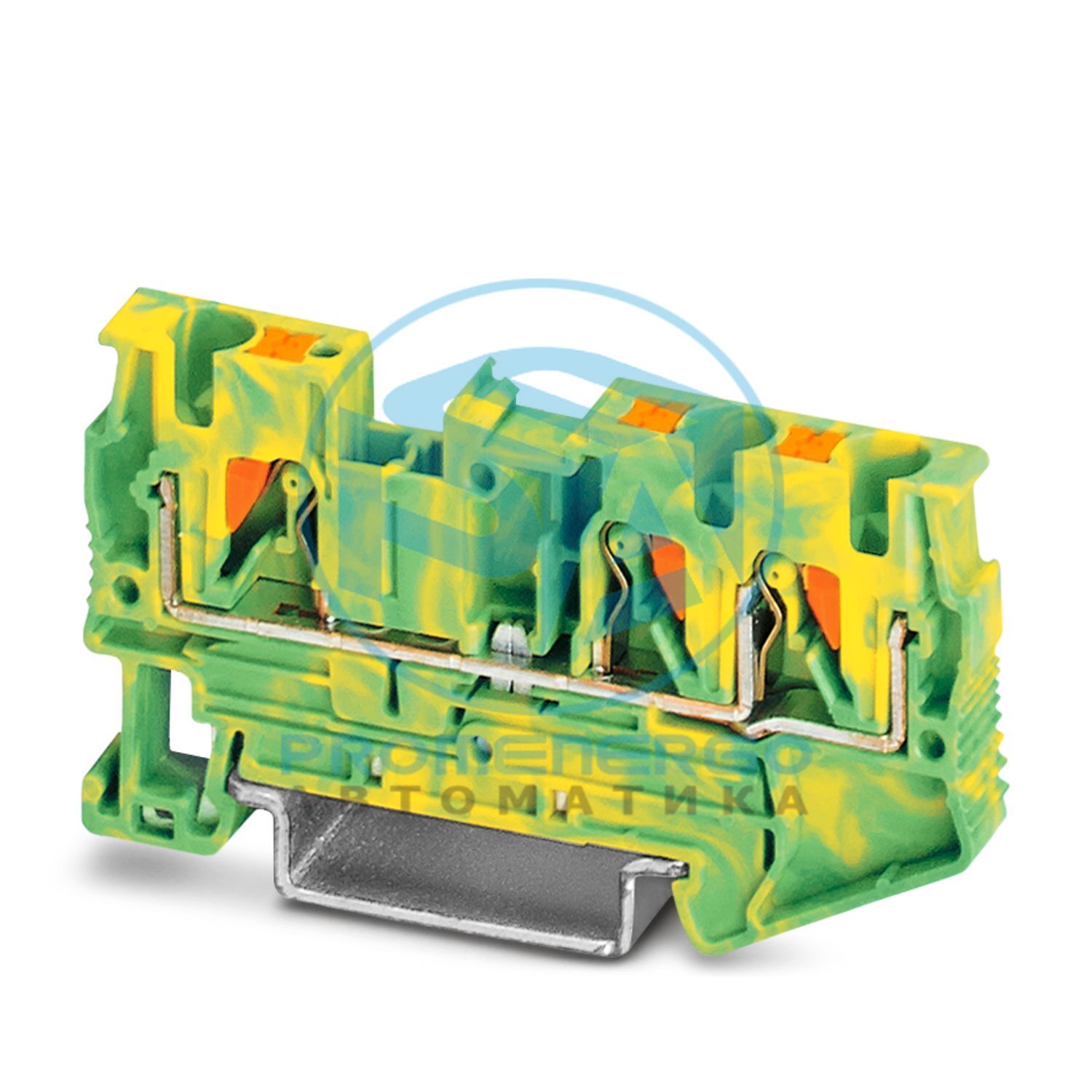

PT 4-TWIN-PE - Клемма для защитного провода
Клемма для защитного провода, количество подключений: 3, метод подключения: Зажим Push-in, номинальное сечение: 4 мм 2 , сечение: 0,2 мм 2 - 6 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: зелено-желтый
Технические характеристики
Тип продукта Клеммный блок заземления Семейство продуктов ПТ Область применения Железнодорожная отрасль Количество соединений 3 Количество строк 1 Категория перенапряжения III Степень загрязнения 3
Номинальное импульсное напряжение 8 кВ Максимальная рассеиваемая мощность для номинального состояния 1,02 Вт
Заземляющая ножка Да Количество соединений на уровень 3 Номинальное сечение 4 мм2 Способ подключения Соединение push-in Примечание Пожалуйста, соблюдайте допустимую нагрузку на DIN-рейку. Длина зачистки 10 мм... 12 мм Внутренний цилиндрический калибр А4 Подключение в соотв. со стандартом МЭК 60947-7-2 Сечение проводника жесткое 0,2 мм2 ... 6 мм2 Сечение AWG 24 ... 10 (преобразовано согласно IEC) Сечение провода гибкое 0,2 мм2 ... 6 мм2 Сечение провода, гибкий [AWG] 24 ... 10 (преобразовано согласно IEC) Сечение проводника гибкое, сжатое ультразвуком 0,34 мм2 ... 6 мм2 Сечение провода, гибкий [AWG], сжатый ультразвуком 22 ... 10 (преобразовано согласно IEC) Гибкое сечение провода (наконечник без пластиковой втулки) 0,25 мм2 ... 4 мм2 Сечение гибкого провода (наконечник с пластиковой втулкой) 0,25 мм2 ... 4 мм2 Номинальное сечение 4 мм2 Сечение проводника жесткое 0,5 мм2 ... 6 мм2 Гибкое сечение провода (наконечник без пластиковой втулки) 0,75 мм2 ... 4 мм2 Сечение гибкого провода (наконечник с пластиковой втулкой) 0,5 мм2 ... 4 мм2
Идентификация ? II 2 G Ex eb IIC Gb Диапазон рабочих температур (1) -60 °С ... 85 °С Диапазон рабочих температур (2) -40 °С ... 110 °С Сертифицированные аксессуары 3208977 D-PT 4-TWIN выход (Постоянный) Номинальное сечение 4 мм2 Номинальное сечение AWG 12 Емкость подключения жесткая 0,2 мм2 ... 6 мм2 Емкость подключения AWG 24 ... 10 Гибкая емкость подключения 0,2 мм2 ... 4 мм2 Емкость подключения AWG 24 ... 12
Ширина 6,2 мм Ширина торцевой крышки 2,2 мм Высота 66,5 мм Глубина по НС 35/7,5 36,5 мм Глубина по NS 35/15 44 мм
Цвет зелено-желтый Класс воспламеняемости согласно UL 94. В0 Группа изоляционных материалов я Изоляционный материал Пенсильвания Применение статического изоляционного материала на холоде -60 °С Относительный температурный индекс изоляционного материала (электрика, UL 746 B) 130 °С Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 HL 1 - HL 3 Воспламеняемость поверхности NFPA 130 (ASTM E 162) прошедший Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) прошедший Токсичность дымовых газов NFPA 130 (SMP 800C) прошедший
Открытая боковая панель Да
Спецификация DIN EN 50155 (VDE 0115-200):2022-06 Спектр Категория испытаний на длительный срок службы 2, на тележке Частота от f 1 = 5 Гц до f 2 = 250 Гц уровень РАС 6,12 (м/с2)2/Гц Ускорение 3,12 г Продолжительность теста на ось 5 часов Направления испытаний Ось X, Y и Z Результат Тест пройден Спецификация DIN EN 50155 (VDE 0115-200):2008-03 Форма импульса Полусинусоидальный Ускорение 30 г Продолжительность шока 18 мс Количество ударов в каждом направлении 3 Направления испытаний Ось X, Y и Z (поз. и отр.) Результат Тест пройден Температура окружающей среды (рабочая) -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) Температура окружающей среды (хранение/транспортировка) -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) Температура окружающей среды (сборка) -5 °С ... 70 °С Температура окружающей среды (срабатывание) -5 °С ... 70 °С Допустимая влажность (эксплуатация) 20 % ... 90 % Допустимая влажность (хранение/транспортировка) 30 % ... 70 %
Подключение в соотв. со стандартом МЭК 60947-7-2
Номер позиции 3211780 Упаковочная единица 50 шт. Минимальный объем заказа 50 шт. Ключ продаж бакалавр Ключ продукта BE2222 GTIN 4046356482622 Вес за штуку (включая упаковку) 12,7 г Вес за штуку (без упаковки) 11,8 г Номер таможенного тарифа 85369010 Страна происхождения Китай
ЭКЛАСС-13.0 27250103 ЭКЛАСС-15.0 27250103
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt% CO2e кг 0,186 кг CO2-экв.
