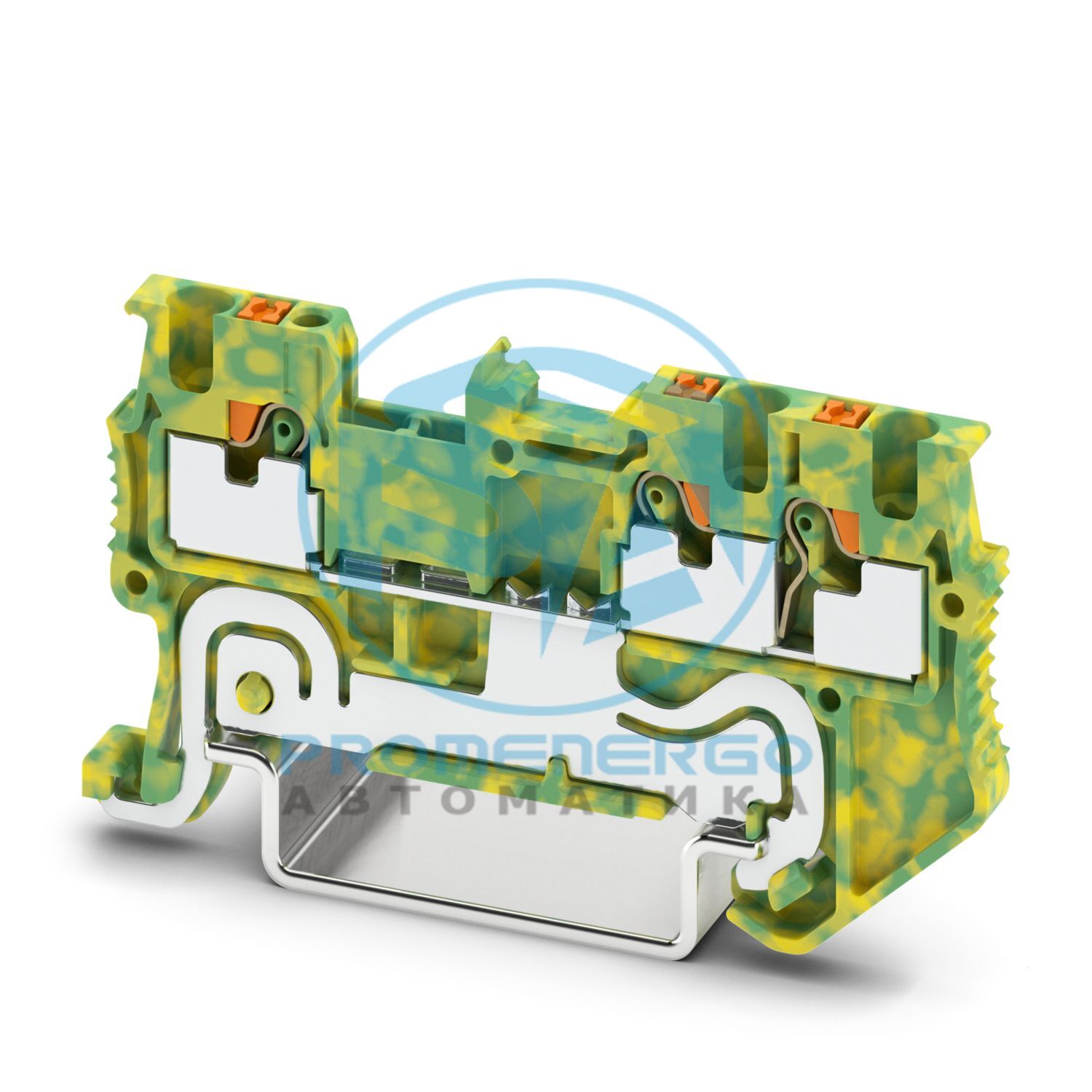

PT 1,5/S-TWIN-PE - Клемма для защитного провода
Клемма для защитного провода, количество подключений: 3, метод подключения: Зажим Push-in, номинальное сечение: 1,5 мм 2 , сечение: 0,14 мм 2 - 1,5 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: зелено-желтый
Технические характеристики
Тип продукта Клеммный блок заземления Семейство продуктов ПТ Область применения Железнодорожная отрасль Количество соединений 3 Количество строк 1 Категория перенапряжения III Степень загрязнения 3
Номинальное импульсное напряжение 6 кВ Максимальная рассеиваемая мощность для номинального состояния 0,56 Вт
Заземляющая ножка Да Количество соединений на уровень 3 Номинальное сечение 1,5 мм2 Способ подключения Соединение push-in Примечание Пожалуйста, соблюдайте допустимую нагрузку на DIN-рейку. Длина зачистки 8 мм... 10 мм Внутренний цилиндрический калибр А1/Б1 Подключение в соотв. со стандартом МЭК 60947-7-2 Сечение проводника жесткое 0,14 мм2 ... 1,5 мм2 Сечение AWG 26 ... 16 (преобразовано согласно IEC) Сечение провода гибкое 0,14 мм2 ... 1,5 мм2 Сечение провода, гибкий [AWG] 26 ... 16 (преобразовано согласно IEC) Сечение проводника гибкое, сжатое ультразвуком 0,34 мм2 ... 1,5 мм2 Сечение провода, гибкий [AWG], сжатый ультразвуком 22 ... 16 (преобразовано согласно IEC) Гибкое сечение провода (наконечник без пластиковой втулки) 0,14 мм2 ... 1,5 мм2 Сечение гибкого провода (наконечник с пластиковой втулкой) 0.14 mm2 ... 1 mm2 (Using the AI-S 1-8 TQ ferrule, Item Нет. 1200293, is recommended) Номинальное сечение 1,5 мм2 Сечение проводника жесткое 0,25 мм2 ... 1,5 мм2 Гибкое сечение провода (наконечник без пластиковой втулки) 0,34 мм2 ... 1,5 мм2 Сечение гибкого провода (наконечник с пластиковой втулкой) 0,34 мм2 ... 1 мм2
Идентификация ? II 2 GD Ex eb IIC Gb Диапазон рабочих температур (1) -60 °С ... 85 °С Диапазон рабочих температур (2) -40 °С ... 110 °С Сертифицированные аксессуары 3208184 Д-ПТ 1,5/S-TWIN выход (Постоянный) Номинальное сечение 1,5 мм2 Номинальное сечение AWG 16 Емкость подключения жесткая 0,14 мм2 ... 1,5 мм2 Емкость подключения AWG 26 ... 16 Гибкая емкость подключения 0,14 мм2 ... 1,5 мм2 Емкость подключения AWG 26 ... 16
Ширина 3,5 мм Ширина торцевой крышки 2,2 мм Высота 54 мм Глубина 30,5 мм Глубина по НС 35/7,5 32 мм Глубина по NS 35/15 39,5 мм
Цвет зелено-желтый Класс воспламеняемости согласно UL 94. В0 Группа изоляционных материалов я Изоляционный материал Пенсильвания Применение статического изоляционного материала на холоде -60 °С Относительный температурный индекс изоляционного материала (электрика, UL 746 B) 130 °С Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 HL 1 - HL 3 Воспламеняемость поверхности NFPA 130 (ASTM E 162) прошедший Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) прошедший Токсичность дымовых газов NFPA 130 (SMP 800C) прошедший
Открытая боковая панель Да
Спецификация DIN EN 50155 (VDE 0115-200):2022-06 Спектр Категория испытаний на длительный срок службы 2, на тележке Частота от f 1 = 5 Гц до f 2 = 250 Гц уровень РАС 6,12 (м/с2)2/Гц Ускорение 30,6 м/с2 Продолжительность теста на ось 5 часов Направления испытаний Ось X, Y и Z Результат Тест пройден Спецификация DIN EN 50155 (VDE 0115-200):2008-03 Форма импульса Полусинусоидальный Ускорение 300 м/с2 Продолжительность шока 18 мс Количество ударов в каждом направлении 3 Направления испытаний Ось X, Y и Z (поз. и отр.) Результат Тест пройден Температура окружающей среды (рабочая) -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) Температура окружающей среды (хранение/транспортировка) -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) Температура окружающей среды (сборка) -5 °С ... 70 °С Температура окружающей среды (срабатывание) -5 °С ... 70 °С Допустимая влажность (эксплуатация) 20 % ... 90 % Допустимая влажность (хранение/транспортировка) 30 % ... 70 %
Подключение в соотв. со стандартом МЭК 60947-7-2
Номер позиции 3208171 Упаковочная единица 50 шт. Минимальный объем заказа 50 шт. Ключ продаж бакалавр Ключ продукта BE2222 GTIN 4046356564359 Вес за штуку (включая упаковку) 6,19 г Вес за штуку (без упаковки) 5,82 г Номер таможенного тарифа 85369010 Страна происхождения DE
ЭКЛАСС-13.0 27250103 ЭКЛАСС-15.0 27250103
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt% CO2e кг 0,042 кг CO2-экв.
