Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 4 мм2
2 провода одинакового сечения, жесткие
0,14 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения
0,14 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 2,5 мм2
Номинальное сечение
4 мм2
Номинальный ток
32 А (при поперечном сечении провода 4 мм2)
Максимальный ток нагрузки
41 А (при поперечном сечении провода 6 мм2)
Номинальное напряжение
1000 В
Примечание
Нетte: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area.
Идентификация
? II 2 GD Ex eb IIC Gb
Диапазон рабочих температур
-60 °С ... 110 °С
Сертифицированные аксессуары
3047028 Д-УТ 2,5/10
Список мостов
Вставной мост / FBS 2-6 / 3030336
Данные моста
27 А (4 мм2)
Взрывоопасное повышение температуры
40 К (33,3 А/4 мм2)
для соединения с мостом
690 В
- При перемычке между несмежными клеммными колодками
352 В
- При перемычке между несмежными клеммными колодками через клеммную колодку PE.
275 В
- При обрезке по длине перемычка с крышкой
220 В
- При обрезке по длине перемычкой с перегородкой
275 В
Номинальное напряжение изоляции
630 В
выход
(Постоянный)
Номинальное напряжение
690 В
Номинальный ток
30 А
Максимальный ток нагрузки
38 А
Контактное сопротивление
0,26 мОм
Диапазон крутящего момента
0,6 Нм...0,8 Нм
Номинальное сечение
4 мм2
Номинальное сечение AWG
12
Емкость подключения жесткая
0,14 мм2 ... 6 мм2
Емкость подключения AWG
26 ... 10
Гибкая емкость подключения
0,14 мм2 ... 4 мм2
Емкость подключения AWG
26 ... 12
2 проводника одинакового сечения, одножильные
0,14 мм2 ... 1,5 мм2
2 проводника одинакового сечения AWG, жесткий
26 ... 16
2 многожильных провода одинакового сечения
0,14 мм2 ... 1,5 мм2
2 провода одинакового сечения AWG, гибкие
26 ... 16
Ширина
6,2 мм
Ширина торцевой крышки
2,2 мм
Высота
47,7 мм
Глубина по НС 35/7,5
47,5 мм
Глубина по NS 35/15
55 мм

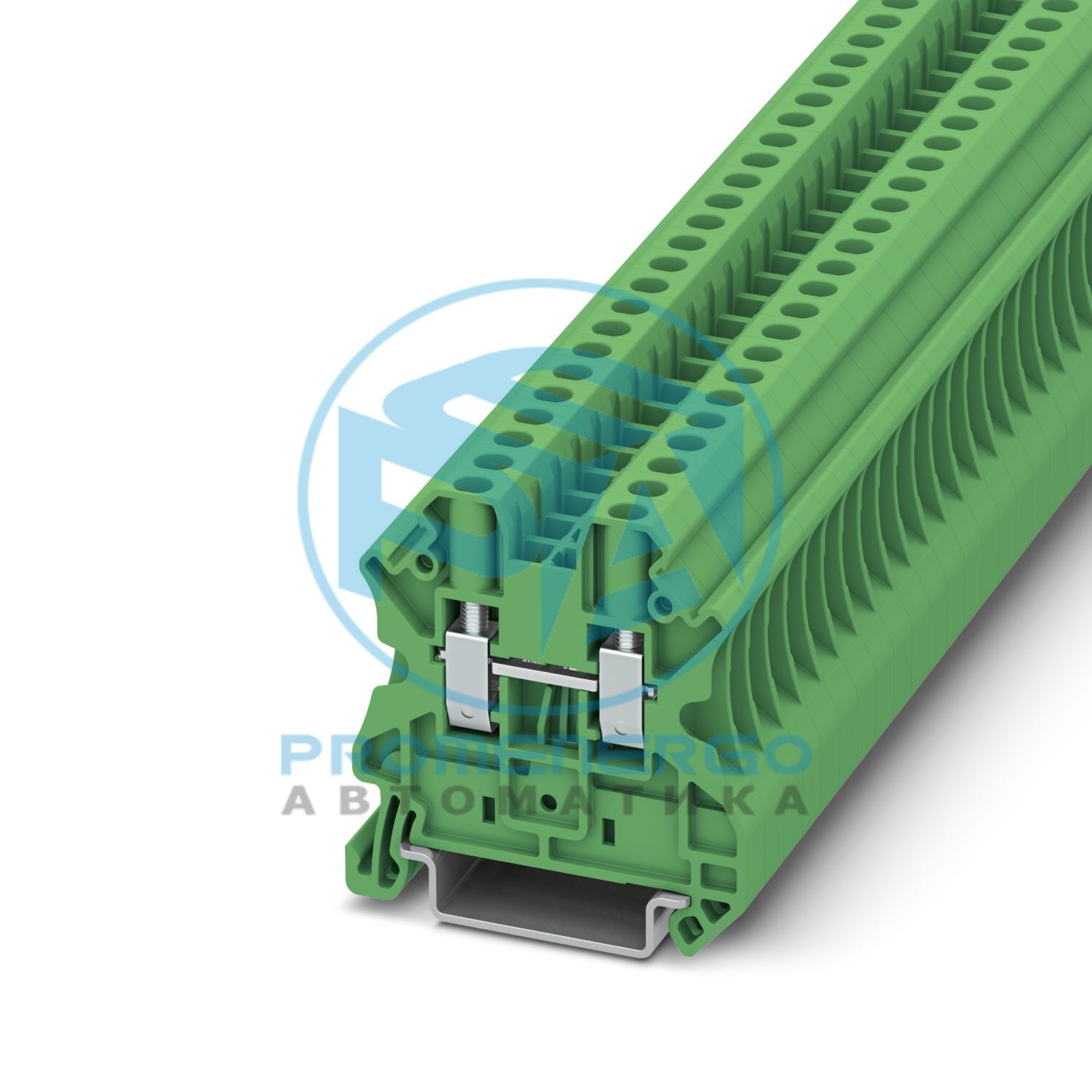

Цвет
зеленый (RAL 6021)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
9,8 кВ
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 4 мм2
0,48 кА
Кратковременно выдерживаемый ток 6 мм2
0,72 кА
Результат
Тест пройден
Уставка испытательного напряжения
2,2 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
DIN-рейка/фиксирующая опора
Н.С. 35
Уставка испытательного усилия
1 Н
Результат
Тест пройден
Скорость вращения
10 об/мин
Революции
135
Сечение/вес проводника
0,14 мм2/0,2 кг
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Спецификация
ЕН 50155:2021-07
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 60947-7-1
Тип крепления
НС 35/7,5
Номер позиции
3045156
Упаковочная единица
50 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
бакалавр
Ключ продукта
BE1111
GTIN
4017918975494
Вес за штуку (включая упаковку)
9,44 г
Вес за штуку (без упаковки)
8843 г
Номер таможенного тарифа
85369010
Страна происхождения
DE
ЭКЛАСС-13.0
27250101
ЭКЛАСС-15.0
27250101
ЭТИМ 10.0
EC000897
СПСК 21.0
39121400
Заводская проводка
600 В
Многопроводное соединение
600 В
Заводская проводка
600 В
Многопроводное соединение
600 В
Только гибкие проводники
690 В
Только жесткие проводники
690 В
Только гибкие проводники
690 В
Только жесткие проводники
690 В
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
