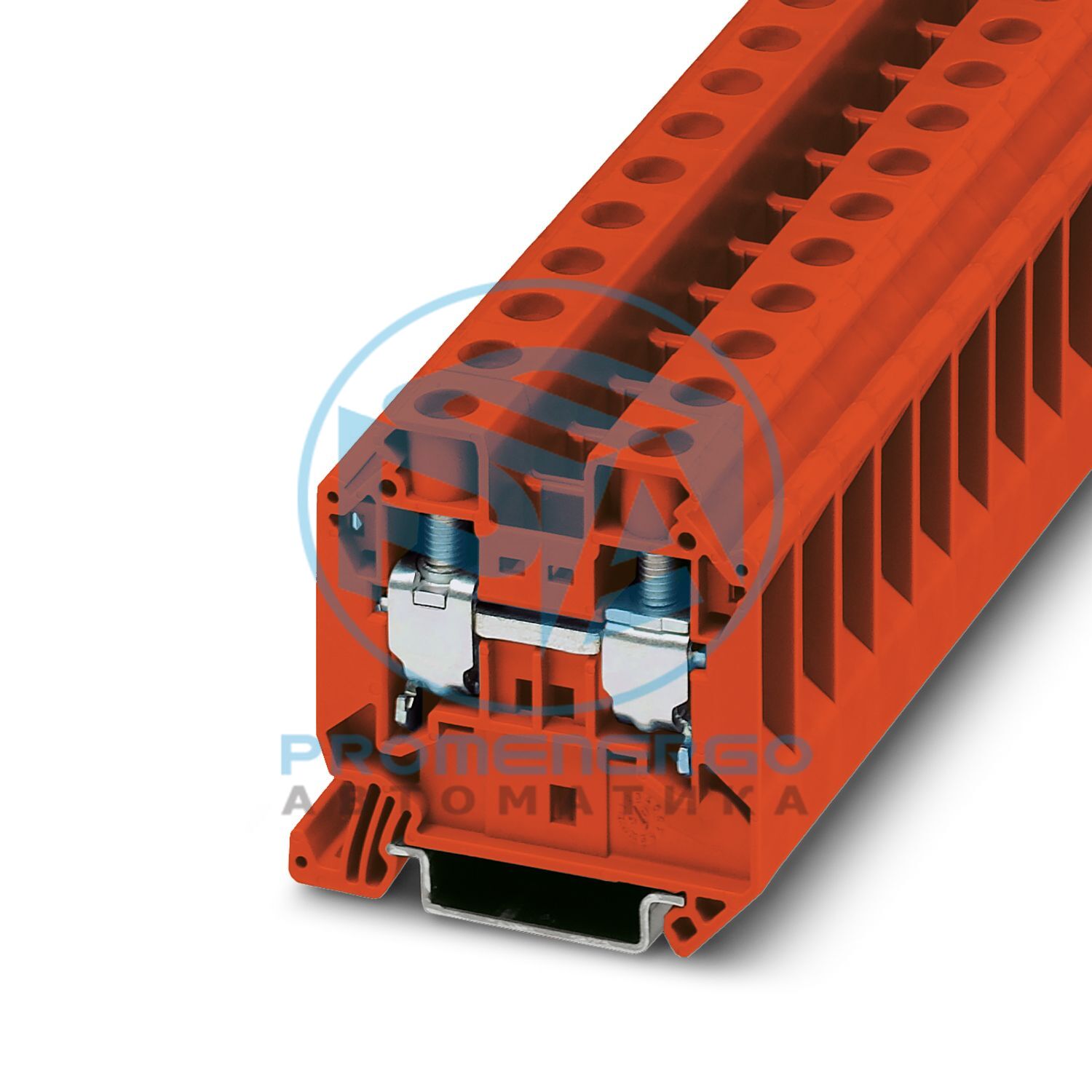

UT 16 RD - Проходная клемма
Проходная клемма, ном. напряжение: 1000 В, номинальный ток: 76 А, количество подключений: 2, способ подключения: Винтовое соединение, Номинальное сечение: 16 мм 2 , сечение: 1,5 мм 2 - 25 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: красный
Технические характеристики
| Тип продукта | Проходной клеммный блок |
|---|
| Семейство продуктов | ЮТ |
|---|
| Область применения | Машиностроение |
|---|
| Количество соединений | 2 |
|---|
| Количество строк | 1 |
|---|
| Потенциалы | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 8 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 2,43 Вт |
|---|
| Количество соединений на уровень | 2 |
|---|
| Номинальное сечение | 16 мм2 |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Винтовая резьба | М5 |
|---|
| Момент затяжки | 2,5...3 Нм |
|---|
| Длина зачистки | 14 мм |
|---|
| Внутренний цилиндрический калибр | А7 |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Сечение проводника жесткое | 1,5 мм2 ... 25 мм2 |
|---|
| Сечение AWG | 14 ... 4 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 1,5 мм2 ... 25 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 14 ... 4 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 1 мм2 ... 16 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 1 мм2 ... 16 мм2 |
|---|
| 2 провода одинакового сечения, жесткие | 1 мм2 ... 6 мм2 |
|---|
| 2 гибких провода одинакового сечения | 1 мм2 ... 6 мм2 |
|---|
| 2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки | 1 мм2 ... 6 мм2 |
|---|
| 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой | 0,75 мм2 ... 10 мм2 |
|---|
| Номинальное сечение | 16 мм2 |
|---|
| Номинальный ток | 76 А |
|---|
| Максимальный ток нагрузки | 101 А (при поперечном сечении провода 25 мм2) |
|---|
| Номинальное напряжение | 1000 В |
|---|
| Примечание | Нетte: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area. |
|---|
| Идентификация | ? II 2 GD Ex eb IIC Gb |
|---|
| Диапазон рабочих температур | -60 °С ... 110 °С |
|---|
| Сертифицированные аксессуары | 3047206 Д-УТ 16 |
|---|
| Список мостов | Вставной мост / FBS 2-12 / 3005950 |
|---|
| Данные моста | 73,5 А (16 мм2) |
|---|
| Взрывоопасное повышение температуры | 40 К (80,5 А/16 мм2) |
|---|
| для соединения с мостом | 690 В |
|---|
| Номинальное напряжение изоляции | 630 В |
|---|
| выход | (Постоянный) |
|---|
| Номинальное напряжение | 690 В |
|---|
| Номинальный ток | 73,5 А |
|---|
| Максимальный ток нагрузки | 89,5 А |
|---|
| Контактное сопротивление | 0,16 мОм |
|---|
| Диапазон крутящего момента | 2,5 Нм ... 3 Нм |
|---|
| Номинальное сечение | 16 мм2 |
|---|
| Номинальное сечение AWG | 6 |
|---|
| Емкость подключения жесткая | 1,5 мм2 ... 25 мм2 |
|---|
| Емкость подключения AWG | 16 ... 4 |
|---|
| Гибкая емкость подключения | 1,5 мм2 ... 16 мм2 |
|---|
| Емкость подключения AWG | 16 ... 6 |
|---|
| 2 проводника одинакового сечения, одножильные | 1 мм2 ... 6 мм2 |
|---|
| 2 проводника одинакового сечения AWG, жесткий | 18 ... 10 |
|---|
| 2 многожильных провода одинакового сечения | 1 мм2 ... 4 мм2 |
|---|
| 2 провода одинакового сечения AWG, гибкие | 18 ... 12 |
|---|
| Ширина | 12,2 мм |
|---|
| Ширина торцевой крышки | 2,2 мм |
|---|
| Высота | 55,5 мм |
|---|
| Глубина | 54,4 мм |
|---|
| Глубина по НС 35/7,5 | 55 мм |
|---|
| Глубина по NS 35/15 | 62,5 мм |
|---|
| Цвет | красный (RAL 3001) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 125 °С |
|---|
| Уставка испытательного напряжения | 9,8 кВ |
|---|
| Результат | Тест пройден |
|---|
| Требование испытания на повышение температуры | Повышение температуры <= 45 К |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 16 мм2 | 1,92 кА |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 2,2 кВ |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Да |
|---|
| Результат | Тест пройден |
|---|
| DIN-рейка/фиксирующая опора | Н.С. 32/Н. 35 |
|---|
| Результат | Тест пройден |
|---|
| Скорость вращения | 10 об/мин |
|---|
| Революции | 135 |
|---|
| Сечение/вес проводника | 1,5 мм2 / 0,4 кг |
|---|
| Результат | Тест пройден |
|---|
| Время воздействия | 30 с |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2018-05 |
|---|
| Спектр | Категория испытаний на длительный срок службы 2, на тележке |
|---|
| Частота | от f 1 = 5 Гц до f 2 = 250 Гц |
|---|
| уровень РАС | 6,12 (м/с2)2/Гц |
|---|
| Ускорение | 3,12 г |
|---|
| Продолжительность теста на ось | 5 часов |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 30 г |
|---|
| Продолжительность шока | 18 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °C ... 70 °C ( ) |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Номер позиции | 3044207 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE1111 |
|---|
| GTIN | 4046356892148 |
|---|
| Вес за штуку (включая упаковку) | 30,18 г |
|---|
| Вес за штуку (без упаковки) | 30,08 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | ТР |
|---|
| ЭКЛАСС-13.0 | 27250101 |
|---|
| ЭКЛАСС-15.0 | 27250101 |
|---|
| Многопроводное соединение | 600 В |
|---|
| Многопроводное соединение | 600 В |
|---|
| Только гибкие проводники | 690 В |
|---|
| Только жесткие проводники | 690 В |
|---|
| Только гибкие проводники | 690 В |
|---|
| Только жесткие проводники | 690 В |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
