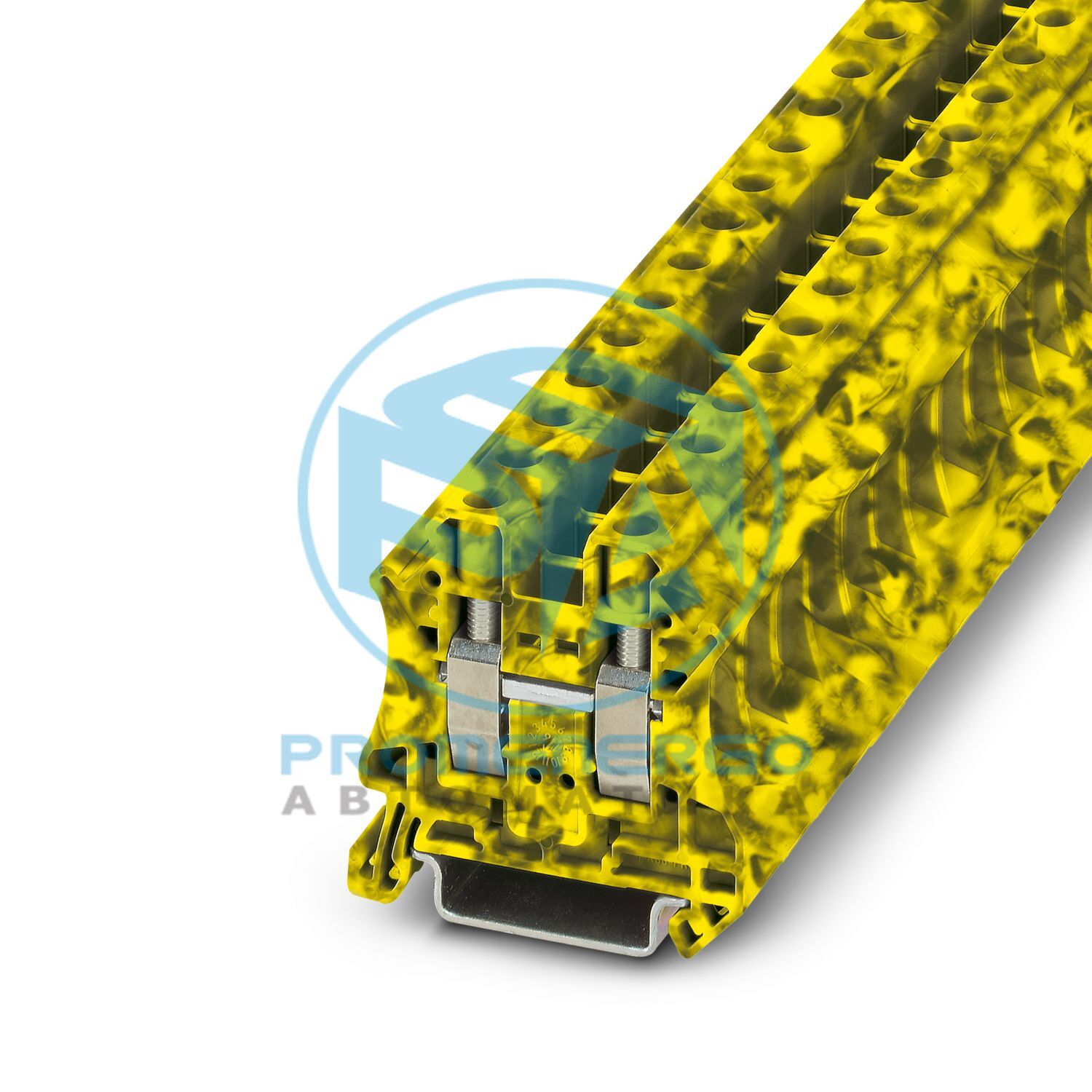

Проходная клемма, ном. напряжение: 1000 В, номинальный ток: 57 А, количество подключений: 2, метод подключения: Винтовое соединение, Номинальное сечение: 10 мм 2 , сечение: 0,5 мм 2 - 16 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: черный/желтый
Технические характеристики
Тип продукта
Проходной клеммный блок
Семейство продуктов
ЮТ
Область применения
Железнодорожная отрасль
Количество соединений
2
Количество строк
1
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
8 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,82 Вт
Количество соединений на уровень
2
Номинальное сечение
10 мм2
Способ подключения
Винтовое соединение
Винтовая резьба
М4
Момент затяжки
1,5...1,8 Нм
Длина зачистки
10 мм
Внутренний цилиндрический калибр
А6
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,5 мм2 ... 16 мм2
Сечение AWG
20 ... 6 (преобразовано согласно IEC)
Сечение провода гибкое
0,5 мм2 ... 16 мм2
Сечение провода, гибкий [AWG]
20 ... 6 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 10 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 10 мм2
2 провода одинакового сечения, жесткие
0,5 мм2 ... 4 мм2
2 гибких провода одинакового сечения
0,5 мм2 ... 4 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,5 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 6 мм2
Номинальное сечение
10 мм2
Номинальный ток
57 А
Максимальный ток нагрузки
76 А (при поперечном сечении провода 16 мм2)
Номинальное напряжение
1000 В
Примечание
Нетte: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area.
Идентификация
? II 2 GD Ex eb IIC Gb
Диапазон рабочих температур
-60 °С ... 110 °С
Сертифицированные аксессуары
3047028 Д-УТ 2,5/10
Список мостов
Вставной мост / FBS 2-10 / 3005947
Данные моста
54 А (10 мм2)
Взрывоопасное повышение температуры
40 К (60,1 А/10 мм2)
для соединения с мостом
690 В
Номинальное напряжение изоляции
630 В
выход
(Постоянный)
Номинальное напряжение
690 В
Номинальный ток
54 А
Максимальный ток нагрузки
69 А
Контактное сопротивление
0,16 мОм
Диапазон крутящего момента
1,5 Нм ... 1,8 Нм
Номинальное сечение
10 мм2
Номинальное сечение AWG
8
Емкость подключения жесткая
0,5 мм2 ... 16 мм2
Емкость подключения AWG
20 ... 6
Гибкая емкость подключения
0,5 мм2 ... 10 мм2
Емкость подключения AWG
20 ... 8
2 проводника одинакового сечения, одножильные
0,5 мм2 ... 4 мм2
2 проводника одинакового сечения AWG, жесткий
20 ... 12
2 многожильных провода одинакового сечения
0,5 мм2 ... 4 мм2
2 провода одинакового сечения AWG, гибкие
20 ... 12
Ширина
10,2 мм
Ширина торцевой крышки
2,2 мм
Высота
47,7 мм
Глубина
46,9 мм
Глубина по НС 35/7,5
47,5 мм
Глубина по NS 35/15
55 мм
Цвет
разноцветный (RAL-)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
27,5 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
9,8 кВ
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 10 мм2
1,2 кА
Результат
Тест пройден
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
DIN-рейка/фиксирующая опора
Н.С. 35
Уставка испытательного усилия
5 Н
Результат
Тест пройден
Скорость вращения
10 об/мин
Революции
135
Сечение/вес проводника
0,5 мм2 / 0,3 кг
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 60947-7-1
Тип крепления
НС 35/7,5
Номер позиции
3047660
Упаковочная единица
50 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
бакалавр
Ключ продукта
BE1111
GTIN
4046356762625
Вес за штуку (включая упаковку)
17,27 г
Вес за штуку (без упаковки)
17,27 г
Номер таможенного тарифа
85369010
Страна происхождения
DE
ЭКЛАСС-13.0
27250101
ЭКЛАСС-15.0
27250101
ЭТИМ 10.0
EC000897
СПСК 21.0
39121400
Только гибкие проводники
690 В
Только жесткие проводники
690 В
Только гибкие проводники
690 В
Только жесткие проводники
690 В
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
