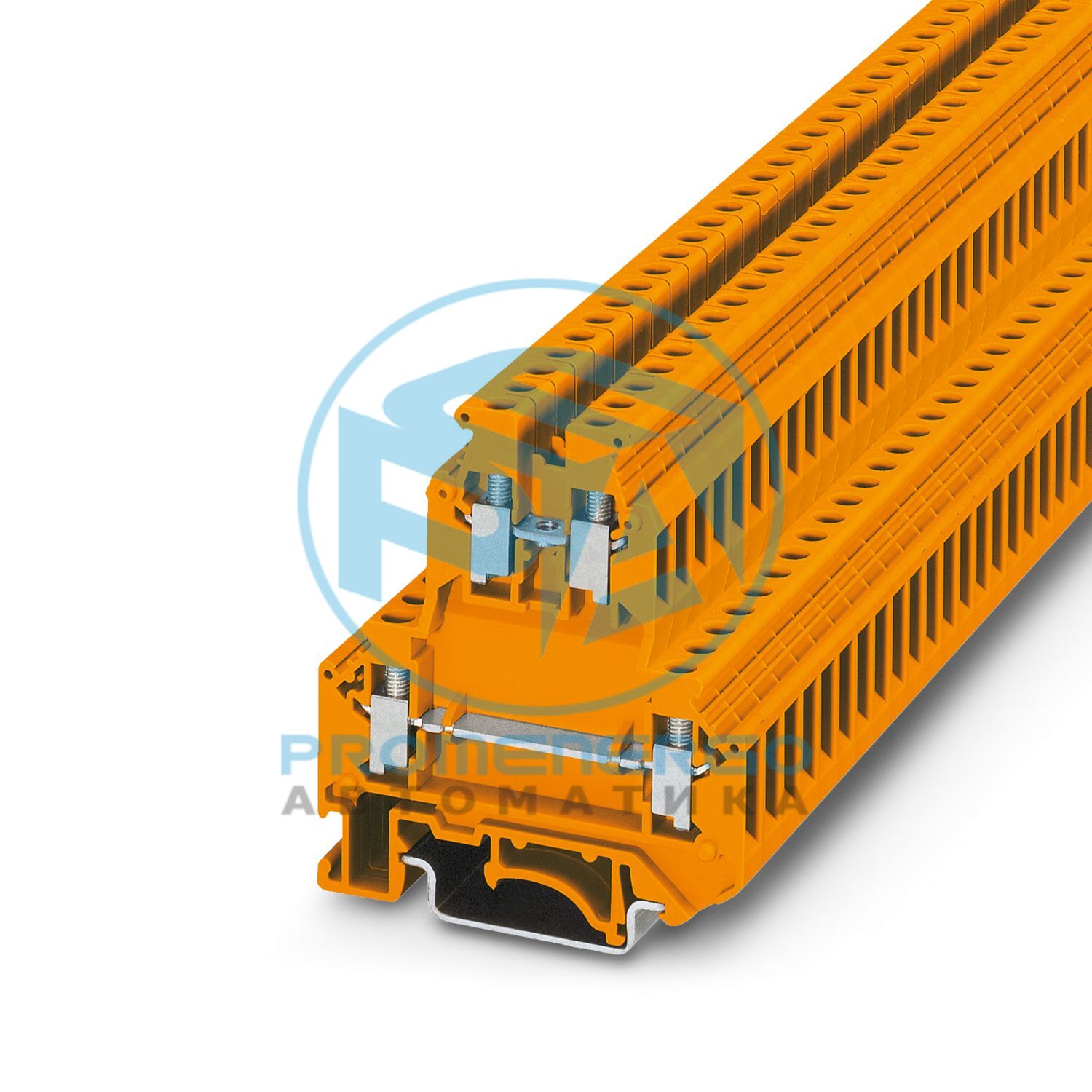

UKK 5 OG - Проходная клемма
Проходная клемма, ном. напряжение: 500 В, номинальный ток: 32 А, способ подключения: Винтовое соединение, 1-й и 2-й уровень, Номинальное сечение: 4 мм 2 , сечение: 0,2 мм 2 - 4 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: оранжевый
Технические характеристики
| Тип продукта | Многоуровневая клеммная колодка |
|---|
| Семейство продуктов | Великобритания |
|---|
| Количество соединений | 4 |
|---|
| Количество строк | 2 |
|---|
| Потенциалы | 2 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 6 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 1,02 Вт |
|---|
| Количество соединений на уровень | 2 |
|---|
| Номинальное сечение | 4 мм2 |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Винтовая резьба | М3 |
|---|
| Момент затяжки | 0,6...0,8 Нм |
|---|
| Длина зачистки | 8 мм |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Сечение проводника жесткое | 0,2 мм2 ... 4 мм2 |
|---|
| Сечение AWG | 24 ... 12 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,2 мм2 ... 4 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 24 ... 12 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 0,25 мм2 ... 4 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 0,25 мм2 ... 2,5 мм2 |
|---|
| Поперечное сечение с вставной перемычкой, жесткое | 4 мм2 |
|---|
| Поперечное сечение с вставной перемычкой, гибкая | 2,5 мм2 |
|---|
| 2 провода одинакового сечения, жесткие | 0,2 мм2 ... 1,5 мм2 |
|---|
| 2 гибких провода одинакового сечения | 0,2 мм2 ... 1,5 мм2 |
|---|
| 2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки | 0,25 мм2 ... 1,5 мм2 |
|---|
| 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой | 0,5 мм2 ... 1,5 мм2 |
|---|
| Номинальное сечение | 4 мм2 |
|---|
| Номинальный ток | 32 А |
|---|
| Максимальный ток нагрузки | 32 А (при поперечном сечении провода 4 мм2) |
|---|
| Номинальное напряжение | 500 В |
|---|
| Ширина | 6,2 мм |
|---|
| Ширина торцевой крышки | 2,5 мм |
|---|
| Высота | 56 мм |
|---|
| Глубина на NS 32 | 67 мм |
|---|
| Глубина по НС 35/7,5 | 62 мм |
|---|
| Глубина по NS 35/15 | 69,5 мм |
|---|
| Цвет | оранжевый (RAL 2003) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 130 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) | 28 МДж/кг |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Уставка испытательного напряжения | 7,3 кВ |
|---|
| Результат | Тест пройден |
|---|
| Требование испытания на повышение температуры | Повышение температуры <= 45 К |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 4 мм2 | 0,48 кА |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 1,89 кВ |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Да |
|---|
| Результат | Тест пройден |
|---|
| DIN-рейка/фиксирующая опора | Н.С. 32/Н. 35 |
|---|
| Уставка испытательного усилия | 1 Н |
|---|
| Результат | Тест пройден |
|---|
| Скорость вращения | 10 об/мин |
|---|
| Революции | 135 |
|---|
| Сечение/вес проводника | 0,2 мм2 / 0,2 кг |
|---|
| Результат | Тест пройден |
|---|
| Время воздействия | 30 с |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Номер позиции | 3007314 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE1214 |
|---|
| GTIN | 4017918369996 |
|---|
| Вес за штуку (включая упаковку) | 15,76 г |
|---|
| Вес за штуку (без упаковки) | 15,76 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | Китай |
|---|
| ЭКЛАСС-13.0 | 27250102 |
|---|
| ЭКЛАСС-15.0 | 27250102 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
