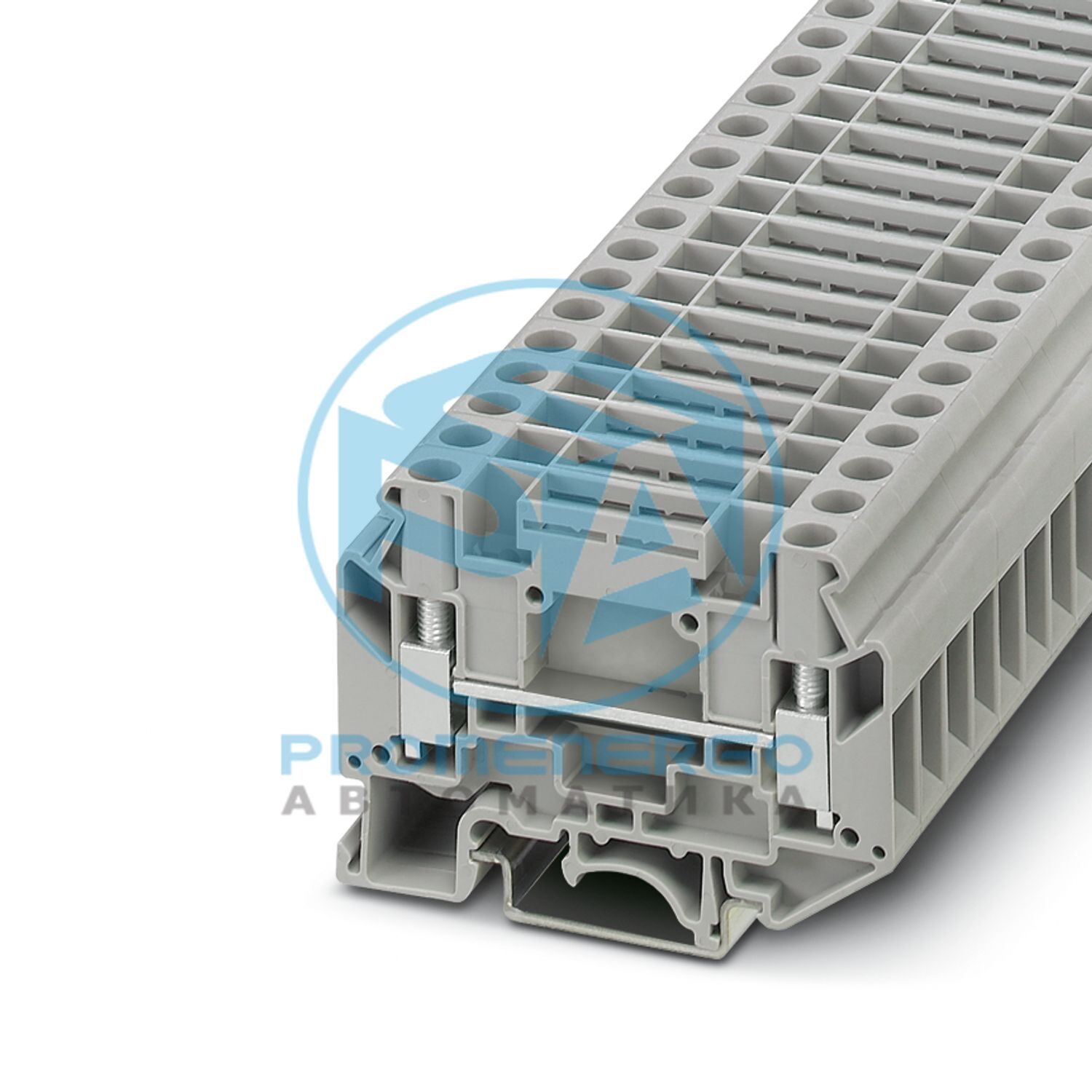

Проходная клемма, ном. напряжение: 800 В, номинальный ток: 41 А, способ подключения: Винтовое соединение, Номинальное сечение: 6 мм 2 , сечение: 0,5 мм 2 - 10 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: серый
Технические характеристики
Тип продукта
Проходной клеммный блок
Семейство продуктов
Великобритания
Количество соединений
2
Количество строк
1
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,31 Вт
Количество соединений на уровень
2
Номинальное сечение
6 мм2
Тестовый момент затяжки гнезда
0.6
Способ подключения
Винтовое соединение
Винтовая резьба
М4
Момент затяжки
1,5...1,6 Нм
Длина зачистки
10 мм
Внутренний цилиндрический калибр
А5
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,5 мм2 ... 10 мм2
Сечение AWG
20 ... 8 (преобразовано согласно IEC)
Сечение провода гибкое
0,5 мм2 ... 6 мм2
Сечение провода, гибкий [AWG]
20 ... 10 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 6 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 6 мм2
2 провода одинакового сечения, жесткие
0,5 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения
0,5 мм2 ... 4 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,5 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 4 мм2
Номинальное сечение
6 мм2
Номинальный ток
41 А
Максимальный ток нагрузки
57 А (при поперечном сечении провода 10 мм2)
Номинальное напряжение
800 В
Ширина
8,2 мм
Ширина торцевой крышки
2,2 мм
Высота
66,5 мм
Глубина на NS 32
53 мм
Глубина по НС 35/7,5
48 мм
Глубина по NS 35/15
55,5 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 6 мм2
0,72 кА
Результат
Тест пройден
Уставка испытательного напряжения
2 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
DIN-рейка/фиксирующая опора
Н.С. 32/Н. 35
Результат
Тест пройден
Скорость вращения
10 об/мин
Революции
135
Сечение/вес проводника
0,5 мм2 / 0,3 кг
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 60947-7-1
Тип крепления
НС 35/7,5
Номер позиции
3072801
Упаковочная единица
50 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
бакалавр
Ключ продукта
BE1233
GTIN
4046356773041
Вес за штуку (включая упаковку)
18 749 г
Вес за штуку (без упаковки)
18 749 г
Номер таможенного тарифа
85369010
Страна происхождения
В
ЭКЛАСС-13.0
27250101
ЭКЛАСС-15.0
27250101
ЭТИМ 10.0
EC000897
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
