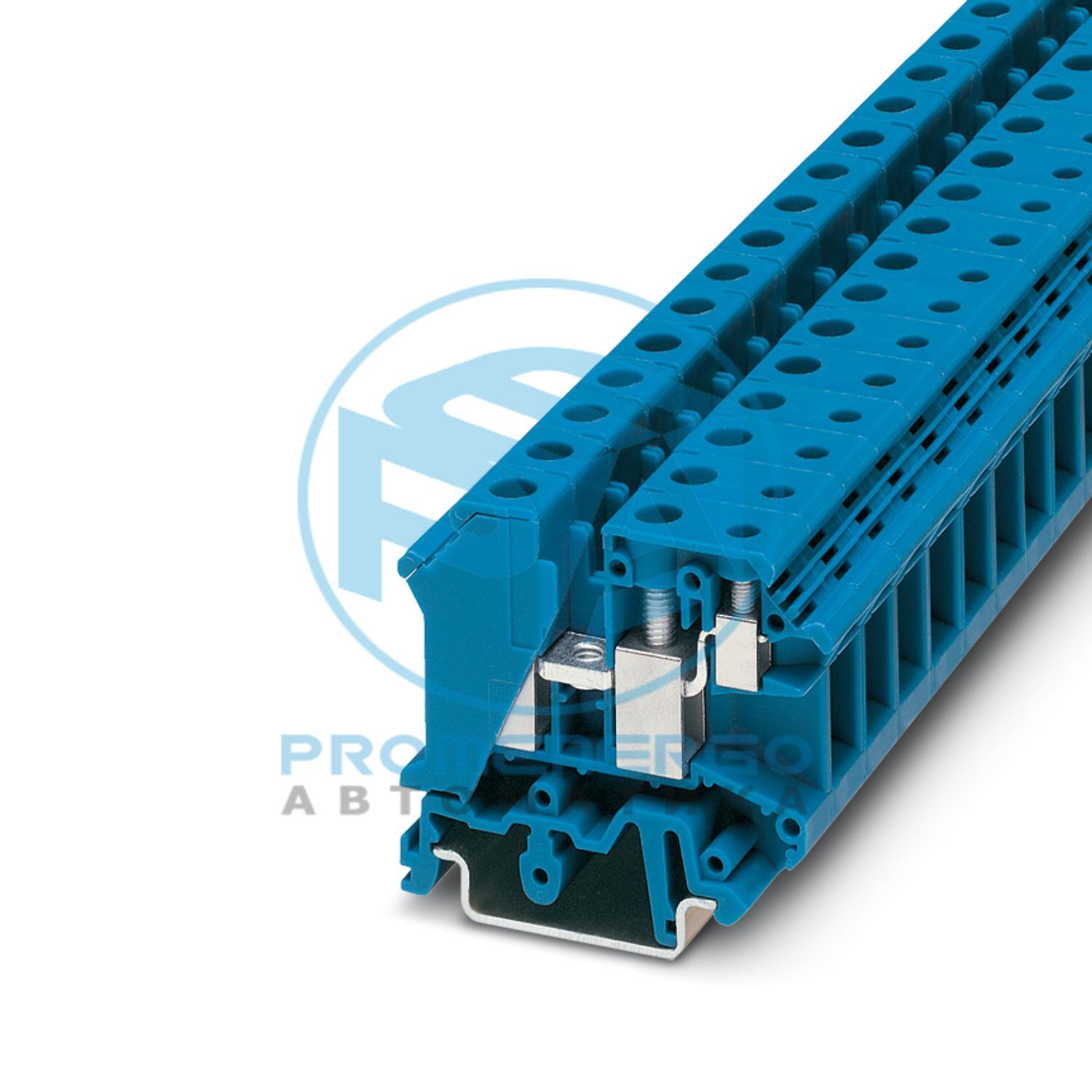

UK 10-PLUS BU - проходная клемма
Проходная клемма, ном. напряжение: 800 В, номинальный ток: 57 А, способ подключения: Винтовое соединение, 1 уровень, Номинальное сечение: 10 мм 2 , сечение: 0,5 мм 2 - 16 мм 2 , Винтовое соединение, 1-й уровень подключения справа, Номинальное сечение: 4 мм 2 , сечение: 0,2 мм 2 - 6 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, НР 32, цвет: синий
Технические характеристики
| Тип продукта | Многопроводная клеммная колодка |
|---|
| Семейство продуктов | Великобритания |
|---|
| Количество соединений | 3 |
|---|
| Количество строк | 2 |
|---|
| Потенциалы | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 8 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 1,82 Вт |
|---|
| Количество соединений на уровень | 3 |
|---|
| Номинальное сечение | 10 мм2 |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Винтовая резьба | М4 |
|---|
| Примечание | Проходной |
|---|
| Момент затяжки | 1,5...1,8 Нм |
|---|
| Длина зачистки | 11 мм |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Сечение проводника жесткое | 0,5 мм2 ... 16 мм2 |
|---|
| Сечение AWG | 20 ... 6 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,5 мм2 ... 10 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 20 ... 8 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 0,5 мм2 ... 10 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 0,5 мм2 ... 6 мм2 |
|---|
| 2 провода одинакового сечения, жесткие | 0,5 мм2 ... 4 мм2 |
|---|
| 2 гибких провода одинакового сечения | 0,5 мм2 ... 4 мм2 |
|---|
| 2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки | 0,5 мм2 ... 2,5 мм2 |
|---|
| 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой | 0,5 мм2 ... 4 мм2 |
|---|
| Номинальное сечение | 10 мм2 |
|---|
| Номинальный ток | 57 А (при поперечном сечении провода 10 мм2) |
|---|
| Максимальный ток нагрузки | 76 А (при подключении проводника сечением 16 мм2 максимальный ток нагрузки не должен превышать суммарный ток всех подключенных проводников.) |
|---|
| Номинальное напряжение | 800 В |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Винтовая резьба | М3 |
|---|
| Момент затяжки | 0,6...0,8 Нм |
|---|
| Длина зачистки | 7 мм |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Сечение проводника жесткое | 0,2 мм2 ... 6 мм2 |
|---|
| Сечение AWG | 24 ... 10 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,2 мм2 ... 4 мм2 |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 0,25 мм2 ... 4 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 0,25 мм2 ... 4 мм2 |
|---|
| 2 провода одинакового сечения, жесткие | 0,2 мм2 ... 1,5 мм2 |
|---|
| 2 гибких провода одинакового сечения | 0,2 мм2 ... 1,5 мм2 |
|---|
| 2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки | 0,25 мм2 ... 1,5 мм2 |
|---|
| 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой | 0,5 мм2 ... 1,5 мм2 |
|---|
| Номинальное сечение | 4 мм2 |
|---|
| Номинальный ток | 32 А (при поперечном сечении провода 6 мм2) |
|---|
| Максимальный ток нагрузки | 41 А (при поперечном сечении провода 6 мм2 максимальный ток нагрузки не должен превышать суммарный ток всех подключенных проводников) |
|---|
| Номинальное напряжение | 800 В |
|---|
| Ширина | 10,2 мм |
|---|
| Высота | 53 мм |
|---|
| Глубина на NS 32 | 52 мм |
|---|
| Глубина по НС 35/7,5 | 47 мм |
|---|
| Глубина по NS 35/15 | 54,5 мм |
|---|
| Цвет | синий (RAL 5015) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 130 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) | 28 МДж/кг |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Открытая боковая панель | Нет |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Номер позиции | 3001475 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE1212 |
|---|
| GTIN | 4017918089948 |
|---|
| Вес за штуку (включая упаковку) | 21,6 г |
|---|
| Вес за штуку (без упаковки) | 21,6 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | ПЛ |
|---|
| ЭКЛАСС-13.0 | 27250101 |
|---|
| ЭКЛАСС-15.0 | 27250101 |
|---|
| Проходной | 600 В |
|---|
| Пик-офф | 600 В |
|---|
| Проходной | 600 В |
|---|
| Пик-офф | 600 В |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 0,112 кг CO2-экв. |
|---|
