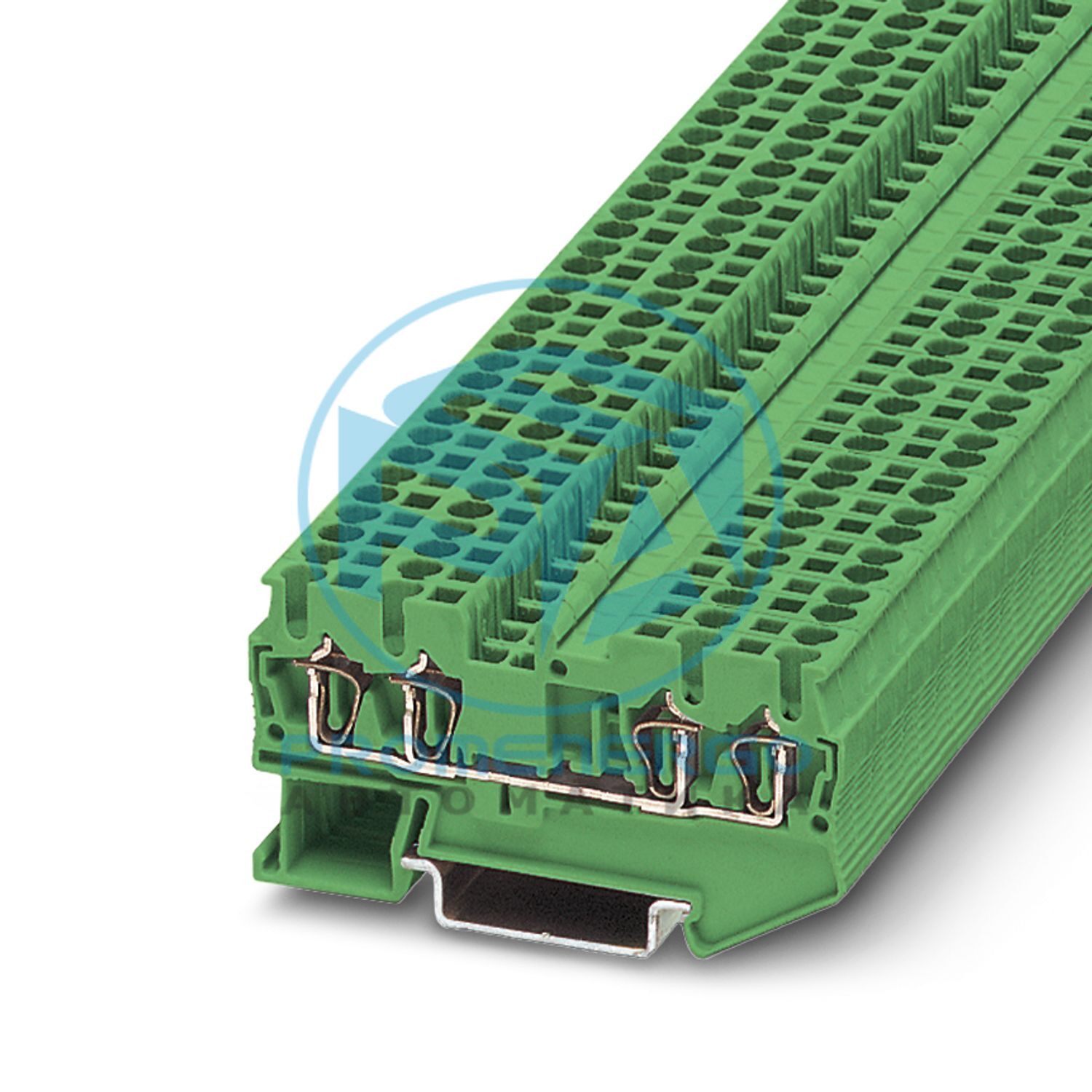

ST 2,5-QUATTRO GN - Проходная клемма

Проходная клемма, ном. напряжение: 800 В, номинальный ток: 24 А, количество подключений: 4, способ подключения: Пружинное соединение, Номинальное сечение: 2,5 мм 2 , сечение: 0,08 мм 2 - 4 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: зеленый

Технические характеристики

ПримечаниеМакс. ток нагрузки не должен превышать суммарный ток всех подключенных проводников.
Тип продуктаМногопроводная клеммная колодка
Семейство продуктовСТ
Количество соединений4
Количество строк1
Потенциалы1
Категория перенапряженияIII
Степень загрязнения3
Номинальное импульсное напряжение8 кВ
Максимальная рассеиваемая мощность для номинального состояния0,77 Вт
Количество соединений на уровень4
Номинальное сечение2,5 мм2
Способ подключенияПружинное соединение
Длина зачистки8 мм... 10 мм
Внутренний цилиндрический калибрА3
Подключение в соотв. со стандартомМЭК 60947-7-1
Сечение проводника жесткое0,08 мм2 ... 4 мм2
Сечение AWG28 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое0,08 мм2 ... 2,5 мм2
Сечение провода, гибкий [AWG]28 ... 14 (преобразовано согласно IEC)
Сечение проводника гибкое, сжатое ультразвуком0,34 мм2 ... 4 мм2
Сечение провода, гибкий [AWG], сжатый ультразвуком22 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)0,14 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)0,14 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой0,5 мм2
Номинальное сечение2,5 мм2
Номинальный ток24 А
Максимальный ток нагрузки28 А (при поперечном сечении провода 4 мм2)
Номинальное напряжение800 В
Идентификация? II 2 GD Ex eb IIC Gb
Диапазон рабочих температур-60 °С ... 85 °С
Сертифицированные аксессуары3030514 D-ST 2,5-QUATTRO
Список мостовВставной мост / FBS 2-5 / 3030161
Данные моста21,5 А (2,5 мм2)
Взрывоопасное повышение температуры40 К (24,2 А/2,5 мм2)
для соединения с мостом550 В
- При перемычке между несмежными клеммными колодками352 В
- При перемычке между несмежными клеммными колодками через клеммную колодку PE.352 В
- При обрезке по длине перемычка с крышкой220 В
- При обрезке по длине перемычкой с перегородкой275 В
Номинальное напряжение изоляции500 В
выход(Постоянный)
Номинальное напряжение550 В
Номинальный ток22 А
Максимальный ток нагрузки26 А
Контактное сопротивление1,17 мОм
Номинальное сечение2,5 мм2
Номинальное сечение AWG14
Емкость подключения жесткая0,08 мм2 ... 4 мм2
Емкость подключения AWG28 ... 12
Гибкая емкость подключения0,08 мм2 ... 2,5 мм2
Емкость подключения AWG28 ... 14
Ширина5,2 мм
Ширина торцевой крышки2,2 мм
Высота72 мм
Глубина по НС 35/7,536,5 мм
Глубина по NS 35/1544 мм
Цветзеленый (RAL 6021)
Класс воспламеняемости согласно UL 94.В0
Группа изоляционных материаловя
Изоляционный материалПенсильвания
Применение статического изоляционного материала на холоде-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)прошедший
Кратковременно выдерживаемый ток 2,5 мм20,3 кА
Кратковременно выдерживаемый ток 4 мм20,48 кА
РезультатТест пройден
Открытая боковая панельДа
Скорость вращения10 об/мин
Революции135
Сечение/вес проводника0,08 мм2/0,1 кг
РезультатТест пройден
РезультатТест пройден
Время воздействия30 с
СпецификацияDIN EN 50155 (VDE 0115-200):2018-05
СпектрКатегория испытаний на длительный срок службы 2, на тележке
Частотаот f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС6,12 (м/с2)2/Гц
Ускорение3,12 г
Продолжительность теста на ось5 часов
Направления испытанийОсь X, Y и Z
РезультатТест пройден
СпецификацияDIN EN 50155 (VDE 0115-200):2018-05
Форма импульсаПолусинусоидальный
Ускорение5г
Продолжительность шока30 мс
Количество ударов в каждом направлении3
Направления испытанийОсь X, Y и Z (поз. и отр.)
РезультатТест пройден
Температура окружающей среды (рабочая)-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)-5 °С ... 70 °С
Температура окружающей среды (срабатывание)-5 °С ... 70 °С
Допустимая влажность (эксплуатация)20 % ... 90 %
Допустимая влажность (хранение/транспортировка)30 % ... 70 %
Подключение в соотв. со стандартомМЭК 60947-7-1
Тип крепленияНС 35/7,5
Номер позиции3037465
Упаковочная единица50 шт.
Минимальный объем заказа50 шт.
Ключ продажбакалавр
Ключ продуктаBE2113
GTIN4017918622497
Вес за штуку (включая упаковку)9582 г
Вес за штуку (без упаковки)9561 г
Номер таможенного тарифа85369010
Страна происхожденияDE
ЭКЛАСС-13.027250101
ЭКЛАСС-15.027250101
ЭТИМ 10.0EC000897
СПСК 21.039121400
Только гибкие проводники550 В
Только жесткие проводники550 В
Только гибкие проводники550 В
Только жесткие проводники550 В
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
CO2e кг0,042 кг CO2-экв.
