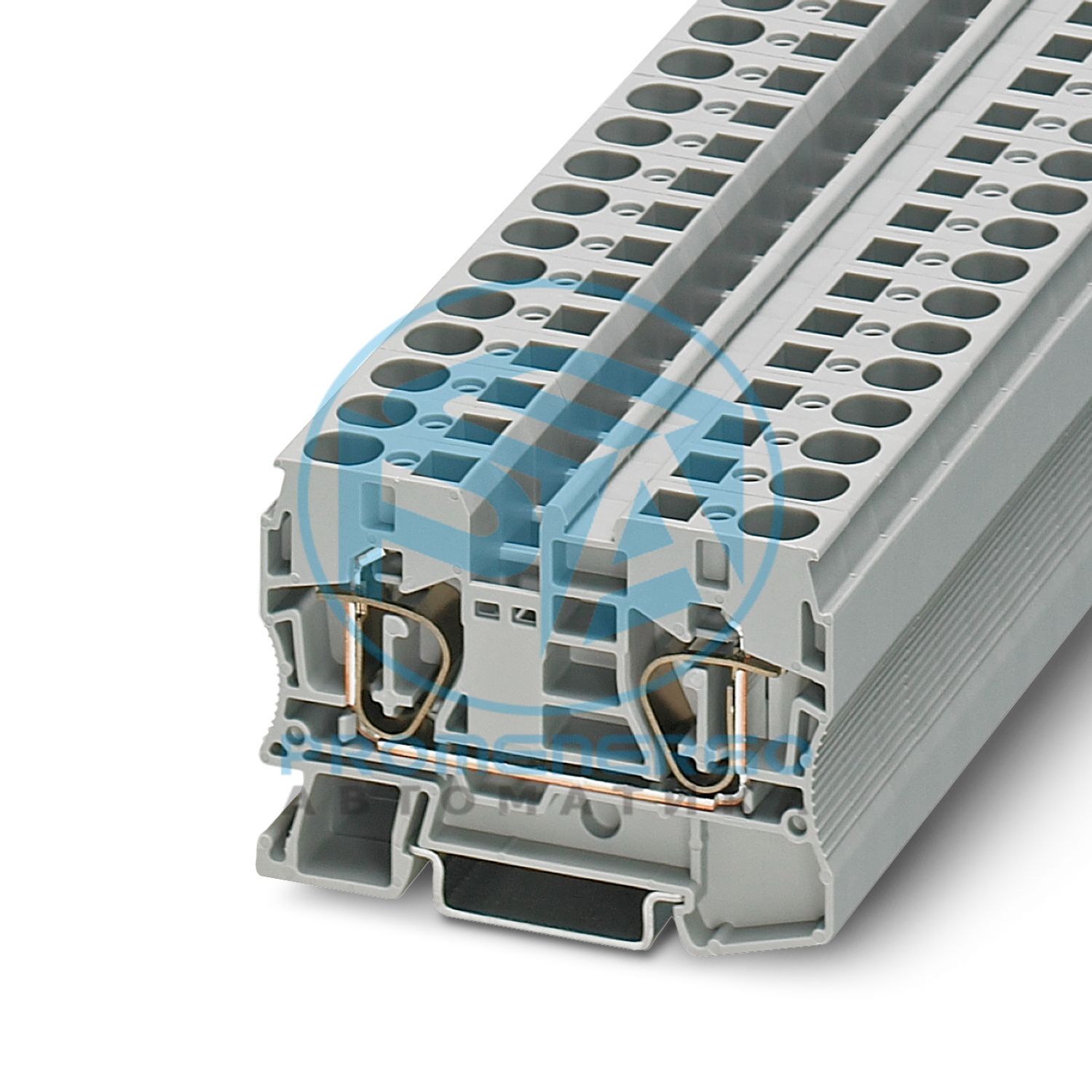

ST 10 - проходная клемма
Проходная клемма, ном. напряжение: 1000 В, номинальный ток: 57 А, количество подключений: 2, способ подключения: Пружинное соединение, Номинальное сечение: 10 мм 2 , сечение: 0,2 мм 2 - 16 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
| Тип продукта | Проходной клеммный блок |
|---|
| Семейство продуктов | СТ |
|---|
| Область применения | Железнодорожная отрасль |
|---|
| Количество соединений | 2 |
|---|
| Количество строк | 1 |
|---|
| Потенциалы | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 8 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 1,82 Вт |
|---|
| Количество соединений на уровень | 2 |
|---|
| Номинальное сечение | 10 мм2 |
|---|
| Способ подключения | Пружинное соединение |
|---|
| Длина зачистки | 18 мм |
|---|
| Внутренний цилиндрический калибр | А6 |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Сечение проводника жесткое | 0,2 мм2 ... 16 мм2 |
|---|
| Сечение AWG | 24 ... 6 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,2 мм2 ... 10 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 24 ... 8 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 0,25 мм2 ... 10 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 0,25 мм2 ... 10 мм2 |
|---|
| 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой | 1,5 мм2 ... 2,5 мм2 |
|---|
| Номинальное сечение | 10 мм2 |
|---|
| Номинальный ток | 57 А |
|---|
| Максимальный ток нагрузки | 65 А (при поперечном сечении провода 16 мм2) |
|---|
| Номинальное напряжение | 1000 В |
|---|
| Идентификация | ? II 2 GD Ex eb IIC Gb |
|---|
| Диапазон рабочих температур | -60 °С ... 85 °С |
|---|
| Сертифицированные аксессуары | 3036644 Д-СТ 10 |
|---|
| Список мостов | Вставной мост / FBS 2-10 / 3005947 |
|---|
| Данные моста | 53,5 А (10 мм2) |
|---|
| Взрывоопасное повышение температуры | 40 К (56,6 А/10 мм2) |
|---|
| для соединения с мостом | 550 В |
|---|
| Номинальное напряжение изоляции | 500 В |
|---|
| выход | (Постоянный) |
|---|
| Номинальное напряжение | 550 В |
|---|
| Номинальный ток | 51 А |
|---|
| Максимальный ток нагрузки | 59,5 А |
|---|
| Контактное сопротивление | 0,4 мОм |
|---|
| Номинальное сечение | 10 мм2 |
|---|
| Номинальное сечение AWG | 8 |
|---|
| Емкость подключения жесткая | 1,5 мм2 ... 16 мм2 |
|---|
| Емкость подключения AWG | 16 ... 6 |
|---|
| Гибкая емкость подключения | 1,5 мм2 ... 10 мм2 |
|---|
| Емкость подключения AWG | 16 ... 8 |
|---|
| Ширина | 10,2 мм |
|---|
| Ширина торцевой крышки | 2,2 мм |
|---|
| Высота | 71,5 мм |
|---|
| Глубина по НС 35/7,5 | 50,3 мм |
|---|
| Глубина по NS 35/15 | 57,8 мм |
|---|
| Цвет | серый (RAL 7042) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 130 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Уставка испытательного напряжения | 9,8 кВ |
|---|
| Результат | Тест пройден |
|---|
| Требование испытания на повышение температуры | Повышение температуры <= 45 К |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 10 мм2 | 1,2 кА |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 2,2 кВ |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Да |
|---|
| Результат | Тест пройден |
|---|
| DIN-рейка/фиксирующая опора | Н.С. 35 |
|---|
| Уставка испытательного усилия | 5 Н |
|---|
| Результат | Тест пройден |
|---|
| Скорость вращения | 10 (+/- 2) об/мин |
|---|
| Революции | 135 |
|---|
| Сечение/вес проводника | 0,2 мм2 / 0,2 кг |
|---|
| Результат | Тест пройден |
|---|
| Температурные циклы | 192 |
|---|
| Результат | Тест пройден |
|---|
| Время воздействия | 30 с |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2022-06 |
|---|
| Спектр | Категория испытаний на длительный срок службы 2, на тележке |
|---|
| Частота | от f 1 = 5 Гц до f 2 = 250 Гц |
|---|
| уровень РАС | 6,12 (м/с2)2/Гц |
|---|
| Ускорение | 3,12 г |
|---|
| Продолжительность теста на ось | 5 часов |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2022-06 |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 5г |
|---|
| Продолжительность шока | 30 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Номер позиции | 3036110 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE2111 |
|---|
| GTIN | 4017918819088 |
|---|
| Вес за штуку (включая упаковку) | 25,31 г |
|---|
| Вес за штуку (без упаковки) | 25 262 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | ПЛ |
|---|
| ЭКЛАСС-13.0 | 27250101 |
|---|
| ЭКЛАСС-15.0 | 27250101 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 0,224 кг CO2-экв. |
|---|
