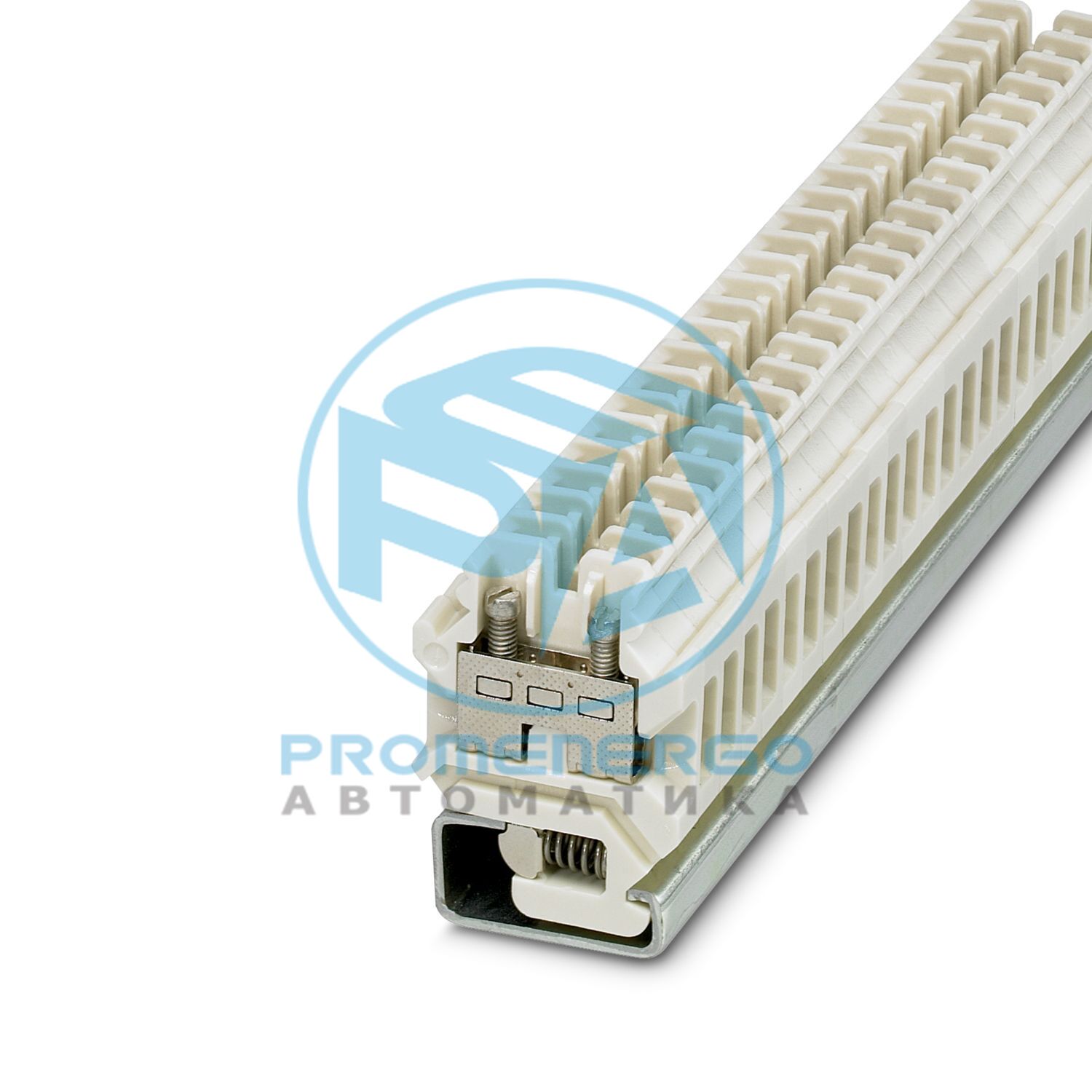

SSK 110 KER-EX - Проходная клемма
Проходная клемма, способ подключения: винтовое соединение, сечение: 0,5 мм 2 - 10 мм 2 , 20 - 8 AWG, ширина: 8,4 мм, цвет: белый, тип монтажа: NS 32, материал изоляции: керамика
Технические характеристики
| Тип продукта | Высокотемпературный клеммный блок |
|---|
| Семейство продуктов | ССК |
|---|
| Количество соединений | 2 |
|---|
| Количество строк | 1 |
|---|
| Потенциалы | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 8 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 1,31 Вт |
|---|
| Количество соединений на уровень | 2 |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Винтовая резьба | М4 |
|---|
| Момент затяжки | 1,5...1,8 Нм |
|---|
| Длина зачистки | 10 мм |
|---|
| Внутренний цилиндрический калибр | А4 |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Сечение проводника жесткое | 0,5 мм2 ... 10 мм2 |
|---|
| Сечение AWG | 20 ... 8 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,5 мм2 ... 6 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 20 ... 10 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 0,5 мм2 ... 6 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 0,5 мм2 ... 4 мм2 |
|---|
| 2 провода одинакового сечения, жесткие | 0,5 мм2 ... 2,5 мм2 |
|---|
| 2 гибких провода одинакового сечения | 0,5 мм2 ... 2,5 мм2 |
|---|
| 2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки | 0,5 мм2 ... 2,5 мм2 |
|---|
| 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой | 0,5 мм2 ... 2,5 мм2 |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Номинальный ток | 41 А |
|---|
| Максимальный ток нагрузки | 57 А (при поперечном сечении провода 10 мм2) |
|---|
| Номинальное напряжение | 800 В |
|---|
| Идентификация | ? II 2 GD Ex eb IIC Gb |
|---|
| Диапазон рабочих температур | -60 °С ... 180 °С |
|---|
| Сертифицированные аксессуары | 0202060 Д-ССК 110 КЕР |
|---|
| Список мостов | Цепной мост /КБ-8/0202206 |
|---|
| Данные моста | 49 А (10 мм2) |
|---|
| Взрывоопасное повышение температуры | 40 К (40,3 А/6 мм2) |
|---|
| для соединения с мостом | 440 В |
|---|
| Номинальное напряжение изоляции | 400 В |
|---|
| выход | (Постоянный) |
|---|
| Номинальное напряжение | 440 В |
|---|
| Номинальный ток | 36,5 А |
|---|
| Максимальный ток нагрузки | 49 А |
|---|
| Контактное сопротивление | 0,74 мОм |
|---|
| Диапазон крутящего момента | 1,5 Нм ... 1,8 Нм |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Номинальное сечение AWG | 10 |
|---|
| Емкость подключения жесткая | 0,5 мм2 ... 10 мм2 |
|---|
| Емкость подключения AWG | 20 ... 8 |
|---|
| Гибкая емкость подключения | 0,5 мм2 ... 6 мм2 |
|---|
| Емкость подключения AWG | 20 ... 10 |
|---|
| Ширина | 8 мм |
|---|
| Ширина торцевой крышки | 4 мм |
|---|
| Высота | 38,4 мм |
|---|
| Глубина | 47,3 мм |
|---|
| Глубина на NS 32 | 50,2 мм |
|---|
| Цвет | слоновая кость (RAL 1014) |
|---|
| Материал | Керамика |
|---|
| Группа изоляционных материалов | я |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 1000 °С |
|---|
| Уставка испытательного напряжения | 9,8 кВ |
|---|
| Результат | Тест пройден |
|---|
| Требование испытания на повышение температуры | Повышение температуры <= 45 К |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 6 мм2 | 0,72 кА |
|---|
| Кратковременно выдерживаемый ток 10 мм2 | 1,2 кА |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 2 кВ |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Да |
|---|
| Результат | Тест пройден |
|---|
| DIN-рейка/фиксирующая опора | Н.С. 32 |
|---|
| Уставка испытательного усилия | 5 Н |
|---|
| Результат | Тест пройден |
|---|
| Скорость вращения | 10 об/мин |
|---|
| Революции | 135 |
|---|
| Сечение/вес проводника | 0,5 мм2 / 0,3 кг |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °С ... 180 °С |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Номер позиции | 0502058 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE1211 |
|---|
| GTIN | 4017918002510 |
|---|
| Вес за штуку (включая упаковку) | 29,25 г |
|---|
| Вес за штуку (без упаковки) | 26,08 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | DE |
|---|
| ЭКЛАСС-13.0 | 27250101 |
|---|
| ЭКЛАСС-15.0 | 27250101 |
|---|
| не соответствует взрывозащите | 600 В |
|---|
| Только гибкие проводники | 440 В |
|---|
| Только гибкие проводники | 440 В |
|---|
| Только гибкие проводники | 440 В |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 0,637 кг CO2-экв. |
|---|
