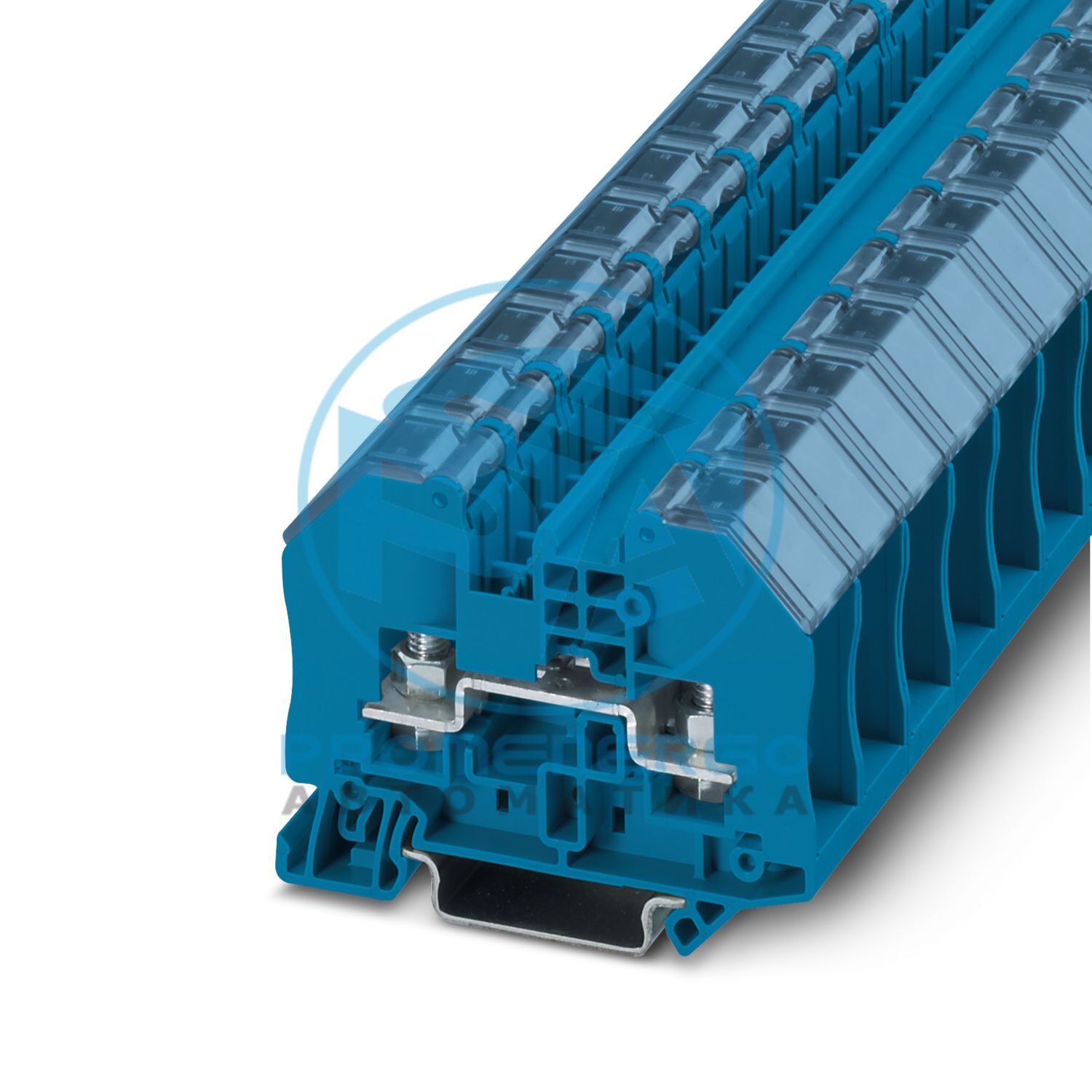

RTO 5-TC BU - Проходная клемма
Проходная клемма с болтовым соединением и прозрачным защитным кожухом, сечение: 0,1-6 мм 2 , AWG: 26-10, ширина 16,3 мм, цвет: синий
Технические характеристики
| Общий | Нетte: the BE-RT... path extension is to be used for non-insulated cable lugs (see accessories). |
|---|
| Тип продукта | Клеммный блок с болтовым соединением |
|---|
| Семейство продуктов | РТО |
|---|
| Количество соединений | 2 |
|---|
| Количество строк | 1 |
|---|
| Потенциалы | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 8 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 1,31 Вт |
|---|
| Количество соединений на уровень | 2 |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Способ подключения | Болтовое соединение |
|---|
| Длина зачистки | Длина зачистки зависит от технических характеристик, предоставленных производителем кабельных наконечников. |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Номинальный ток | 41 А |
|---|
| Максимальный ток нагрузки | 41 А (при поперечном сечении провода 6 мм2) |
|---|
| Номинальное напряжение | 1000 В |
|---|
| Подключение в соотв. со стандартом | DIN 46234:1980-03 |
|---|
| Поперечное сечение | 0,5 мм2 ... 6 мм2 |
|---|
| Диапазон поперечного сечения AWG | 20 ... 10 (преобразовано согласно IEC) |
|---|
| Диаметр отверстия | 5,3 мм |
|---|
| Ширина | 10 мм |
|---|
| Диаметр болта | 5 мм |
|---|
| Винтовая резьба | М5 |
|---|
| Момент затяжки | 2,5...3 Нм |
|---|
| Подключение в соотв. со стандартом | DIN 46237:1970-07 |
|---|
| Поперечное сечение | 1 мм2 ... 6 мм2 |
|---|
| Диапазон поперечного сечения AWG | 16 ... 10 (преобразовано согласно IEC) |
|---|
| Диаметр отверстия | 5,3 мм |
|---|
| Ширина | 10 мм |
|---|
| Диаметр болта | 5 мм |
|---|
| Винтовая резьба | М5 |
|---|
| Момент затяжки | 2,5...3 Нм |
|---|
| Цвет идентификации кольцевых кабельных наконечников: красный | 1 мм2 |
|---|
| Цвет идентификации кольцевых кабельных наконечников: синий. | 2,5 мм2 |
|---|
| Цвет идентификации кольцевых кабельных наконечников: желтый | 6 мм2 |
|---|
| Ширина | 16,3 мм |
|---|
| Ширина торцевой крышки | 2,2 мм |
|---|
| Высота | 66 мм |
|---|
| Глубина по НС 35/7,5 | 51 мм |
|---|
| Глубина по NS 35/15 | 58,5 мм |
|---|
| Цвет | синий (RAL 5015) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 130 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) | 28 МДж/кг |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Открытая боковая панель | Да |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Номер позиции | 3049851 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE4312 |
|---|
| GTIN | 4046356425148 |
|---|
| Вес за штуку (включая упаковку) | 33 038 г |
|---|
| Вес за штуку (без упаковки) | 33 038 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | Китай |
|---|
| ЭКЛАСС-13.0 | 27250101 |
|---|
| ЭКЛАСС-15.0 | 27250101 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 0,307 кг CO2-экв. |
|---|
