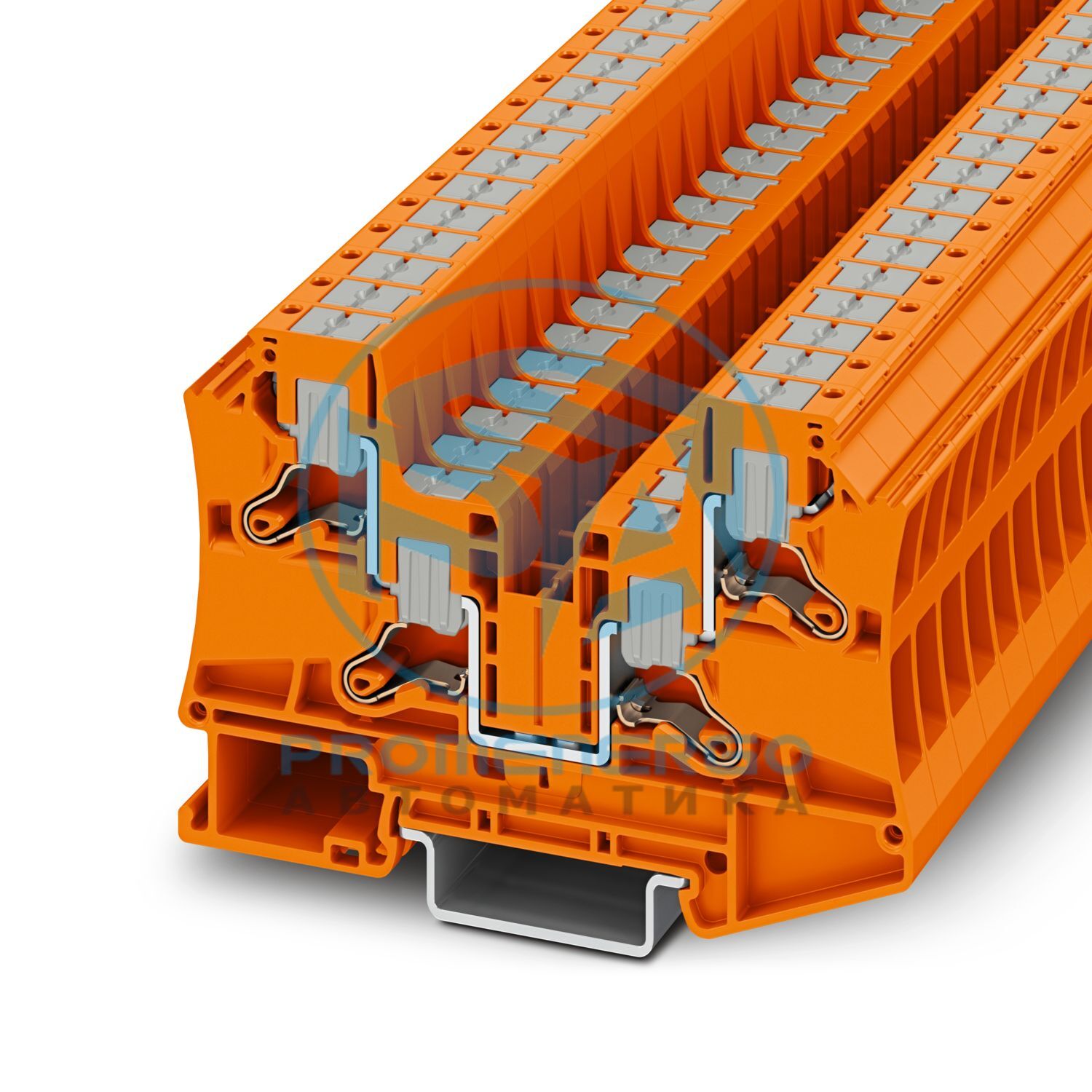

PTV 6-QUATTRO OG - Проходная клемма
Проходная клемма, ном. напряжение: 1000 В, номинальный ток: 41 А, количество подключений: 4, количество позиций: 1, метод подключения: Зажим Push-in, номинальное сечение: 6 мм 2 , сечение: 0,5 мм 2 - 10 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: оранжевый
Технические характеристики
| Примечание | Макс. ток нагрузки не должен превышать суммарный ток всех подключенных проводников. |
|---|
| Тип продукта | Проходной клеммный блок |
|---|
| Семейство продуктов | ПТВ |
|---|
| Область применения | Железнодорожная отрасль |
|---|
| Количество позиций | 1 |
|---|
| Количество соединений | 4 |
|---|
| Количество строк | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 8 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 1,31 Вт |
|---|
| Количество соединений на уровень | 4 |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Способ подключения | Соединение push-in |
|---|
| Длина зачистки | 10 мм... 12 мм |
|---|
| Внутренний цилиндрический калибр | А5 |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Сечение проводника жесткое | 0,5 мм2 ... 10 мм2 |
|---|
| Сечение AWG | 20 ... 8 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,5 мм2 ... 10 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 20 ... 8 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 0,5 мм2 ... 6 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 0,5 мм2 ... 6 мм2 |
|---|
| Гибкое сечение провода (2 провода одинакового сечения, с наконечником TWIN и пластиковой втулкой) | 0,5 мм2 ... 4 мм2 |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Номинальный ток | 41 А |
|---|
| Максимальный ток нагрузки | 52 А (при поперечном сечении провода 10 мм2, жесткий) |
|---|
| Номинальное напряжение | 1000 В |
|---|
| Сечение проводника жесткое | 1,5 мм2 ... 10 мм2 |
|---|
| Сечение проводника, жесткое [AWG] | 16 ... 8 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 4 мм2 ... 6 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 2,5 мм2 ... 6 мм2 |
|---|
| Идентификация | ? II 2 G Ex eb IIC Gb |
|---|
| Диапазон рабочих температур | -60 °С ... 110 °С |
|---|
| Сертифицированные аксессуары | 1180930 D-PTV 6-QUATTRO |
|---|
| Список мостов | Вставной мост / FBS 2-8 / 3030284 |
|---|
| Данные моста | 36 А (6 мм2) |
|---|
| Взрывоопасное повышение температуры | 40 К (35 А/6 мм2) |
|---|
| для соединения с мостом | 550 В |
|---|
| - При перемычке между несмежными клеммными колодками | 352 В |
|---|
| - При перемычке между несмежными клеммными колодками через клеммную колодку PE. | 352 В |
|---|
| - При обрезке по длине перемычками | 220 В |
|---|
| - При обрезке по длине перемычка с крышкой | 275 В |
|---|
| Номинальное напряжение изоляции | 500 В |
|---|
| выход | (Постоянный) |
|---|
| Номинальное напряжение | 550 В |
|---|
| Номинальный ток | 35 А (6 мм2) |
|---|
| Максимальный ток нагрузки | 45 А (10 мм2) |
|---|
| Контактное сопротивление | 0,7 мОм |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Номинальное сечение AWG | 10 |
|---|
| Емкость подключения жесткая | 0,5 мм2 ... 10 мм2 |
|---|
| Емкость подключения AWG | 20 ... 8 |
|---|
| Гибкая емкость подключения | 0,5 мм2 ... 10 мм2 |
|---|
| Емкость подключения AWG | 20 ... 8 |
|---|
| Ширина | 8,2 мм |
|---|
| Ширина торцевой крышки | 2,2 мм |
|---|
| Высота | 84,7 мм |
|---|
| Глубина | 57,6 мм |
|---|
| Глубина по НС 35/7,5 | 59,1 мм |
|---|
| Глубина по NS 35/15 | 66,6 мм |
|---|
| Цвет | оранжевый (RAL 2003) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | ПА 6.6 |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 125 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) | 28 МДж/кг |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Результат | Тест пройден |
|---|
| Требование испытания на повышение температуры | Повышение температуры <= 45 К |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 6 мм2 | 0,72 кА |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 2,2 кВ |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Да |
|---|
| Результат | Тест пройден |
|---|
| DIN-рейка/фиксирующая опора | Н.С. 35 |
|---|
| Результат | Тест пройден |
|---|
| Скорость вращения | 10 об/мин |
|---|
| Революции | 135 |
|---|
| Сечение/вес проводника | 0,5 мм2 / 0,3 кг |
|---|
| Результат | Тест пройден |
|---|
| Температурные циклы | 192 |
|---|
| Результат | Тест пройден |
|---|
| Время воздействия | 30 с |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2018-05 |
|---|
| Спектр | Категория испытаний на длительный срок службы 2, на тележке |
|---|
| Частота | от f 1 = 5 Гц до f 2 = 250 Гц |
|---|
| уровень РАС | 6,12 (м/с2)2/Гц |
|---|
| Ускорение | 3,12 г |
|---|
| Продолжительность теста на ось | 5 часов |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2018-05 |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 30 г |
|---|
| Продолжительность шока | 18 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Номер позиции | 1291931 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 100 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE2313 |
|---|
| GTIN | 4063151524913 |
|---|
| Вес за штуку (включая упаковку) | 25 039 г |
|---|
| Вес за штуку (без упаковки) | 25 039 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | Китай |
|---|
| ЭКЛАСС-13.0 | 27250101 |
|---|
| ЭКЛАСС-15.0 | 27250101 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
