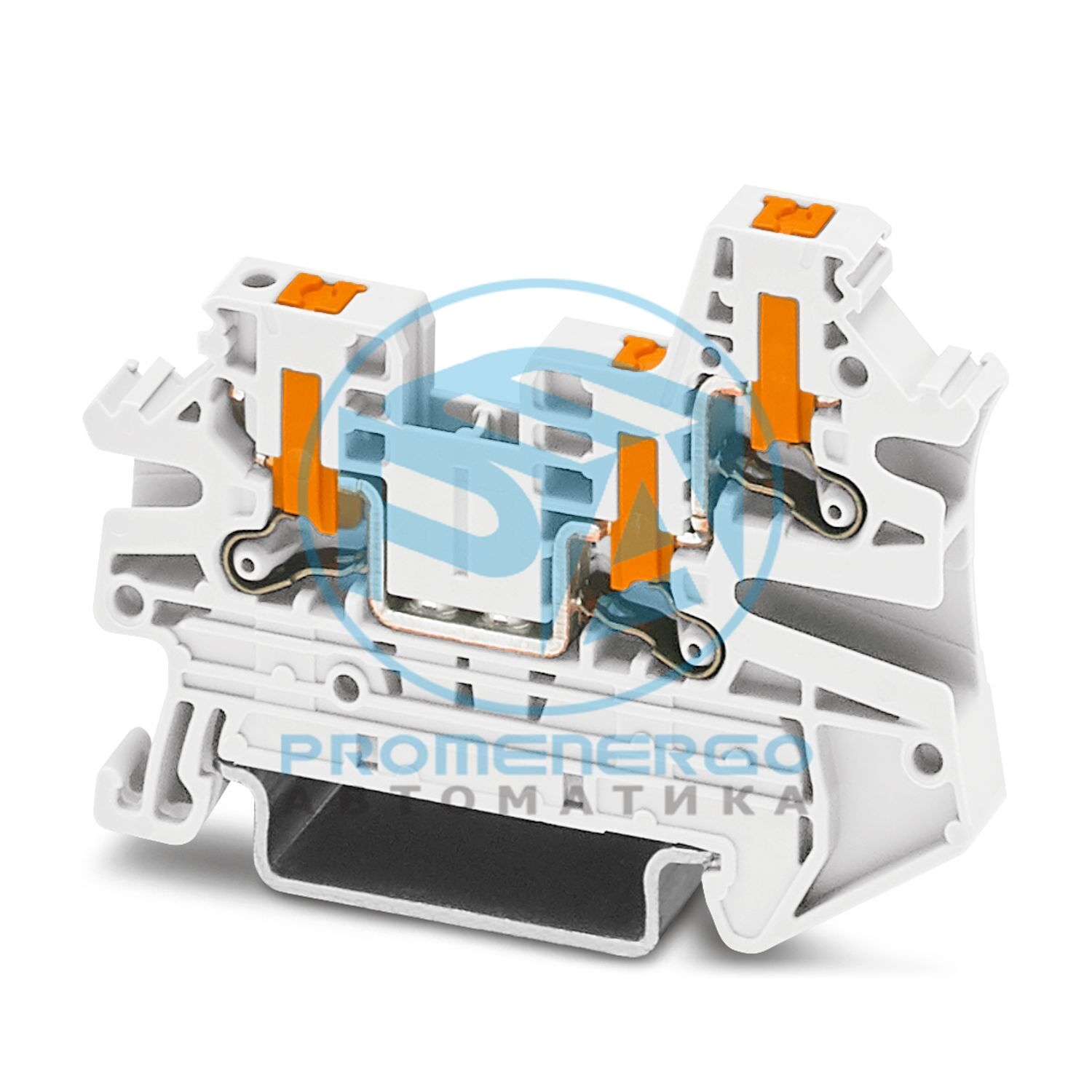

PTV 2,5-TWIN WH - Проходная клемма

Проходная клемма, ном. напряжение: 800 В, номинальный ток: 24 А, количество подключений: 3, метод подключения: Зажим Push-in, номинальное сечение: 2,5 мм 2 , сечение: 0,14 мм 2 - 4 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: белый

Технические характеристики

ПримечаниеМакс. ток нагрузки не должен превышать суммарный ток всех подключенных проводников.
Тип продуктаМногопроводная клеммная колодка
Семейство продуктовПТВ
Область примененияЖелезнодорожная отрасль
Количество соединений3
Количество строк1
Потенциалы1
Категория перенапряженияIII
Степень загрязнения3
Номинальное импульсное напряжение8 кВ
Максимальная рассеиваемая мощность для номинального состояния0,77 Вт
Количество соединений на уровень3
Номинальное сечение2,5 мм2
Способ подключенияСоединение push-in
Длина зачистки8 мм... 10 мм
Внутренний цилиндрический калибрА3
Подключение в соотв. со стандартомМЭК 60947-7-1
Сечение проводника жесткое0,14 мм2 ... 4 мм2
Сечение AWG26 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое0,14 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]26 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)0,14 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)0,14 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой0,5 мм2 ... 1,5 мм2
Номинальное сечение2,5 мм2
Номинальный ток24 А (при поперечном сечении провода 2,5 мм2)
Максимальный ток нагрузки28 А (при поперечном сечении провода 4 мм2, жесткий)
Номинальное напряжение800 В
Сечение проводника жесткое0,5 мм2 ... 4 мм2
Сечение проводника, жесткое [AWG]20 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)1,5 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)1,5 мм2 ... 2,5 мм2
Идентификация? II 2 G Ex eb IIC Gb
Диапазон рабочих температур-60 °С ... 110 °С
Сертифицированные аксессуары1088747 Д-ПТВ 2,5/4-TWIN
Список мостовВставной мост / FBS 2-5 / 3030161
Данные моста20,5 А (2,5 мм2)
Взрывоопасное повышение температуры40 К (21,1 А/2,5 мм2)
для соединения с мостом550 В
- При перемычке между несмежными клеммными колодками352 В
- При обрезке по длине перемычками275 В
- При обрезке по длине перемычка с крышкой275 В
- При обрезке по длине перемычкой с перегородкой550 В
Номинальное напряжение изоляции500 В
выход(Постоянный)
Номинальное напряжение550 В
Номинальный ток20,5 А (2,5 мм2)
Максимальный ток нагрузки24,5 А (4 мм2)
Контактное сопротивление0,8 мОм
Номинальное сечение2,5 мм2
Номинальное сечение AWG14
Емкость подключения жесткая0,14 мм2 ... 4 мм2
Емкость подключения AWG26 ... 12
Гибкая емкость подключения0,14 мм2 ... 4 мм2
Емкость подключения AWG26 ... 12
Ширина5,2 мм
Ширина торцевой крышки2,2 мм
Высота60 мм
Глубина45,7 мм
Глубина по НС 35/7,547,2 мм
Глубина по NS 35/1554,7 мм
Цветбелый (RAL 9010)
Класс воспламеняемости согласно UL 94.В0
Группа изоляционных материаловя
Изоляционный материалПенсильвания
Применение статического изоляционного материала на холоде-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)прошедший
РезультатТест пройден
Требование испытания на повышение температурыПовышение температуры <= 45 К
РезультатТест пройден
Кратковременно выдерживаемый ток 2,5 мм20,3 кА
РезультатТест пройден
Уставка испытательного напряжения2 кВ
РезультатТест пройден
Открытая боковая панельДа
РезультатТест пройден
DIN-рейка/фиксирующая опораН.С. 35
Уставка испытательного усилия1 Н
РезультатТест пройден
Скорость вращения10 об/мин
Революции135
Сечение/вес проводника0,14 мм2/0,2 кг
РезультатТест пройден
Температурные циклы192
РезультатТест пройден
Время воздействия30 с
РезультатТест пройден
СпецификацияDIN EN 50155 (VDE 0115-200):2018-05
СпектрКатегория испытаний на длительный срок службы 2, на тележке
Частотаот f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС6,12 (м/с2)2/Гц
Ускорение3,12 г
Продолжительность теста на ось5 часов
Направления испытанийОсь X, Y и Z
РезультатТест пройден
СпецификацияDIN EN 50155 (VDE 0115-200):2018-05
Форма импульсаПолусинусоидальный
Ускорение30 г
Продолжительность шока18 мс
Количество ударов в каждом направлении3
Направления испытанийОсь X, Y и Z (поз. и отр.)
РезультатТест пройден
Температура окружающей среды (рабочая)-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)-5 °С ... 70 °С
Температура окружающей среды (срабатывание)-5 °С ... 70 °С
Допустимая влажность (эксплуатация)20 % ... 90 %
Допустимая влажность (хранение/транспортировка)30 % ... 70 %
Подключение в соотв. со стандартомМЭК 60947-7-1
Тип крепленияНС 35/7,5
Номер позиции1451437
Упаковочная единица50 шт.
Минимальный объем заказа100 шт.
Ключ продажбакалавр
Ключ продуктаBE2312
GTIN4063151839017
Вес за штуку (включая упаковку)8,423 г
Вес за штуку (без упаковки)8,423 г
Номер таможенного тарифа85369010
Страна происхожденияКитай
ЭКЛАСС-13.027250101
ЭКЛАСС-15.027250101
ЭТИМ 10.0EC000897
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
