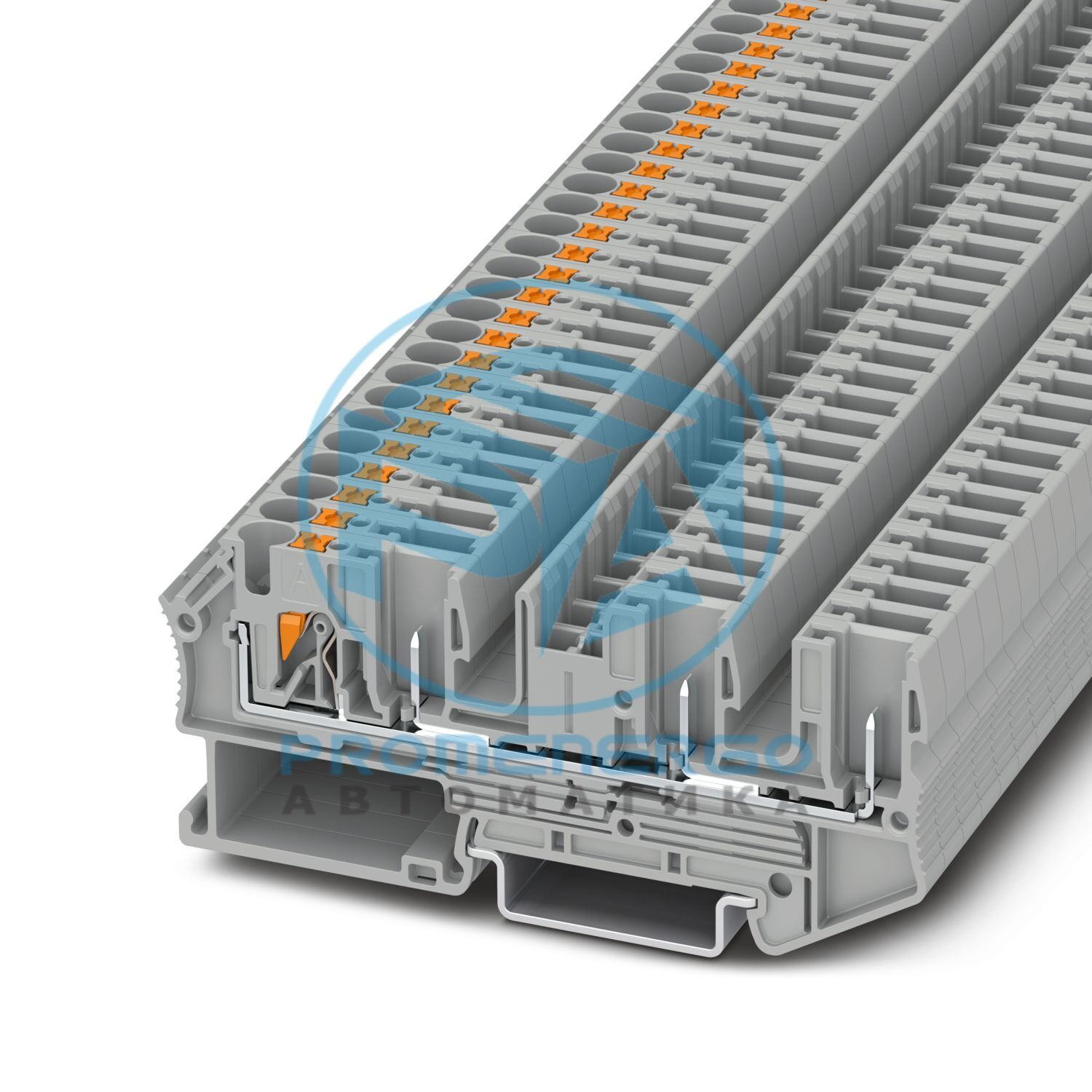

PT 4-QUATTRO/3CP - Проходная клемма
Проходная клемма, ном. напряжение: 800 В, номинальный ток: 32 А, длительный тепловой ток I th : 32 А, метод подключения: Зажим Push-in/штекер, сечение: 0,2 мм 2 - 6 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
| Общий | Макс. ток нагрузки не должен превышать суммарный ток всех подключенных проводников. Ток и напряжение определяются используемой вилкой. |
|---|
| Тип продукта | Втычной клеммный блок |
|---|
| Семейство продуктов | ПТ |
|---|
| Количество строк | 1 |
|---|
| Номинальное импульсное напряжение | 8 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 1,02 Вт |
|---|
| Способ подключения | Соединение Push-in/штекерное |
|---|
| Длина зачистки | 10 мм... 12 мм |
|---|
| Сечение проводника жесткое | 0,2 мм2 ... 6 мм2 |
|---|
| Сечение AWG | 24 ... 10 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,2 мм2 ... 6 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 24 ... 10 (преобразовано согласно IEC) |
|---|
| Сечение проводника гибкое, сжатое ультразвуком | 0,34 мм2 ... 6 мм2 |
|---|
| Сечение провода, гибкий [AWG], сжатый ультразвуком | 22 ... 10 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 0,25 мм2 ... 4 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 0,25 мм2 ... 4 мм2 |
|---|
| 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой | 0,5 мм2 ... 1 мм2 |
|---|
| Термический непрерывный ток Ith | 32 А |
|---|
| Номинальный ток | 32 А |
|---|
| Максимальный ток нагрузки | 32 А (при поперечном сечении провода 6 мм2, жесткий) |
|---|
| Номинальное напряжение | 800 В |
|---|
| Сечение проводника жесткое | 0,5 мм2 ... 6 мм2 |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 0,5 мм2 ... 4 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 0,5 мм2 ... 4 мм2 |
|---|
| Ширина | 6,2 мм |
|---|
| Высота | 90,8 мм |
|---|
| Глубина | 36,8 мм |
|---|
| Глубина по НС 35/7,5 | 36,7 мм |
|---|
| Глубина по NS 35/15 | 44,3 мм |
|---|
| Цвет | серый (RAL 7042) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 130 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) | 28 МДж/кг |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 4 мм2 | 0,48 кА |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 2 кВ |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Да |
|---|
| DIN-рейка/фиксирующая опора | Н.С. 35 |
|---|
| Результат | Тест пройден |
|---|
| Время воздействия | 30 с |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2018-05 |
|---|
| Спектр | Категория испытаний на длительный срок службы 2, на тележке |
|---|
| Частота | от f 1 = 5 Гц до f 2 = 150 Гц |
|---|
| уровень РАС | 0,964 (м/с2)2/Гц |
|---|
| Ускорение | 0,58 г |
|---|
| Продолжительность теста на ось | 5 часов |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Результат | Тест пройден |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 30 г |
|---|
| Продолжительность шока | 18 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 100 °C (макс. диапазон рабочих температур, включая самонагрев, см. кривую снижения характеристик) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Номер позиции | 1091577 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE2241 |
|---|
| GTIN | 4055626904924 |
|---|
| Вес за штуку (включая упаковку) | 13 074 г |
|---|
| Вес за штуку (без упаковки) | 13 074 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | ПЛ |
|---|
| ЭКЛАСС-13.0 | 27250117 |
|---|
| ЭКЛАСС-15.0 | 27250117 |
|---|
| Только гибкие проводники | 800 В |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
