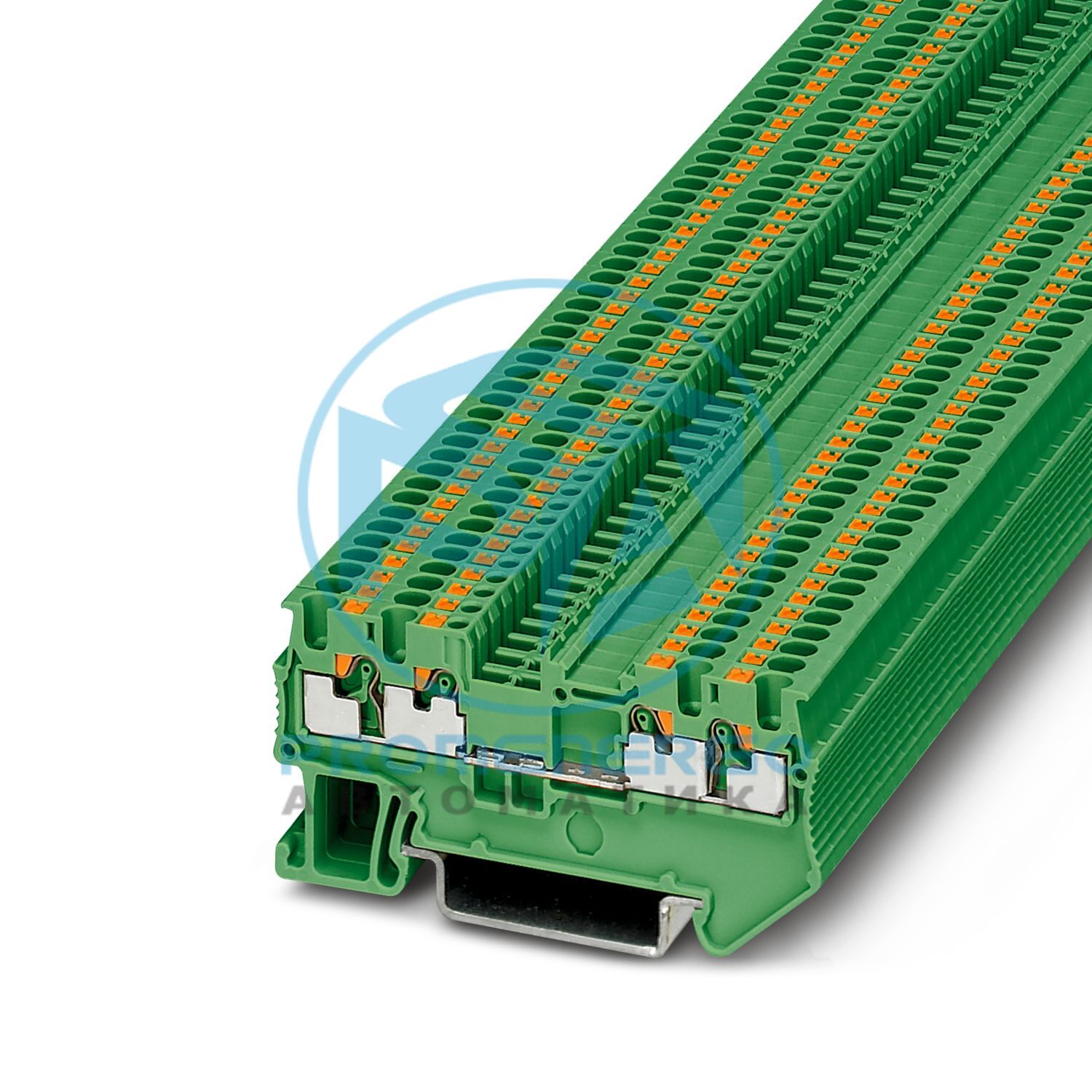

PT 1,5/S-QUATTRO GN - Проходная клемма

Проходная клемма, ном. напряжение: 500 В, номинальный ток: 17,5 А, количество подключений: 4, метод подключения: Зажим Push-in, номинальное сечение: 1,5 мм 2 , сечение: 0,14 мм 2 - 1,5 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: зеленый

Технические характеристики

ПримечаниеМакс. ток нагрузки не должен превышать суммарный ток всех подключенных проводников.
Тип продуктаМногопроводная клеммная колодка
Семейство продуктовПТ
Область примененияЖелезнодорожная отрасль
Количество соединений4
Количество строк1
Категория перенапряженияIII
Степень загрязнения3
Номинальное импульсное напряжение6 кВ
Максимальная рассеиваемая мощность для номинального состояния0,56 Вт
Количество соединений на уровень4
Номинальное сечение1,5 мм2
Способ подключенияСоединение push-in
Длина зачистки8 мм... 10 мм
Внутренний цилиндрический калибрА1
Подключение в соотв. со стандартомМЭК 60947-7-1
Сечение проводника жесткое0,14 мм2 ... 1,5 мм2
Сечение AWG26 ... 16 (преобразовано согласно IEC)
Сечение провода гибкое0,14 мм2 ... 1,5 мм2
Сечение провода, гибкий [AWG]26 ... 16 (преобразовано согласно IEC)
Сечение проводника гибкое, сжатое ультразвуком0,34 мм2 ... 1,5 мм2
Сечение провода, гибкий [AWG], сжатый ультразвуком22 ... 16 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)0,14 мм2 ... 1,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)0.14 mm2 ... 1 mm2 (Using the AI-S 1-8 TQ ferrule, Item Нет. 1200293, is recommended)
Номинальное сечение1,5 мм2
Номинальный ток17,5 А
Максимальный ток нагрузки17,5 А (Максимальный ток нагрузки не должен превышать общий ток всех подключенных проводников.)
Номинальное напряжение500 В
Сечение проводника жесткое0,25 мм2 ... 1,5 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)0,34 мм2 ... 1,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)0,34 мм2 ... 1 мм2
Идентификация? II 2 GD Ex eb IIC Gb
Диапазон рабочих температур (1)-60 °С ... 85 °С
Диапазон рабочих температур (2)-40 °С ... 110 °С
Сертифицированные аксессуары3208375 Д-ПТ 1,5/S-QUATTRO
Список мостовВставной мост / ФБС 2-3,5 / 3213014
Данные моста14,5 А (1,5 мм2)
Взрывоопасное повышение температуры40 К (15 А/1,5 мм2)
для соединения с мостом352 В
- При перемычке между несмежными клеммными колодками220 В
- При перемычке между несмежными клеммными колодками через клеммную колодку PE.220 В
- При обрезке по длине перемычками166 В
- При обрезке по длине перемычка с крышкой275 В
- При обрезке по длине перемычкой с перегородкой352 В
Номинальное напряжение изоляции320 В
выход(Постоянный)
Номинальное напряжение352 В
Номинальный ток15 А
Максимальный ток нагрузки15 А
Контактное сопротивление1,5 мОм
Номинальное сечение1,5 мм2
Номинальное сечение AWG16
Емкость подключения жесткая0,14 мм2 ... 1,5 мм2
Емкость подключения AWG26 ... 16
Гибкая емкость подключения0,14 мм2 ... 1,5 мм2
Емкость подключения AWG26 ... 16
Ширина3,5 мм
Ширина торцевой крышки2,2 мм
Высота30,5 мм
Глубина30,5 мм
Глубина по НС 35/7,532 мм
Глубина по NS 35/1539,5 мм
Цветзеленый (RAL 6021)
Класс воспламеняемости согласно UL 94.В0
Группа изоляционных материаловя
Изоляционный материалПенсильвания
Применение статического изоляционного материала на холоде-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)прошедший
Уставка испытательного напряжения7,3 кВ
РезультатТест пройден
Требование испытания на повышение температурыПовышение температуры <= 45 К
РезультатТест пройден
Кратковременно выдерживаемый ток 1,5 мм20,18 кА
РезультатТест пройден
Уставка испытательного напряжения1,89 кВ
РезультатТест пройден
Открытая боковая панельДа
РезультатТест пройден
DIN-рейка/фиксирующая опораН.С. 32/Н. 35
РезультатТест пройден
Скорость вращения10 (+/- 2) об/мин
Революции135
Сечение/вес проводника0,14 мм2/0,2 кг
РезультатТест пройден
Температурные циклы192
РезультатТест пройден
Время воздействия30 с
РезультатТест пройден
СпецификацияDIN EN 50155 (VDE 0115-200):2022-06
СпектрКатегория испытаний на длительный срок службы 2, на тележке
Частотаот f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС6,12 (м/с2)2/Гц
Ускорение30,6 м/с2
Продолжительность теста на ось5 часов
Направления испытанийОсь X, Y и Z
РезультатТест пройден
СпецификацияDIN EN 50155 (VDE 0115-200):2022-06
Форма импульсаПолусинусоидальный
Ускорение300 м/с2
Продолжительность шока18 мс
Количество ударов в каждом направлении3
Направления испытанийОсь X, Y и Z (поз. и отр.)
РезультатТест пройден
Температура окружающей среды (рабочая)-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)-5 °С ... 70 °С
Температура окружающей среды (срабатывание)-5 °С ... 70 °С
Допустимая влажность (эксплуатация)20 % ... 90 %
Допустимая влажность (хранение/транспортировка)30 % ... 70 %
Подключение в соотв. со стандартомМЭК 60947-7-1
Тип крепленияНС 35/7,5
Номер позиции1315237
Упаковочная единица50 шт.
Минимальный объем заказа500 шт.
Ключ продажбакалавр
Ключ продуктаBE2213
GTIN4063151585334
Вес за штуку (включая упаковку)5286 г
Вес за штуку (без упаковки)4828 г
Номер таможенного тарифа85369010
Страна происхожденияDE
ЭКЛАСС-13.027250101
ЭКЛАСС-15.027250101
ЭТИМ 10.0EC000897
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
